Manual de usuario de Wi-iQ3

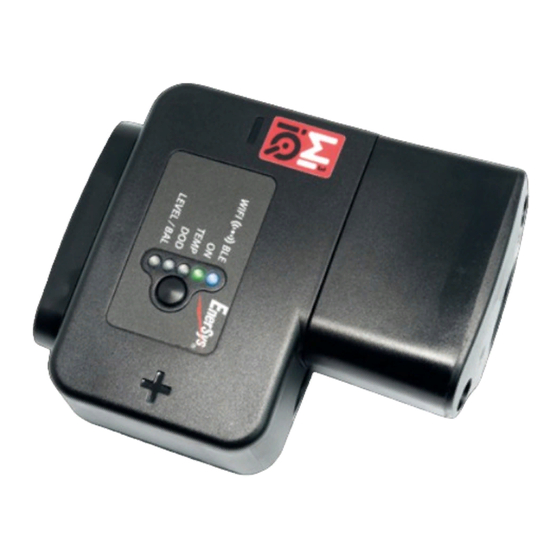

1. la unidad principal
Wi-iQ3 consta de:
• una unidad central (para las funciones de medición y
comunicación). Existen dos modelos, uno para baterías
industriales de 24 V a 80 V, y otro para baterías industriales
de 96 V a 120 V.
• una abrazadera (para la fijación mecánica de los cables de CC)
• un sensor de corriente (para medir la corriente)
• una cubierta opcional (para la comunicación CAN opcional)
Wi-iQ3 puede montarse en baterías industriales de 24 V a 80 V.
Wi-iQ3 120V puede montarse en baterías de 96 V a 120 V.
Cubierta
opcional
Abrazadera
de cables
3. los sensores de corriente
Existen tres modelos de sensores de corriente por efecto
Hall en función del calibre del cable de CC y de la capacidad
nominal de la batería.
Producto Calibre del cable
de CC*
Hasta to 35 mm
Sensor
Hasta to 120 mm
de corriente
Hasta to 120 mm
* El calibre del cable de CC no tiene en cuenta las dimensiones
de los terminales. Puede que sea preciso montar los
terminales después de insertar el cable en el sensor de
corriente.
Unidad central
Sensor de
corriente
Diámetro interno Recomendación de
clase de camión
2 15,6 mm Clase 3
25,2 mm Clase 1 y 2
2
25,2 mm Clase 1 y 2
2
Cubierta de
protección
2. la unidad principal con abrazadera de cables
(sin sensor de corriente)
Existen cuatro referencias esenciales dependiendo del calibre del
cable de CC:
Producto Calibre del cable
de CC
16 > 50 mm
Wi-iQ3
70 > 120 mm
16 > 50 mm
Wi-iQ3 120V
70 > 120 mm
La diferencia está relacionada con la abrazadera de cables
que corresponde al calibre del cable:
Abrazadera 1 (16 > 50 mm
2
Abrazadera 2 (70 > 120 mm
NB: la referencia y las polaridades del modelo de abrazadera
de cables están grabadas en la parte plástica.
Corriente
de CC máx.
300 A
600 A
1000 A
La unidad central de Wi-iQ3 se suministra con una cubierta
de protección de plástico que se debe retirar para montar el
sensor de corriente seleccionado.
Sensor de corriente
Español
Denominación
Wi-iQ3 para cables
2
hasta 50 mm
2
Wi-iQ3 para cables de
2
70 mm a 120 mm
2
Wi-iQ3 para cables
2
hasta 50 mm
2
Wi-iQ3 para cables de
2
70 mm 2 a 120 mm
)
)
2
Denominación
35 mm 2 y 300 A máx
120 mm y 600 A máx
2
120 mm y 1000 A máx
2
2
2
