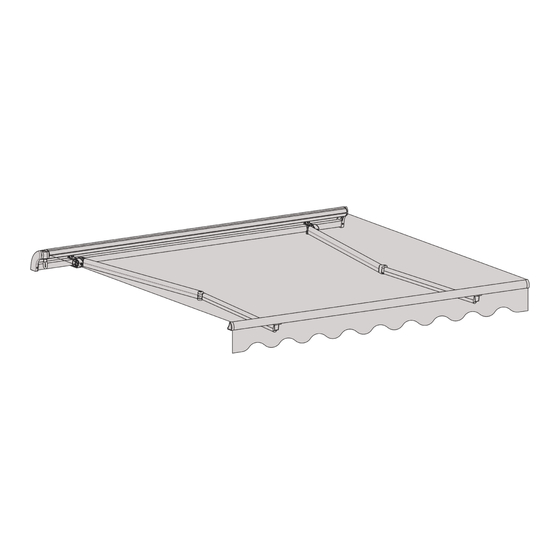

Instrucciones para Instalación y Operación
Atención:
No quite las fijaciones que sostienen los dos brazos de extensión hasta que el producto esté
completamente ensamblado. Estas fijaciones llevan resortes y pueden causar lesiones
graves si se sueltan antes.
Atención:
Lea este manual de instrucciones cuidadosa y completamente antes del montaje y uso.
Guarde este manual para su referencia futura.
Estimado cliente:
Felicitaciones y gracias por comprar nuestro toldo. Para disfrutar de este producto durante más
tiempo y por su propia seguridad y la de otras personas, por favor obedezca las instrucciones de
montaje.
Antes de comenzar a montar y usar el toldo, familiarícese bien con este producto. Asegúrese de
que todas las piezas enumeradas en las siguientes listas de empaque estén entregadas e intactas. Si
hayan faltantes o piezas dañadas, no instale el toldo, póngase en contacto con el centro de
postventa. No comience el montaje si faltan piezas
840-151
ES
C000000

Publicidad

loading

Resumen de contenidos para Outsunny 840-151

  • Página 1 Instrucciones para Instalación y Operación 840-151 C000000 Atención: No quite las fijaciones que sostienen los dos brazos de extensión hasta que el producto esté completamente ensamblado. Estas fijaciones llevan resortes y pueden causar lesiones graves si se sueltan antes. Atención: Lea este manual de instrucciones cuidadosa y completamente antes del montaje y uso.
  • Página 2: Lista De Piezas

    Lista de Piezas Rodillo Rodillo B-1 Barra de B-2 Barra de torsión Rodillo (medio) (derecha) torsión (medio) (izquierdo) (izquierdo) 1Pieza 1Pieza 1Pieza 1Pieza 1Pieza B-3 Barra de C-1 Barra delantera Q Enlace de barra de Barra delantera Barra delantera torsión (izquierda) medio derecha...
  • Página 4 Instrucciones de Seguridad Importantes Advertencia: para su propia seguridad y la de otras personas, es importante seguir las instrucciones a continuación y obedezca las advertencias. Explicación del Símbolo Este triángulo de advertencia llama la atención sobre los peligros que pueden provocar la muerte o lesiones graves, o sobre los daños que afectan el funcionamiento del toldo.
  • Página 5: Ensamblaje

    No se permite subir al toldo. Está prohibido colgar cualquier cosa en el toldo. Se usaron láminas para proteger la pintura. Esto debe ser eliminado después. Cuando se extiende, varias fuerzas, incluidas las fuerzas del viento y la lluvia, afectarían el toldo.
  • Página 6 con los pernos correspondientes como se muestra a continuación: Luego ensamble el brazo en la barra de torsión como se muestra a continuación. Dos brazos necesitan en la misma dirección, la cuerda del brazo no se puede desbloquear hasta que se complete todo el ensamblaje.
  • Página 7 Inserte el soporte del rodillo izquierdo con conjunto de caja de engranajes y el soporte del rodillo izquierdo con engranaje en la barra de torsión con fuerza suave. Apriete el tornillo con un destornillado. Paso 5: Ensamblaje de Tela 1. Extienda las telas (M) y la doselera(O) e inserte el forro de tela (N). Inserte un extremo de la tela con el forro en el rodillo y luego pase el otro extremo por la barra frontal (Atención: La tela tiene dos caras, la cara al dorso debe estar hacia abajo).
  • Página 8 PASO 6: Conjunto de Soporte de Rodillo ¡ADVERTENCIA! Asegúrese de que las mangas de seguridad que sostienen los 2 dos brazos delanteros estén aseguradas a la barra de torsión. Sin verificar esto podría provocar lesiones. 1. Montaje del toldo completo: Inserte el rodillo izquierdo en el orificio cuadrado de la caja de engranajes (D-2) ,luego inserte el rodillo derecho en el soporte del rodillo (D), apriete el tornillo con un destornillador.
  • Página 9 Paso 4: Suelte los Brazos Después de bloquear el toldo, cierre el toldo con la manivela, luego corte las cuerdas que fijan los brazos. ¡Atención, las cuerdas no se pueden cortar antes! Procedimiento de Instalación : Paso 1: Dibuje Líneas en la Pared Elija la posición, luego dibuje la posición del orificio del perno con el lápiz como la siguiente imagen, asegúrese de que los orificios de cada grupo esté...
  • Página 10 Paso 2. Instale los Soportes Perfore el orificio con un taladro de pared de 14 mm, de acuerdo con la línea que se ha dibujado en el paso 1. Preste atención a la profundidad del orificio que no debe ser inferior a 9 cm.
  • Página 11 Caída total Altura parte superior del soporte de pared Altura de la barra delantera (≥2.5) Piso Suelte los pernos Nota: El toldo ya se entrega con un ángulo de inclinación ajustado de manera óptima. Sin embargo, los usuarios pueden ajustar el ángulo dentro de un rango de 5 ° a 40 °, como se muestra en la siguiente figura:...
  • Página 12: Mantenimiento

    Paso 5: Correcta forma de uso del toldo El toldo puede funcionar normalmente cuando termine de ajustar la horizontal de la barra frontal. Utilice el toldo de la manera correcta como se muestra en la figura a continuación: Mantenimiento El mantenimiento regular no solo ayudará a mantener una larga durabilidad, sino que también es importante para la seguridad de usted y de otras personas.
