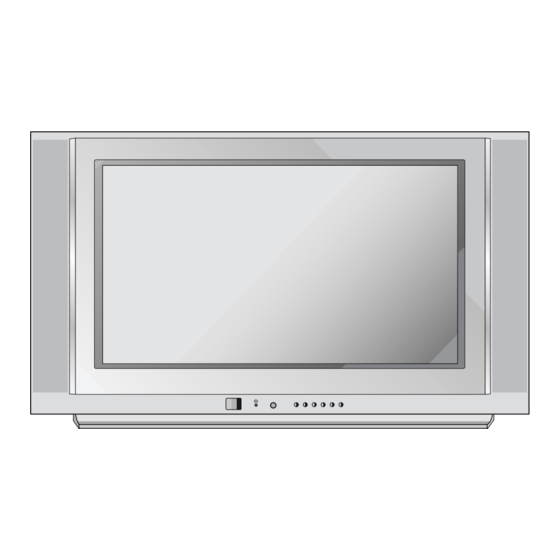

- Página 1 TELEVISOR A COLORES MANUAL DE SERVICIO CHASIS : CW-62A MODELO : 29FX4CL 29FX4CL-LG MODELO : 29FX4BL 29FX4BL-LG ATENCIÓN Antes de dar servicio al chasis, lea las PRECAUCIONES DE SEGURIDAD en este manual.
-
Página 2: Tabla De Contenido
CONTENIDO PRECAUCIONES DE SEGURIDAD................................3 INSTRUCCIONES DE AJUSTE .................................4 BÚSQUEDA DE FALLAS ..................................15 DIAGRAMA EN BLOQUE ..................................19 VISTA EN DESPIECE ....................................20 LISTA DE VISTA EN DESPIECE ................................21 LISTA DE PARTES DE REPUESTO ................................22 DIAGRAMA ESQUEMÁTICO ..................................TABLERO DE CIRCUITO IMPRESO ................................ESPECIFICACIONES POTENCIA DE ENTRADA ............................. -
Página 3: Precauciones De Seguridad
PRECAUCIONES DE SEGURIDAD ADVERTENCIA: Antes de dar servicio a este chasis, lea "PRECAUCIONES RESPECTO A RADIACION POR RAYOS X", "INSTRUCCIONES DE SEGURIDAD" y "AVISO SOBRE SEGURIDAD DE PRODUCTOS" PRECAUCIONES RESPECTO A RADIACION POR RAYOS "X" 1. El voltaje excesivo puede causar RADIACIÓN POR RAYOS 2. -
Página 4: Objeto De Aplicación
INSTRUCCIONES DE AJUSTE 1. Objeto de Aplicación 4. Voltaje de Pantalla y Ajuste del Estas instrucciones se aplican al chasis CW-62A. Sub-Brillo y Ajuste del Balance de Blanco 2. Notas 4-1. Ajuste Manual de la Pantalla (1) Debido a que éste es un chasis aislado, no es necesario (Utilizando ADJ (AJUSTE) del Control Remoto) usar un transformador de aislamiento. -
Página 5: Ajuste De Los Datos De Deflexión
(4) V SLOPE Menú Rango Datos Iniciales Cuando selecciona el Modo de ajuste V SLOPE, la mitad de la pantalla inferior está en Blanco. BLO-R(R CUT) 0 ~ 63 En este momento, ajuste la Línea de Borrado y la línea BLO-G(G CUT) 0 ~ 63 central vertical geométrica para que sean iguales. - Página 6 (12) EW UPCOR & EW LOCOR Después de finalizar el ajuste EP, ajuste la línea vertical en la parte inferior izquierda, inferior derecha, superior izquierda, y superior derecha de la pantalla a la mejor línea recta. UPCOR EW PARAB LOCOR US 9CH (13) H BOW Después de finalizar el ajuste EP, ajuste hasta hacer...
-
Página 7: Descripción
(Tabla 2) Datos Iniciales del Ajuste de Deflexión(SERVICIO 2) 29” S-SLIM MENÚ DESCRIPCIÓN OBSERVACIONES 50Hz 60Hz V SLOPE Vertical slope Ajustar V SHIFT Vertical shift Ajustar Vertical linearity V LINEAR Ajustar V AMPLIT Vertical amplitude Ajustar H-SHIFT Horizontal shift Ajustar EW WIDTH EW width Ajustar... - Página 8 6. Datos SVC (Tabla 3) SERVICIO 1 MENÚ DESCRIPCIÓN 29” S-SLIM AGC take over Red Gain Green Gain Blue Gain BLO-R Black level offset Red BLO-G Black level offset Green Cathode Drive Level L-DLY Luminance delay time RGB-BRI OSD/TEXT BRIGHTNESS (Tabla 4) SERVICIO 3 MENÚ...
-
Página 9: Fm Tx Modelo(Opción)
7. FM TX MODELO(Opción) Cómo inspeccionar la condición en una transmisión y recepción en un MODELO TRANSMISOR FM (1) La eficiencia de las inspecciones del TRANSMISOR FM se ejecuta hasta acabar en una fase de inspección final. (2) El TRANSMISOR FM es una función que recibe señal de voz por un exclusivo control remoto y auricular, transmite una FM a través del transmisor de la parte interior en el TABLERO MICOM al sonido de la TV ( SALIDA MONITOR) (3) Si la frecuencia recibida la cual se fija en el OSD está... - Página 10 (Tabla 5) OPCIÓN 1, 2, 3, 4, 5 FUNCIÓN MENÚ OPCIÓN1 INCH 29 S-Slim/29 N-Flat SYSTEM BG/DK/I/M, BG/DK/I/L 200PR W/O TXT=>200PR, W/TXT=>100PR TOP=>Germany, Swiss, Austria, Italy ACMS Auto channel memory system CH-AU China & Australia Frequency table BOOSTER OPCIÓN2 SOUND RF stereo/AV stereo/Mono option PIP option VOL CURVE...
-
Página 11: Ajuste De Convergencia Y Pureza
AJUSTE DE CONVERGENCIA Y PUREZA Precaución: 5. Reconecte la bobina de desmagnetización interna. La convergencia y pureza han sido alineadas de fábrica. No intente mover estos alineamientos. 6. Coloque los anillos de bloqueo del desviador de rayos en la Sin embargo, los efectos de componentes receptores posición de las 9 en punto y los otros tres pares de adyacentes, o el reemplazo del tubo de imagen o el yugo de indicadores (magnetos de 2, 4 y 6 polos) en la posición de las... -
Página 12: Ajuste De Convergencia
1. PRIMERO AJUSTE EL EJE Z DEL YUGO 2. AJUSTE EL MAGNETO DE 2 POLOS DEL PARA OBTENER CÍRCULOS DE COLOR DESVIADOR DE RAYO PARA OBTENER 4 AZUL IGUALES CÍRCULOS DE COLORES IGUALES MAGNETOS ROJO ROJO 8. Refiriéndose a lo de arriba, realice los dos pasos siguientes: 6. - Página 13 DIRECCIÓN DE LA ROTACIÓN MOVIMIENTO DE LOS RAYOS PARES DE DE AMBOS INDICADORES ROJO Y AZUL ANILLOS OPUESTO 4 POLOS IGUAL OPUESTO 6 POLOS IGUAL EL SUBIR/BAJAR DEL YUGO EL MOVER A LA IZQUIERDA/DERECHA EL CAUSA ROTACIÓN OPUESTA DE LOS YUGO CAUSA UN CAMBIO DE TAMAÑO BARRIDOS ROJO Y AZUL OPUESTO DE LOS BARRIDOS ROJO Y AZUL...
-
Página 14: Svc Remocon
SVC REMOCON - 14 -... -
Página 15: Búsqueda De Fallas
BÚSQUEDA DE FALLAS EST REO RF MODELO Sistema correcto seleccionado en el men Verifique/Reemplace Verifique la forma de onda TU101 o Se al de entrada IF 1 de TU101 Verifique el Voltaje en el Verifique la forma de onda Verifique/Reemplace pin 3, 9, 16, 43, 86, 88, 90 en el pin 33, 34 del IC501 IC501... - Página 16 NO HAY BARRIDO(2/2) VERIFIQUE B+ en el c todo D829 Normal No est Normal Abierto Verifique el Fusible Es el voltaje en cada pin de la l nea AC el voltaje del IC501 Verifique/Reemplace Verifique la el Fusible entrada/salida Verifique el pin 73 del regulador del IC501 ( Salida H) Verifique el Voltaje...
- Página 17 Sin Imagen / Sin Sonido Est desplegado alg n OSD? Verifique los pines 83, 84, 85 Verifique el sistema receptor en el del IC501 (salida R,G,B) MEN y ejecute Auto-Programa. Funciona el Auto-Programa adecuadamente? Almacene en manual-MEN de programa Verifique el Voltaje Verifique el Voltaje Vaya a Sin Verifique la forma de onda...
- Página 18 Est reo AV / MONO Modelo Seleccione el sistema correcto en el men Verifique la conexi n del equipo AV Verifique el Verifique la forma de onda Sintonizador TU101 en el pin33, 34 del IC501 Verifique el voltaje en los pines 9, 9, 16, 43, 86, 88, 90 Verifique la forma de onda del IC501...
-
Página 19: Diagrama En Bloque
DIAGRAMA EN BLOQUE - 19 -... -
Página 20: Vista En Despiece
VISTA EN DESPIECE - 20 -... -
Página 21: Lista De Vista En Despiece
Coil,Degaussing 16OHM AL 55T 0.65mM SQUARE 170-844K Drawing,Assembly CPT EARTH UL1015 AWG22-TBC 174-019P Power Cord Assembly,YFH-800-02 2.13M 400MM 125V 10A 3091V00759D Cover Assembly,29FX4CL-LG CW62A 29 LGERS LOCAL ASSY 5020V01040A Button,MOLD ABS CONTROL RP-29FX40 ABS, HF-380 6KEY FRONT 320-062E Spring,CUTTING STSC304 KNOB 5020V01067A Button,MOLD ABS POWER RP-29FX40 ABS, HF-380 1KEY . -
Página 22: Lista De Partes De Repuesto
LISTA DE PARTES DE REPUESTO RUN DATE : 2006.3.29 LOCA. NO PART NO DESCRIPTION LOCA. NO PART NO DESCRIPTION 0DD414809ED 1N4148 1V 100V 150MA D815 D818 0DD060009AC TVR06J 600V 1400MV 0IAL241610B IC12 AT24C16A-10PI-2.7 16KBIT 8P D820 0DD060009AC TVR06J 600V 1400MV 0IPMGPH002A TDA4863A 9.0VTO30.0V 7P IC301... - Página 23 For Capacitor & Resistors, CC, CX, CK, CN : Ceramic RD : Carbon Film the charactors at 2nd and 3rd CQ : Polyestor RS : Metal Oxide Film digit in the P/No. means as CE : Electrolytic RN : Metal Film follows;...
- Página 24 For Capacitor & Resistors, CC, CX, CK, CN : Ceramic RD : Carbon Film the charactors at 2nd and 3rd CQ : Polyestor RS : Metal Oxide Film digit in the P/No. means as CE : Electrolytic RN : Metal Film follows;...
- Página 25 For Capacitor & Resistors, CC, CX, CK, CN : Ceramic RD : Carbon Film the charactors at 2nd and 3rd CQ : Polyestor RS : Metal Oxide Film digit in the P/No. means as CE : Electrolytic RN : Metal Film follows;...
-
Página 26: Spark Gap
For Capacitor & Resistors, CC, CX, CK, CN : Ceramic RD : Carbon Film the charactors at 2nd and 3rd CQ : Polyestor RS : Metal Oxide Film digit in the P/No. means as CE : Electrolytic RN : Metal Film follows;... - Página 27 For Capacitor & Resistors, CC, CX, CK, CN : Ceramic RD : Carbon Film the charactors at 2nd and 3rd CQ : Polyestor RS : Metal Oxide Film digit in the P/No. means as CE : Electrolytic RN : Metal Film follows;...
- Página 28 March, 2006 P/NO : 38289S0054J Printed in Korea...
- Página 30 MAIN SIDE A/V...
