4.2
Conexión del limitador de corriente de arran-
que (para VWS/VWW 61/2, 81/2, 101/2, 141/2,
171/2 y VWS 64/2, 84/2, 104/2)
• Instale la platina del limitador de corriente de arran-
que debajo de la chapa de la instalación eléctrica (1),
sujetando la platina con los soportes previstos.
h
Observación
Compruebe que la platina del limitador encaja
correctamente en los soportes.
L1
L2
L3
N
PE
L3 N PE
L1 L2 L3 N
1

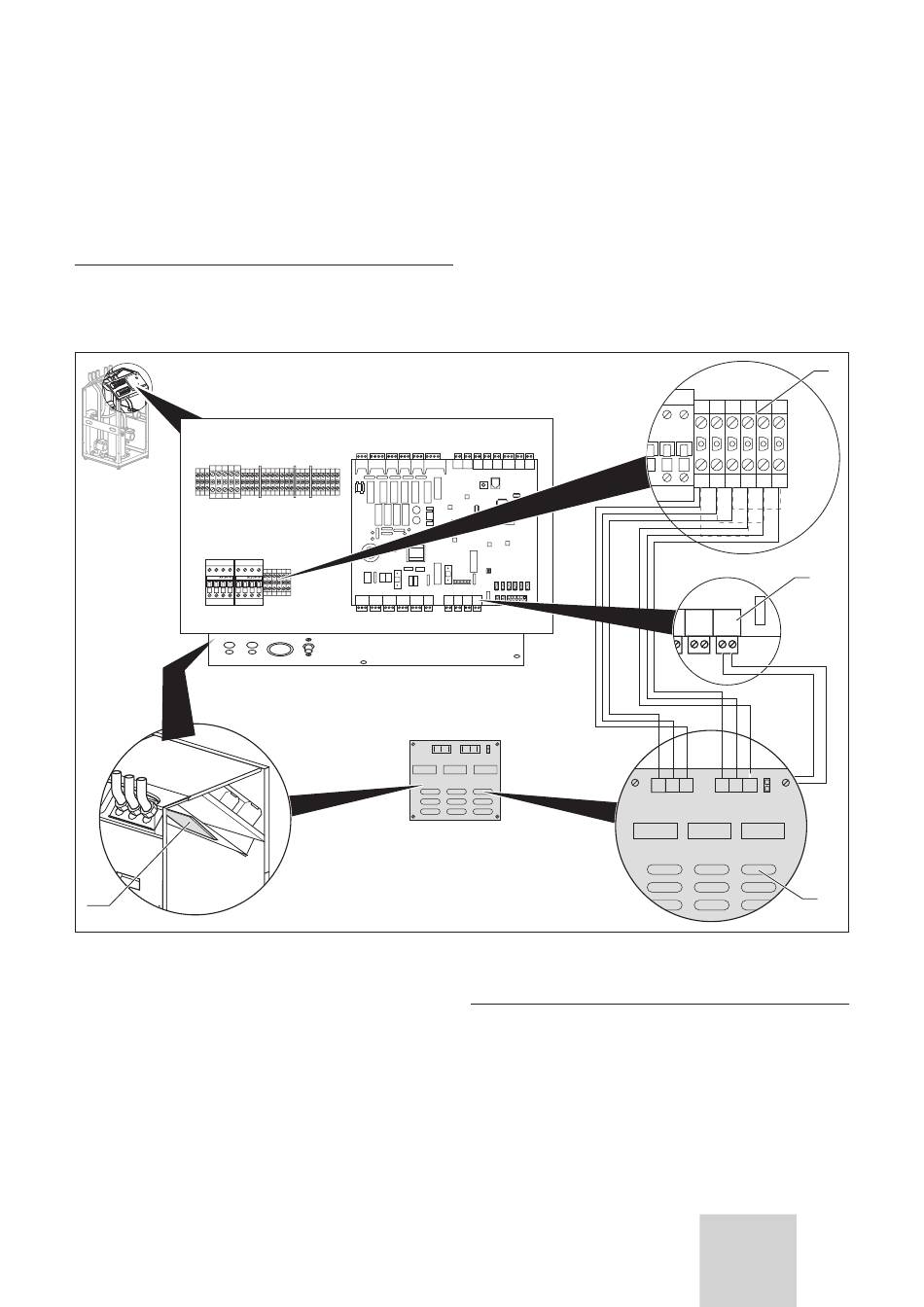

Fig. 4.2 Conexión del limitador de corriente de arranque
en VWS/VWW 61/2, 81/2, 101/2, 141/2, 171/2 y
VWS 64/2, 84/2, 104/2
Leyenda
1
Instalar la platina debajo de la chapa de la instalación eléctrica
2 Retirar los puentes
3 Conectar la línea de control
4 Conectar las líneas de conexión
Instrucciones de montaje del limitador de corriente de arranque VWZ 30/2 0020057445_00
L1 L2
L3
L3'
N N PE
L1 L2 L3
L1 L2
L3
L3'
N N
L3 L2
L1
L3
L2 L1
• Retire los tres puentes de fábrica (2, líneas de
puntos).
• Conecte la línea de control incluida del limitador de
corriente a la platina principal (3).
• Conecte las líneas de entrada y salida del limitador de
corriente de arranque con los bornes de conexión su-
ministrados en concordancia de fase y color (2 y 4).
a
¡Atención!
Peligro de sobrecalentamiento.
Las líneas de control y conexión no deben
guiarse por encima de la platina principal ni de
la del limitador de corriente de arranque.
Tienda los cables al limitador por el lateral a lo
largo de la platina.
Montaje 4
L3 L2 L1 L3 L2 L1
A8-30-01
3
8
ASB
1
N L 2 1
L1 L2 L3
L1 L2 L3
4
ES
2
5
