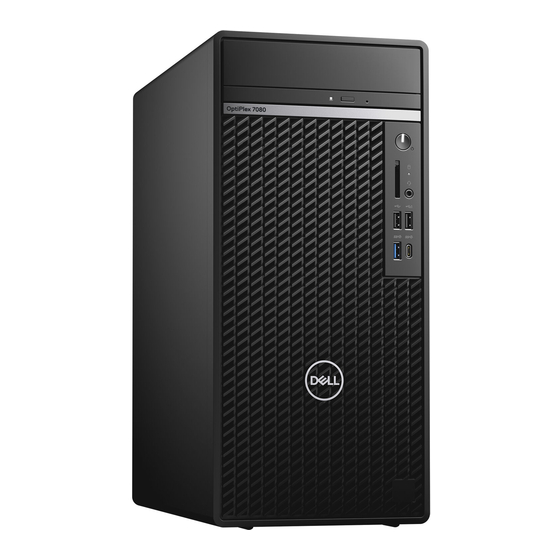

Dell OptiPlex 7080 Tower Guía De Configuración Y Especificaciones
Ocultar thumbs
Ver también para OptiPlex 7080 Tower:
- Manual de servicio (103 páginas) ,
- Guía de configuración y especificaciones (40 páginas)
Manuales relacionados para Dell OptiPlex 7080 Tower
Resumen de contenidos para Dell OptiPlex 7080 Tower
- Página 1 OptiPlex 7080 Tower Setup and specifications guide Regulatory Model: D28M Regulatory Type: D28M004 May 2020 Rev. A00...
- Página 2 Un mensaje de AVISO indica el riesgo de daños materiales, lesiones corporales o incluso la muerte. © 2020 Dell Inc. o sus filiales. Todos los derechos reservados. Dell, EMC, y otras marcas comerciales son marcas comerciales de Dell Inc. o...
-
Página 3: Tabla De Contenido
Contents 1 Configure la computadora......................5 2 Descripción general del chasis......................10 Front view..................................... 10 Back view....................................11 System board Layout................................12 3 Especificaciones técnicas......................14 Dimensiones y peso................................14 Chipset....................................14 Processors.....................................14 Sistema operativo................................16 Memoria....................................16 Memoria Intel Optane................................17 Ports and connectors................................17 Comunicaciones................................... - Página 4 Actualización del BIOS del sistema con una unidad flash USB................37 Contraseña del sistema y de configuración........................38 Asignación de una contraseña de configuración del sistema................... 38 Eliminación o modificación de una contraseña de configuración del sistema existente........38 6 Obtención de ayuda........................40 Cómo ponerse en contacto con Dell..........................40 Contents...
-
Página 5: Configure La Computadora
Configure la computadora Pasos 1. Conecte el teclado y el mouse. 2. Conéctese a la red mediante un cable o conéctese a una red inalámbrica. Configure la computadora... - Página 6 3. Conecte la pantalla. 4. Conecte el cable de alimentación. Configure la computadora...
- Página 7 5. Presione el botón de encendido. Configure la computadora...
- Página 8 6. Finalice la configuración del sistema de Windows. Siga las instrucciones que aparecen en pantalla para completar la configuración. Durante el ajuste, Dell recomienda lo siguiente: • Conectarse a una red para las actualizaciones de Windows. NOTA: Si va a conectarse a una red inalámbrica segura, ingrese la contraseña para acceder a dicha red cuando se le solicite.
- Página 9 Tabla 1. Localice aplicaciones Dell(continuación) Aplicaciones de Dell Detalles SupportAssist Comprueba proactivamente el estado del hardware y el software de la computadora. NOTA: Renueve o actualice la garantía haciendo clic en su fecha de vencimiento en SupportAssist. Actualización de Dell Actualiza la computadora con correcciones críticas y...
-
Página 10: Descripción General Del Chasis
Descripción general del chasis Temas: • Front view • Back view • System board Layout Front view 1. Hard-disk drive cover 2. Optical Disk Drive (optional) 3. Power button with diagnostic LED 4. SD 4.0 card reader (optional) 5. Hard-disk drive activity light 6. -
Página 11: Back View
Back view 1. Line-out re-tasking Line-in audio port 2. Two DisplayPort 1.4 ports 3. Serial port 4. PS/2 port for keyboard 5. One USB 3.2 Gen 2 Type-A port 6. Three USB 3.2 Gen 1 Type-A ports 7. Two USB 2.0 ports with Smart Power On 8. -
Página 12: System Board Layout
System board Layout 1. XDPC1 connector 2. ATX CPU power connector 3. Processor fan connector 4. Memory module connector 5. APS1 connector 6. Power button connector 7. CN1 connector 8. SD card reader connector 9. SATA0 connector (blue) 10. M.2 PCIe SSD connector 11. - Página 13 29. Type-C connector 30. Processor socket 31. Video connector Descripción general del chasis...
-
Página 14: Especificaciones Técnicas
LOM Processors NOTE: Global Standard Products (GSP) are a subset of Dell’s relationship products that are managed for availability and synchronized transitions on a worldwide basis. They ensure the same platform is available for purchase globally. This Especificaciones técnicas... - Página 15 allows customers to reduce the number of configurations managed on a worldwide basis, thereby reducing their costs. They also enable companies to implement global IT standards by locking in specific product configurations worldwide. Device Guard (DG) and Credential Guard (CG) are the new security features that are only available on Windows 10 Enterprise today. Device Guard is a combination of enterprise-related hardware and software security features that, when configured together, will lock a device down so that it can only run trusted applications.
-
Página 16: Sistema Operativo
Microsoft. Consulte el sitio web de Dell Windows como servicio (WaaS) para obtener información adicional sobre el soporte de sistema operativo Windows N-2 y de 5 años. -
Página 17: Memoria Intel Optane
Tabla 5. Especificaciones de la memoria(continuación) Descripción Valores Configuraciones soportadas • 4 GB, 1 x 4 GB, 2666 MHz for Intel Core i3/i5 processors, 2933 MHz for Intel Core i7/i9 processors • 8 GB, 1 x 8 GB, 2666 MHz for Intel Core i3/i5 processors, 2933 MHz for Intel Core i7/i9 processors •... - Página 18 Table 7. Ports and connectors(continued) Description Values Network One RJ-45 port 10/100/1000 Mbps (rear) • One USB 2.0 port with PowerShare (front) • One USB 3.2 Gen 2 Type-A port (front) • One USB 3.2 Gen 2 Type-C port (front) •...
-
Página 19: Comunicaciones
Comunicaciones Ethernet Tabla 8. Especificaciones de Ethernet Descripción Valores Número de modelo REALTEK RTL8111HSD-CG Tasa de transferencia 10/100/1000 Mbps Módulo inalámbrico Tabla 9. Especificaciones del módulo inalámbrico Descripción Valores Número de modelo Qualcomm QCA61x4a Intel Wi-Fi 6 AX201 Qualcomm QCA9377 Tasa de transferencia Up to 867 Mbps Up to 2.4 Gbps... -
Página 20: Audio Y Altavoz
Tabla 11. Especificaciones de gráficos discretos(continuación) Controladora Soporte para pantalla externa Tamaño de la Tipo de memoria memoria NOTA: Tower soporta tarjetas de altura completa (FH) Audio y altavoz Tabla 12. Especificaciones de audio y altavoz Descripción Valores Tipo Audio de alta definición de 4 canales Controladora Realtek ALC3246 Conversión estereofónica... -
Página 21: Power Ratings
Tabla 13. Especificaciones de almacenamiento Tipo de almacenamiento Tipo de interfaz Capacidad 2.5-inch, 5400 RPM, hard-disk drive SATA 3.0 Up to 2 TB 2.5-inch, 7200 RPM, hard-disk drive SATA 3.0 Up to 1 TB 2.5-inch, 7200 RPM, FIPS Self Encrypting Opal 2.0, hard- SATA 3.0 Up to 500 GB disk drive... -
Página 22: Tarjetas Complementarias
Respuesta ante incidentes de emergencia Soportado SafeData Soportado Recurso de operación del sistema Tabla 17. Especificaciones ambientales Función OptiPlex 7080 Tower Embalajes reciclables Sí BFR/PVC: chasis libre Embalaje MultiPack Sí (solo para EE. UU.) (opcional) Fuente de alimentación energéticamente eficiente Estándar... -
Página 23: Energy Star And Trusted Platform Module (Tpm)
† Medido utilizando un pulso de media onda sinusoidal durante 2 ms cuando el disco duro está en uso. Servicio y soporte NOTA: Para obtener más detalles sobre los planes de servicio de Dell, consulte https://www.dell.com/learn/us/en/19/ services/warranty-support-services. Tabla 20. Garantía Garantía... - Página 24 Tabla 20. Garantía(continuación) Garantía 4 años de ProSupport con servicio en el sitio al siguiente día laboral 5 años de ProSupport con servicio en el sitio al siguiente día laboral 3 años de ProSupport Plus for Client con servicio en el sitio al siguiente día laboral 4 años de ProSupport Plus for Client con servicio en el sitio al siguiente día laboral 5 años de ProSupport Plus for Client con servicio en el sitio al siguiente día laboral Tabla 21.
-
Página 25: Software
Descarga de los controladores de Windows Pasos 1. Encienda la . 2. Vaya a Dell.com/support. 3. Haga clic en Soporte de producto, introduzca la etiqueta de servicio de la y haga clic en Enviar. NOTA: Si no tiene la etiqueta de servicio, utilice la función de detección automática o busque de forma manual el modelo de su . -
Página 26: System Setup (Configuración Del Sistema)
Para iniciar un menú de inicio único con una lista de los dispositivos de inicio válidos para el sistema, presione <F12> cuando aparezca el logotipo de Dell. Los diagnósticos y las opciones de configuración del BIOS también se incluyen en este menú. Los dispositivos enumerados en el menú... -
Página 27: Teclas De Navegación
El menú de arranque de una vez muestra los dispositivos desde los que puede arrancar, incluida la opción de diagnóstico. Las opciones del menú de arranque son las siguientes: • Unidad extraíble (si está disponible) • Unidad STXXXX NOTA: XXXX denota el número de la unidad SATA. •... -
Página 28: Información Del Sistema
Tabla 22. General(continuación) Opción Descripción Secuencia de arranque Permite especificar el orden en el que el ordenador intenta encontrar un sistema operativo desde los dispositivos especificados en esta lista. Seguridad de ruta de arranque de Esta opción controla si el sistema le solicitará o no al usuario ingresar la contraseña de administrador UEFI cuando inicie una ruta de arranque de UEFI desde el menú... -
Página 29: Opciones De La Pantalla Video (Vídeo)
Tabla 23. Configuración del sistema(continuación) Opción Descripción Mantenimiento del filtro antipolvo Permite activar o desactivar los mensajes del BIOS sobre el mantenimiento del filtro antipolvo opcional instalado en la computadora. La BIOS generará un recordatorio prearranque para limpiar o reemplazar el filtro antipolvo según el intervalo establecido. La opción Desactivado está seleccionada de manera predeterminada. -
Página 30: Opciones De Arranque Seguro
Tabla 25. Seguridad(continuación) Opción Descripción Actualizaciones de firmware de Esta opción controla si el sistema permite las actualizaciones del BIOS a través de los paquetes de cápsula de UEFI actualización de cápsula UEFI. Esta opción está seleccionada de forma predeterminada Al desactivar esta opción se bloquearán las actualizaciones del BIOS desde servicios como, por ejemplo, Microsoft Windows Update y Linux Vendor Firmware Service (LVFS). -
Página 31: Opciones De Intel Software Guard Extensions
Tabla 26. Inicio seguro(continuación) Opción Descripción Expert key Management Le permite manipular las bases de datos con clave de seguridad solo si el sistema se encuentra en Custom Mode (Modo personalizado). La opción Enable Custom Mode (Activar modo personalizado) está desactivada de manera predeterminada. Las opciones son: •... -
Página 32: Rendimiento
Rendimiento Tabla 28. Rendimiento Opción Descripción Multi Core Support Este campo especifica si el proceso se produce con uno o todos los núcleos activados. El rendimiento de algunas aplicaciones mejora si se utilizan más núcleos. • All (Todo): valor predeterminado •... -
Página 33: Comportamiento Durante La Post
Tabla 29. Administración de alimentación(continuación) Opción Descripción Control de reposo profundo Permite definir los controles cuando está activada la opción de reposo profundo. • Disabled (Desactivado) • Activado solo en S5 • Activado en S4 y S5 USB Wake Support Esta opción permite que el equipo salga del estado de espera al conectar un dispositivo USB. -
Página 34: Capacidad De Administración
Tabla 30. Comportamiento durante la POST(continuación) Opción Descripción Full Screen Logo (Logotipo de la Esta opción mostrará el logotipo de pantalla completa si la imagen coincide con la resolución de pantalla completa) pantalla. La opción Enable Full Screen Logo (Habilitar logotipo de pantalla completa) no está establecida de forma predeterminada. -
Página 35: Mantenimiento
Mantenimiento Tabla 34. Mantenimiento Opción Descripción Etiqueta de servicio Muestra la etiqueta de servicio del equipo. Etiqueta de activo Le permite crear una etiqueta de activo del sistema si todavía no hay ninguna establecida. Esta opción no está establecida de forma predeterminada. Mensajes de SERR Controla el mecanismo de mensajes SERR. -
Página 36: Resolución Del Sistema De Supportassist
Si BitLocker está habilitado, se debe suspender antes de actualizar el BIOS del sistema y se debe volver a habilitar después de completar la actualización del BIOS. Pasos 1. Reinicie la computadora. 2. Vaya a Dell.com/support. • Escriba la Etiqueta de servicio o el Código de servicio rápido y haga clic en Enviar. •... -
Página 37: Actualización Del Bios En Sistemas Con Bitlocker Habilitado
3. Inserte la unidad flash USB en el sistema en que necesita actualizar el BIOS. 4. Reinicie el sistema y presione F12 cuando el logotipo de Dell Splash aparezca para mostrar el menú de arranque por única vez. 5. Mediante las teclas de flecha, seleccione USB Storage Device (Dispositivo de almacenamiento USB) y haga clic en Volver. -
Página 38: Contraseña Del Sistema Y De Configuración
Contraseña del sistema y de configuración Tabla 37. Contraseña del sistema y de configuración Tipo de contraseña Descripción Contraseña del sistema Es la contraseña que debe introducir para iniciar sesión en el sistema. Contraseña de configuración Es la contraseña que debe introducir para acceder y realizar cambios a la configuración de BIOS del equipo. - Página 39 Sobre esta tarea Para ingresar a la configuración del sistema, presione F2 inmediatamente después de un encendido o reinicio. Pasos 1. En la pantalla BIOS del sistema o Configuración del sistema, seleccione Seguridad del sistema y presione Entrar. Aparecerá la ventana System Security (Seguridad del sistema). 2.
-
Página 40: Obtención De Ayuda
Sobre esta tarea Dell proporciona varias opciones de servicio y asistencia en línea y por teléfono. La disponibilidad varía según el país y el producto y es posible que algunos de los servicios no estén disponibles en su área. Si desea ponerse en contacto con Dell para tratar cuestiones relacionadas con las ventas, la asistencia técnica o el servicio de atención al cliente:...
