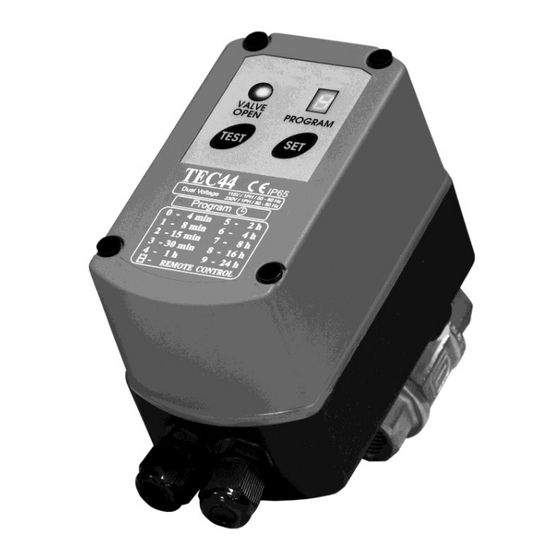

Resumen de contenidos para JORC TEC-44
- Página 1 Instrucciones de instalación 10-2015...
-
Página 2: Seguridad Y Uso Correcto
SEGURIDAD Y USO CORRECTO Para asegurar el uso seguro y duradero de este producto, debe de cumplir estrictamente con las instrucciones que aquí se adjuntan. ¡El no cumplimiento con las instrucciones o el uso inapropiado del producto invalidará la garantía! El uso del mismo en condiciones que no se especifican en este manual o contrario a las instrucciones que se especifican está... -
Página 3: Instrucciones De La Instalación
4. Después de controlar si el voltaje corresponde con el voltaje indicado en el TEC44 puede usted activarlo. 5. El TEC-44 empieza en programación 4 (ver carta 1, página 38). Todas adaptaciones en la programación se almacenar. Refiere a carta 1 (página 38) para opciones de la programación. - Página 5 Taco de tornillo del cuerpo (4*) Tornillo del cuerpo (4*) Parte arriba del cuerpo (con cable conectado) Junta Motor Parte abajo del cuerpo Indicador de la válvula Válvula Arandela (2*) Tornillo (2*)
- Página 6 TIEMPO DEL INTERVALO (OFF) TIEMPO DEL ROTACIÓN (ON) CARTA 1 Programa Válvula cerrada CARTA 2 Programa Válvula abierta 4 minutos 7 segundos de rotación (sín parar) 10 segundos de rotación 8 minutos (la válvula permanece abierta 3 s) 15 segundos de rotación 15 minutos (la válvula permanece abierta 8 s)
-
Página 7: Batería De Respaldo
BATERÍA DE RESPALDO El TEC-44 viene con una seguridad y protection en caso de una pertubación del corriente que consiste por 4 x pilas AA tamaño, 1.5V. La batería de respaldo está destinado a terminar un ciclo de rotación en caso de un corte de energía. -
Página 8: Opciones Adicionales
OPCIONES ADICIONALES (1/2) Se puede controlar el TEC-44 por interruptor de remoto. Ver ejemplo abajo para EL MANDO A DISTANCIA conocer conectar un mando a distancia. El mando a distancia... -
Página 9: Interruptor De Voltaje
OPCIONES ADICIONALES (2/2) Se puede convertir el TEC-44 para adaptarse a sistemas de 115VAC o 230VAC. Use la diagrama INTERRUPTOR DE VOLTAJE abaja para configurar su purga al fuente de alimentación electronica correspondiente. 230VAC Coloque los jumpers en los puntos 2&3. -
Página 10: Especificaciones Técnicas
ESPECIFICACIONES TÉCNICAS Ilimitada Capacidad del compresor máx. 0 - 40 bar 0 – 600 psi Min./máx. Presión del sistema 24VDC, 115VAC y 230VAC 50/60Hz. (dependiendo del modelo!) Opciones del voltaje 1 - 60 °C 34 – 140 °F Températura min./max. del medio Températura min./max. -
Página 11: Tabla De Mantenimiento
TABLA DE MANTENIMIENTO Fecha Descripción Nombre... -
Página 12: Dimensiones (Mm)
DIMENSIONES (mm)
