AKO Electronica AKO-13012 Guia De Inicio Rapido

www.ako.com
1301H200 Ed.02
E

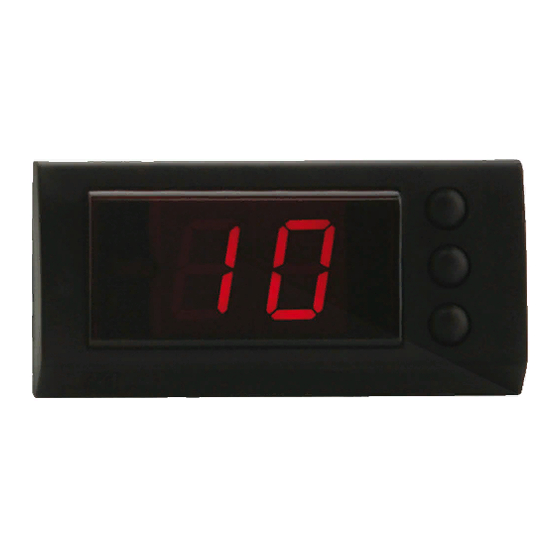

Termómetros, termostatos y controladores electrónicos en formato para hueco panel de 58 x 25,4 mm
Gama de aparatos de reducidas dimensiones, diseñados para visualizar, controlar y regu-
lar generadores de frío (con desescarche manual y automático programable por paro de
compresor) o de calor.
Índice
1- Versiones y referencias
2- Datos técnicos
3- Instalación
4- Funciones del frontal
5- Ajuste y configuración
1- VERSIONES Y REFERENCIAS
MODELO FUNCIÓN
AKO-13012 Termómetro
AKO-13020 Termómetro
AKO-13023 Termómetro
AKO-13112 Termostato 16(4) A, 250 V, cos ϕ=1, SPST
AKO-13120 Termostato 16(4) A, 250 V, cos ϕ=1, SPST
AKO-13123 Termostato 16(4) A, 250 V, cos ϕ=1, SPST
NOTA: Una referencia seguida de /**, uno o dos dígitos alfanuméricos, significa "con progra-
ma especial". En este caso, además de estas instrucciones generales, deberán respetarse las
particulares que se adjunten con las variaciones para cada aparato.
2- DATOS TÉCNICOS
Rango de temperatura: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . -50 ºC a 99 ºC
Resolución, ajuste y diferencial: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 ºC
Entrada para sonda NTC: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . AKO-149XX
Precisión del controlador: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ± 1 ºC
Tolerancia de la sonda a 25 ºC: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ± 0,4 ºC
Potencia máxima absorbida: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 VA
Temperatura ambiente de trabajo: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 ºC a 40 ºC
Temperatura ambiente de almacenaje: . . . . . . . . . . . . . . . . . . . . . . . . . . . -30 ºC a 70 ºC
Tensión asignada de impulso: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 800 V
Temperatura de ensayo bola de presión
- Partes accesibles: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75 ºC
- Partes que posicionan elementos activos: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100 ºC
Tensión ensayos emisión CEM: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 207 V
Intensidad ensayos emisión CEM: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9 mA
Clasificación dispositivo de control: De montaje independiente, de característica de fun-
cionamiento automático acción Tipo 1.B, para utilización en situación limpia, soporte lógi-
co (software) clase A.
Aislamiento doble entre alimentación, circuito secundario y salida relé.
3- INSTALACIÓN
El controlador debe ser instalado en un sitio protegido de las vibraciones, del agua y de los
gases corrosivos, donde la temperatura ambiente no supere los valores reflejados en los
datos técnicos.
Para que los controladores tengan un grado de protección IP65, deberá instalarse correcta-
mente la junta entre el aparato y el perímetro del hueco del panel donde deba montarse.
Para que la lectura sea correcta, la sonda debe ubicarse en un sitio sin influencias térmi-
cas ajenas a la temperatura que se desea medir o controlar.
máx.
3.1 Anclaje:
18 mm
3
HUECO PANEL
58
47,5
3.2 Conexionado:
Véase esquema en la etiqueta de características de los aparatos.
La sonda y su cable NUNCA deben instalarse en una conducción junto con cables de poten-
cia, control o alimentación.
El circuito de alimentación debe estar provisto de un interruptor para su desconexión de
mínimo 2 A, 230 V, situado cerca del aparato. El cable de alimentación será del tipo H05VV-
F 2x0.75 mm 2 o H05V-K 0.75 mm 2 .
Los cables para el conexionado del contacto del relé, deberán tener una sección de entre
1.5 mm 2 y 2.5 mm 2 .
4- FUNCIONES DEL FRONTAL
LED 2 LED 1
Tecla
ON
SUBIR
Tecla
SET
SET
Tecla
BAJAR
Tecla SET
Pulsando durante 5 segundos se visualiza la temperatura del PUNTO DE AJUSTE (Set
Point). (Función para termostatos).En programación acepta el valor programado.
LED 1: Indicador de desescarche activado. (Función para termostatos)
LED 2: Indicador de relé activado. (Función para termostatos)
LED 2 intermitente: Fase de programación.
6- Descripción de parámetros y mensajes
7- Transferencia de parámetros
8- Funcionamiento y control del relé
9- Mantenimiento
10- Advertencias
RELÉ ALIMENTACIÓN, 50/60 Hz
- 12 V ~ ±20%
- 120 V ~ +8% -12%
- 230 V ~ ±10%
12 V ~ ±20%
120 V ~ +8% -12%
230 V ~ ±10%
Para la fijación del controlador
2 situar los anclajes 1 sobre las
1
guías 2 en la posición de la figu-
ra. Desplazar el anclaje en el sen-
tido de la flecha. Presionando la
pestaña 3 puede desplazarse el
anclaje en sentido contrario a la
flecha.
Tecla SUBIR
Pulsando durante 5 segundos se activa un
desescarche manual de la duración que se haya
programado. (Función para termostatos).
En programación, sube el valor que se está
visualizando.
Tecla BAJAR
En programación, baja el valor que se está
visualizando.
5- AJUSTE Y CONFIGURACIÓN
Sólo deben realizarse por personal que conozca el funcionamiento y las posibilidades del
equipo donde se aplica.
5.1 Ajuste de la temperatura
El valor de fábrica, de AJUSTE DE TEMPERATURA (Set Point) por defecto es de 0 ºC.
- Pulse la tecla durante 5 segundos para VISUALIZAR AJUSTE. Aparece el valor del
AJUSTE ACTUAL (Set Point) y se ilumina el LED "2" de forma intermitente.
- Pulse las teclas o para VARIAR AJUSTE (Set Point) al valor deseado.
- Pulse la tecla para ACEPTAR EL NUEVO AJUSTE. El display vuelve a la indicación de
temperatura y el LED "2" deja de iluminar de forma intermitente.
En caso de aparecer PA, debe entrar el CÓDIGO ACCESO (Password) programado en el
parámetro L5 para acceder al AJUSTE ACTUAL (Set Point).
- Pulse la tecla . El display muestra 0 para ENTRAR CÓDIGO ACCESO.
- Pulse las teclas o para SELECCIONAR NÚMERO y MUESTRA CÓDIGO ACCESO
(Password) programado.
- Pulse la tecla para ACEPTAR CÓDIGO. Se visualiza el valor del AJUSTE ACTUAL (Set
Point) que ya puede ser modificado.
5 Seg.
INDICACIÓN PETICIÓN ENTRAR
TEMPERATURA CÓDIGO CÓDIGO
ACCESO ACCESO
5.2 Configuración de parámetros
Nivel 1 Parámetros
- Pulse simultáneamente las teclas
de forma intermitente, se ha entrado en programación de NIVEL 1 PARÁMETROS y en el
display aparece el primer parámetro "C0".
- Pulse la tecla para acceder al parámetro siguiente y la tecla
parámetro anterior.
- Situados en el último parámetro EP y pulsando la tecla
situación de indicación de temperatura y el LED "2" deja de iluminar de forma intermi-
tente.
En caso de aparecer PA, debe entrar el CÓDIGO ACCESO (Password) programado en el pará-
metro L5 para acceder a la programación de NIVEL 1 PARÁMETROS.
- Pulse la tecla . El display muestra 0 para ENTRAR CODIGO ACCESO.
- Pulse las teclas o para SELECCIONAR NÚMERO y MUESTRA CÓDIGO ACCESO
(Password) programado.
- Pulse la tecla para ACEPTAR CÓDIGO. Se visualiza el primer parámetro "C0".
Nivel 2 Valores
- Para VISUALIZAR el VALOR ACTUAL de cualquier parámetro, sitúese en el que se desea y
pulse la tecla . Una vez visualizado, si quiere VARIAR VALOR pulse las teclas
- Pulse la tecla para ACEPTAR EL NUEVO VALOR. La programación vuelve a NIVEL 1
PARÁMETROS.
INDICACIÓN CÓDIGO DE ACCESO (PASSWORD)
TEMPERATURA SI SE HA PROGRAMADO
10 Seg.
SIMULTÁNEAMENTE
SI L5=0
PETICIÓN ENTRAR
CÓDIGO CÓDIGO
ACCESO ACCESO
NOTA: Si no se pulsa tecla alguna durante 25 segundos en cualquiera de los pasos anteriores, el
controlador volverá automáticamente a la situación de indicación de temperatura, sin modificar
el valor de la programación.
SI P2=0
MUESTRA AJUSTE
CÓDIGO ACTUAL
ACCESO
+ durante 10 segundos. El LED "2" se ilumina
para retroceder al
, el controlador vuelve a la
NIVEL 1 NIVEL 2
PARÁMETROS VALORES
VALOR
ACTUAL
MUESTRA
CÓDIGO
ACCESO
SALIDA
PROGRAMACIÓN
NUEVO
AJUSTE
o .
NUEVO
VALOR
