- Página 1 INSTRUCCIONES DE USO CANH CANH CANL CANL Ref K6956000 CANH CANH CANL CANL DATA DATA test test Para el control completo y diagnóstico de los circuitos multiplexados CAN High Speed...
-
Página 2: Advertencias Y Precauciones A Leer Antes De Utilizar El Muxmetro R Cvx200
714 PC & 714 PW ADVERTENCIAS Y PRECAUCIONES A LEER ANTES DE UTILIZAR EL MUXMETRO R CVX200 Para utilizar el CVX200 con toda seguridad Para no dañar el CVX200 Utilizar únicamente el CVX200 respetando las indicaciones del manual para no impedir su protección integrada. -
Página 3: Tabla De Contenido
Sumario Página Composición del KIT ..............4 Conexiones del controlador ............5 Procedimiento de diagnóstico ............ 7 Modo estático ................8 Modo dinámico ................9 Indicación de los calculadores presentes ........ 10 Interpretación de los pilotos del TX12 ........11... -
Página 4: Composición Del Kit

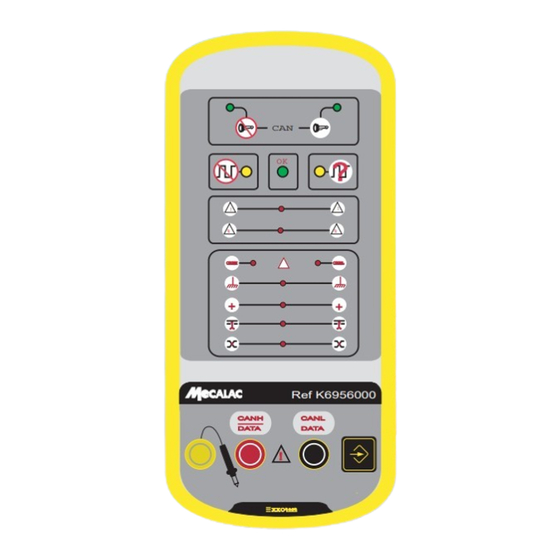

714 PC & 714 PW Composición del KIT CANH CANH CANL CANL Ref K6956000 CANH CANH CANL CANL DATA DATA test test A - Kit referencia:K6956000 B - Controlador C - Comprobador TX12 D - Cable interfaz referencia:6956000... -
Página 5: Conexiones Del Controlador
714 PC & 714 PW Conexiones del controlador Kit K6956000 1 - Conectar las pinzas de alimentación del controlador a los bornes de la batería del vehículo.(24V) 2 - Conectar el cable interfaz en la toma diagnóstico del vehículo (1 imágen 1) Imágen 1... - Página 6 714 PC & 714 PW CANH CANH CANL CANL Ref K6956000 CANH CANH CANL CANL DATA DATA test test Imágen 1 Controlador...
-
Página 7: Procedimiento De Diagnóstico
714 PC & 714 PW Procedimiento de diagnóstico Diagnóstico Este piloto está encendido si el aparato está en modo test estático (apagado) Este piloto está encendido si el aparato está en modo test dinámico (encendido) Ausencia de comunicación (los cables 15 imágen 1 y 16 imágen 1 no están conectados a un bus) El comprobador detecta una señal que no corresponde a la selección o inversión en la toma... -
Página 8: Modo Estático
714 PC & 714 PW Modo estático Finalidad del test: controlar el buen funcionamiento de la red CANH CANH CANL CANL Máquina sin contacto 1 - Conmutar el aparato en modo test estático pulsando sucesivamente en el botón (1 imágen 1) hasta que el piloto (2 imágen 1) se encienda. -
Página 9: Modo Dinámico
714 PC & 714 PW Modo dinámico Máquina con el contacto. 1 - Conmutar el aparato en modo test dinámico pulsando sucesivamente en el botón (1 imágen 1) hasta que el piloto (2 imágen 1) se encienda. CANH CANH CANL CANL Reacción del aparato:... -
Página 10: Indicación De Los Calculadores Presentes
714 PC & 714 PW Indicación calculadores presentes CVX200 CVX200 CVX200 MECALAC MECALAC MECALAC Sn 1001 Sn 1001 Sn 1001 MUXMETRE CVX200 Nota : Esta indicación se realiza gracias a los pilotos situados detrás del aparato (ejemplo 1 imágen 1) Imágen 1... -
Página 11: Interpretación De Los Pilotos Del Tx12
714 PC & 714 PW Interpretación de los pilotos del TX12 Comprobador TX 12 Pilotos Interpretación de los LEDs VERDE La medida está unida a la masa batería Rojo La medida está unida a la alimentación eléctrica batería VERDE y rojo (Impulsos) : Comando de frecuencia (inyectores, bus multiplexado) Apagados Ninguna tensión, ni alimentación eléctrica ni masa: conexión cortada... - Página 12 GROUPO MECALAC MECALAC S.A.S. - Parc des Glaisins - 2, av. du Pré de Challes F-74940 Annecy-le-Vieux - Francia Tél. : +33 (0)4 50 64 01 63 - Fax : +33 (0)4 50 64 02 79 www.mecalac.com...
