No part of this installation guide may be reproduced, transcribed, transmitted, or trans-

lated in any language, in any form or by any means, except duplication of documentation

by the purchaser for backup purpose, without written consent of ASRock Inc.

Products and corporate names appearing in this guide may or may not be registered

trademarks or copyrights of their respective companies, and are used only for identifica-

tion or explanation and to the owners' benefit, without intent to infringe.

Disclaimer:

Specifications and information contained in this guide are furnished for informational use

only and subject to change without notice, and should not be constructed as a commit-

ment by ASRock. ASRock assumes no responsibility for any errors or omissions that may

appear in this guide.

With respect to the contents of this guide, ASRock does not provide warranty of any kind,

either expressed or implied, including but not limited to the implied warranties or condi-

tions of merchantability or fitness for a particular purpose. In no event shall ASRock, its

directors, officers, employees, or agents be liable for any indirect, special, incidental, or

consequential damages (including damages for loss of profits, loss of business, loss of

data, interruption of business and the like), even if ASRock has been advised of the pos-

sibility of such damages arising from any defect or error in the guide or product.

This device complies with Part 15 of the FCC Rules. Operation is subject to the following

two conditions:

(1) this device may not cause harmful interference, and

(2) this device must accept any interference received, including interference that

may cause undesired operation.

CALIFORNIA, USA ONLY

The Lithium battery adopted on this motherboard contains Perchlorate, a toxic substance

controlled in Perchlorate Best Management Practices (BMP) regulations passed by the

California Legislature. When you discard the Lithium battery in California, USA, please

follow the related regulations in advance.

"Perchlorate Material-special handling may apply, see

www.dtsc.ca.gov/hazardouswaste/perchlorate"

ASRock Website: http://www.asrock.com

Published May 2013

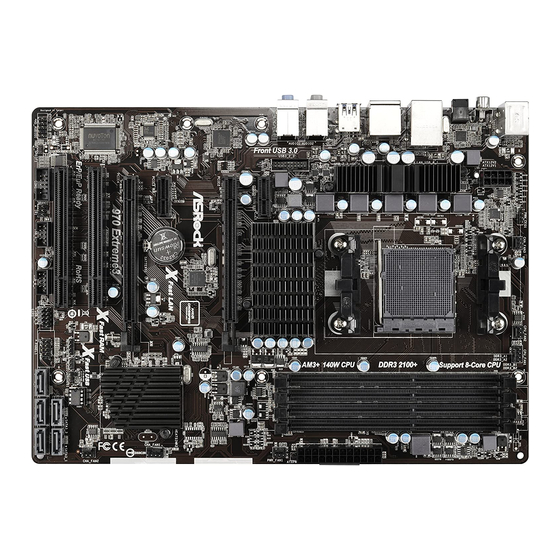

ASRock 970 Extreme3 R2.0 Motherboard

Tabla de Contenido

Resumen de contenidos para ASROCK 970 Extreme3 R2.0

Página 1 ASRock. ASRock assumes no responsibility for any errors or omissions that may appear in this guide. With respect to the contents of this guide, ASRock does not provide warranty of any kind, either expressed or implied, including but not limited to the implied warranties or condi- tions of merchantability or fitness for a particular purpose.
Página 2 Chassis Fan Connector (CHA_FAN2) PCI Express 2.0 x1 Slot (PCIE3) SATA3 Connector (SATA3_3) PCI Express 2.0 x16 Slot (PCIE2) SATA3 Connector (SATA3_1) PCI Express 2.0 x1 Slot (PCIE1) SATA3 Connector (SATA3_2) USB 3.0 Header (USB3_2_3) ASRock 970 Extreme3 R2.0 Motherboard...
Página 3 See the table below for connection details in accordance with the type of speaker you use. TABLE for Audio Output Connection Audio Output Channels Front Speaker Rear Speaker Central / Bass Side Speaker (No. 8) (No. 5) (No. 6) (No. 4) ASRock 970 Extreme3 R2.0 Motherboard...
Página 4 Choose “2CH”, “4CH”, “6CH”, or “8CH” and then you are allowed to select “Realtek HDA Pri- mary output” to use Rear Speaker, Central/Bass, and Front Speaker, or select “Realtek HDA Audio 2nd output” to use front panel audio. *** eSATA3 connector supports SATA Gen3 in cable 1M. ASRock 970 Extreme3 R2.0 Motherboard...
Página 5: Package Contents
In case any modifications of this manual occur, the updated ver- sion will be available on ASRock website without further notice. You may find the latest VGA cards and CPU support lists on ASRock website as well. ASRock website http://www.asrock.com...
Página 6 1.2 Specifications Platform - ATX Form Factor - ASRock DuraCap (2.5 x longer life time) (100% Japan-made high-quality Conductive Polymer Capacitors) - Support for Socket AM3+ processors - Support for Socket AM3 processors: AMD Phenom II X6 / X4 / X3 / X2 (except 920 / 940) / Athlon II X4 / X3 / X2 /...
Página 7 - 32Mb AMI UEFI Legal BIOS with GUI support - Supports “Plug and Play” - ACPI 1.1 Compliance Wake Up Events - Supports jumperfree - SMBIOS 2.3.1 Support - CPU, VCCM, NB, SB Voltage Multi-adjustment ASRock 970 Extreme3 R2.0 Motherboard...
Página 8 Certifications - FCC, CE, WHQL - ErP/EuP Ready (ErP/EuP ready power supply is required) * For detailed product information, please visit our website: http://www.asrock.com WARNING Please realize that there is a certain risk involved with overclocking, including adjusting the setting in the BIOS, applying Untied Overclocking Technology, or using third-party overclocking tools.
Página 9 CAUTION! 1. ASRock UCC (Unlock CPU Core) feature simplifies AMD CPU activation. As long as a simple switch of the UEFI option “AS- Rock UCC”, you can unlock the extra CPU core to enjoy an instant performance boost. When UCC feature is enabled, the...
Página 10: Unique Features
OS 32-bit CPU. ASRock Instant Boot ASRock Instant Boot allows you to turn on your PC in just a few seconds, provides a much more efficient way to save energy, time, money, and improves system running speed for your sys- tem.
Página 11 ASRock XFast RAM ASRock XFast RAM is a new function that is included into AS- Rock Extreme Tuning Utility (AXTU). It fully utilizes the memory ® space that cannot be used under Windows OS 32-bit CPU.
Página 12 DHCP configured computer in order to enable this function. ASRock On/Off Play Technology ASRock On/Off Play Technology allows users to enjoy the great audio experience from the portable audio devices, such like MP3 player or mobile phone to your PC, even when the PC is turned off (or in ACPI S5 mode)! This motherboard also provides a free 3.5mm audio cable (optional) that ensures users the most...
Página 13 ASRock Good Night LED ASRock Good Night LED technology can offer you a better en- vironment by extinguishing the unessential LED. By enabling Good Night LED in BIOS, the Power / HDD / LAN LED will be switched off when system is on.
Página 14 When placing screws into the screw holes to secure the mother- board to the chassis, please do not over-tighten the screws! Doing so may damage the motherboard. ASRock 970 Extreme3 R2.0 Motherboard...
Página 15 Then connect the CPU fan to the CPU FAN connector (CPU_FAN1, see Page 2, No. 6 or CPU_FAN2, see Page 2, No. 5). For proper installation, please kindly refer to the instruc- tion manuals of the CPU fan and the heatsink. ASRock 970 Extreme3 R2.0 Motherboard...
Página 16 It is not allowed to install a DDR or DDR2 memory module into DDR3 slot; otherwise, this motherboard and DIMM may be dam- aged. If you adopt DDR3 2100/1866/1800/1600 memory modules on this motherboard, it is recommended to install them on DDR3_A2 and DDR3_B2 slots. ASRock 970 Extreme3 R2.0 Motherboard...
Página 17 DIMM if you force the DIMM into the slot at incorrect orientation. Step 3. Firmly insert the DIMM into the slot until the retaining clips at both ends fully snap back in place and the DIMM is properly seated. ASRock 970 Extreme3 R2.0 Motherboard...
Página 18 Align the card connector with the slot and press firmly until the card is completely seated on the slot. Step 5. Fasten the card to the chassis with screws. Step 6. Replace the system cover. ASRock 970 Extreme3 R2.0 Motherboard...
Página 19 AMD graphics card manuals for detailed installation guide. Step 1. Insert one Radeon graphics card into PCIE2 slot and the other Radeon graphics card to PCIE4 slot. Make sure that the cards are properly seated on the slots. ASRock 970 Extreme3 R2.0 Motherboard...
Página 20 Connect the DVI monitor cable to the DVI connector on the Radeon graph- ics card on PCIE2 slot. (You may use the DVI to D-Sub adapter to convert the DVI connector to D-Sub interface, and then connect the D-Sub monitor cable to the DVI to D-Sub adapter.) ASRock 970 Extreme3 R2.0 Motherboard...
Página 21 ATI Catalyst Control Center Step 6. Double-click “ATI Catalyst Control Center”. Click “View”, select “CrossFi- ”, and then check the item “Enable CrossFireX ”. Select “2 GPUs” and click “Apply” (if you install two Radeon graphics cards). ASRock 970 Extreme3 R2.0 Motherboard...
Página 22 AMD Technologies Inc., and is used only for identification or explanation and to the owners’ benefit, without intent to infringe. * For further information of AMD CrossFireX technology, please check AMD website for updates and details. ASRock 970 Extreme3 R2.0 Motherboard...
Página 23 Please be noted that the password, date, time, user default profile, 1394 GUID and MAC address will be cleared only if the CMOS battery is removed. ASRock 970 Extreme3 R2.0 Motherboard...
Página 24 (9-pin USB_6_7) (see p.2 No. 27) USB_PWR (9-pin USB_8_9) (see p.2 No. 28) DUMMY USB_PWR Infrared Module Header This header supports an optional wireless transmitting (5-pin IR1) and receiving infrared module. (see p.2 No. 29) ASRock 970 Extreme3 R2.0 Motherboard...
Página 25 RESET (Reset Switch): Connect to the reset switch on the chassis front panel. Press the reset switch to restart the computer if the computer freezes and fails to per- form a normal restart. ASRock 970 Extreme3 R2.0 Motherboard...
Página 26 (see p.2 No. 12) ground pin. CHA_FAN1/2/3 fan speed can be controlled through (3-pin CHA_FAN2) +12V UEFI or AXTU. (see p.2 No. 15) CHA_FAN_SPEED (3-pin CHA_FAN3) (see p.2 No. 2) (3-pin PWR_FAN1) (see p.2 No. 10) ASRock 970 Extreme3 R2.0 Motherboard...
Página 27 4-pin ATX power supply, please plug your power supply along with Pin 1 and Pin 5. 4-Pin ATX 12V Power Supply Installation Serial port Header This COM1 header supports a serial port module. (9-pin COM1) (see p.2 No.30) ASRock 970 Extreme3 R2.0 Motherboard...
Página 28: Installing Windows
8 / 8 64-bit / 7 / 7 64-bit / Vista / Vista 64-bit / XP / XP 64-bit OS on your SATA3 HDDs without RAID functions, please follow below procedures according to the OS you install. ASRock 970 Extreme3 R2.0 Motherboard...
Página 29 Advanced screen Storage Configuration. B. Set the “SATA Mode” option to [AHCI]. ® STEP 2: Install Windows 8 / 8 64-bit / 7 / 7 64-bit / Vista / Vista 64-bit OS on your system. ASRock 970 Extreme3 R2.0 Motherboard...
Página 30 CD-ROM drive. It will display the Main Menu automatically if “AUTORUN” is enabled in your computer. If the Main Menu does not appear automatically, locate and double-click on the file “ASSETUP.EXE” from the BIN folder in the Support CD to display the menus. ASRock 970 Extreme3 R2.0 Motherboard...
Página 31 1. Einführung Wir danken Ihnen für den Kauf des ASRock 970 Extreme3 R2.0 Motherboard, ein zuverlässiges Produkt, welches unter den ständigen, strengen Qualitätskontrollen von ASRock gefertigt wurde. Es bietet Ihnen exzellente Leistung und robustes De- sign, gemäß der Verpflichtung von ASRock zu Qualität und Halbarkeit. Diese Sch- nellinstallationsanleitung führt in das Motherboard und die schrittweise Installation...
Página 32 - 7.1 CH HD Audio mit dem Inhalt Schutz (Realtek ALC892 Audio Codec) - Premium Blu-ray-Audio-Unterstützung - PCIE x1 Gigabit LAN 10/100/1000 Mb/s - Realtek RTL8111E - Unterstützt Wake-On-LAN - Unterstützt LAN-Kabelerkennung - Unterstützt energieeffizientes Ethernet 802.3az - Unterstützt PXE ASRock 970 Extreme3 R2.0 Motherboard...
Página 33 - 3 x USB 2.0-Anschlüsse (Unterstützung 6 zusätzlicher USB 2.0-Anschlüsse) - 1 x USB 3.0-Anschlüsse (Unterstützung 2 zusätzlicher USB 3.0-Anschlüsse) BIOS - 32Mb AMIs Legal BIOS UEFI mit GUI-Unterstützung - Unterstützung für “Plug and Play” - ACPI 1.1-Weckfunktionen - JumperFree-Modus ASRock 970 Extreme3 R2.0 Motherboard...
Página 34 8 / 8 64-Bit / 7 / 7 64-Bit / Vista / Vista 64-Bit / XP / XP 64-Bit Zertifizierungen - FCC, CE, WHQL - Gemäß Ökodesign-Richtlinie (ErP/EuP) (Stromversorgung gemäß Ökodesign-Richtlinie (ErP/EuP) erforderlich) * Für die ausführliche Produktinformation, besuchen Sie bitte unsere Website: http://www.asrock.com ASRock 970 Extreme3 R2.0 Motherboard...
Página 35 CMOS gelöscht wurde. Bitte vergessen Sie nicht, den Jumper wieder zu entfernen, nachdem das CMOS gelöscht wurde. Wenn Sie den CMOS- Inhalt gleich nach dem Aktualisieren des BIOS löschen müssen, müssen Sie zuerst das System starten und dann wieder ausschalten, bevor Sie den CMOS-Inhalt löschen. ASRock 970 Extreme3 R2.0 Motherboard...
Página 36 (siehe S.2 - No. 26) drei USB 2.0- Anschlussleisten am Motherboard. Pro USB 2.0- Anschlussleiste werden zwei (9-pol. USB_6_7) USB 2.0-Ports unterstützt. (siehe S.2 - No. 27) (9-pol. USB_8_9) USB_PWR (siehe S.2 - No. 28) DUMMY USB_PWR ASRock 970 Extreme3 R2.0 Motherboard...
Página 37 / Vista 64 Bit: Wählen Sie im Realtek-Bedienfeld die „FrontMic“ (Vorderes Mikrofon)- Registerkarte. Passen Sie die „Recording Volume“ (Aufnahmelautstärke) System Panel-Header Dieser Header unterstützt mehrere Funktion der (9-pin PANEL1) Systemvorderseite. (siehe S.2 - No. 23) ASRock 970 Extreme3 R2.0 Motherboard...
Página 38 Anzeige des (siehe S.2 - No. 22) Systembetriebsstatus an diesem Header an. Die LED leuchtet, wenn das System in Betrieb ist. Die LED blinkt im S1-Zustand. Im S3-/S4- oder S5-Zustand (ausgeschaltet) leuchtet die LED nicht. ASRock 970 Extreme3 R2.0 Motherboard...
Página 39 Pins 1 – 3. Pins 1–3 anschließen Lüfter mit dreipoligem Anschluss installieren (3-pin CPU_FAN2) +12V (siehe S.2 - No. 5) CPU_FAN_SPEED ATX-Netz-Header Verbinden Sie die ATX- Stromversorgung mit diesem (24-pin ATXPWR1) Header. (siehe S.2 - No. 9) ASRock 970 Extreme3 R2.0 Motherboard...
Página 40 Audioausgang für eine HDMI- (siehe S.2 - No. 31) VGA-Karte zur Verfügung und ermöglicht den Anschluss von HDMI-Digitalgeräten wie Fernsehgeräten, Projektoren, LCD-Geräten an das System. Bitte verbinden Sie den HDMI_SPDIF-Anschluss der HDMI-VGA-Karte mit diesem Anschluss. ASRock 970 Extreme3 R2.0 Motherboard...
Página 41 USB 3.0- IntA_P2_SSRX- IntA_P3_SSRX+ (siehe S.2 - No. 38) IntA_P2_SSRX+ Header an diesem IntA_P3_SSTX- IntA_P2_SSTX- IntA_P3_SSTX+ Motherboard. Dieser USB 3.0- IntA_P2_SSTX+ Header kann zwei USB 3.0- IntA_P3_D- IntA_P2_D- IntA_P3_D+ Ports unterstützen. IntA_P2_D+ DUMMY ASRock 970 Extreme3 R2.0 Motherboard...
Página 42 ASSETUP.EXE im BIN-Verzeichnis der Support-CD, um die Menüs aufzurufen. Das Setup-Programm soll es Ihnen so leicht wie möglich machen. Es ist menüges- teuert, d.h. Sie können in den verschiedenen Untermenüs Ihre Auswahl treffen und die Programme werden dann automatisch installiert. ASRock 970 Extreme3 R2.0 Motherboard...
Página 43: Contenu Du Paquet
1. Introduction Merci pour votre achat d’une carte mère ASRock 970 Extreme3 R2.0, une carte mère très fiable produite selon les critères de qualité rigoureux de ASRock. Elle offre des performances excellentes et une conception robuste conformément à l’engagement d’ASRock sur la qualité et la fiabilité au long terme.
Página 44 - Prise en charge de l’audio Premium Blu-ray - PCIE x1 Gigabit LAN 10/100/1000 Mb/s - Realtek RTL8111E - Supporte du Wake-On-LAN - Prise en charge de la détection de câble LAN - Prend en charge la norme Energy Efficient Ethernet ASRock 970 Extreme3 R2.0 Motherboard...
Página 45 - br. 8 connecteur d’alimentation 12V ATX - Connecteur audio panneau avant - 3 x En-tête USB 2.0 (prendre en charge 6 ports USB 2.0 supplémentaires) - 1 x En-tête USB 3.0 (prendre en charge 2 ports USB 3.0 supplémentaires) ASRock 970 Extreme3 R2.0 Motherboard...
Página 46 64-bit / XP / XP 64-bit Certifications - FCC, CE, WHQL - Prêt pour ErP/EuP (alimentation Prêt pour ErP/EuP requise) * Pour de plus amples informations sur les produits, s’il vous plaît visitez notre site web: http://www.asrock.com ASRock 970 Extreme3 R2.0 Motherboard...
Página 47 CMOS. Veuillez noter que le mot de passe, la date, l’heure, le profil par défaut de l’utilisateur, 1394 GUID et l’adresse MAC seront effacés seulement si la batterie du CMOS est enlevée. ASRock 970 Extreme3 R2.0 Motherboard...
Página 48 (voir p.2 No. 26) 2.0 sur cette carte mère. Chaque embase USB 2.0 peut prendre en charge 2 ports USB 2.0. (USB_6_7 br.9) (voir p.2 No. 27) USB_PWR (USB_8_9 br.9) (voir p.2 No. 28) DUMMY USB_PWR ASRock 970 Extreme3 R2.0 Motherboard...
Página 49 Allez sur l’onglet “FrontMic” (Micro avant) sur le Panneau de contrôle Realtek. Ajustez “Recording Volume” (Volume d’enregistrement). En-tête du panneau système Cet en-tête permet d’utiliser plusieurs fonctions du (PANEL1 br.9) panneau système frontal. (voir p.2 No. 23) ASRock 970 Extreme3 R2.0 Motherboard...
Página 50 Il (vedi p.2 Nr. 22) LED è acceso quando il sistema è in funzione. Il LED continua a lampeggiare in stato S1. Il LED è spento in stato S3/S4 o S5 (spegnimento). ASRock 970 Extreme3 R2.0 Motherboard...
Página 51 ATX 24 broches, elle peut encore fonctionner si vous adopter une alimentation traditionnelle ATX 20 broches. Pour utiliser une alimentation ATX 20 broches, branchez à l’alimentation électrique ainsi qu’aux broches 1 et 13. 20-Installation de l’alimentation électrique ATX ASRock 970 Extreme3 R2.0 Motherboard...
Página 52 E/S, il y a une barrette USB 3.0 IntA_P3_SSRX+ IntA_P2_SSRX- (voir p.2 No. 38) IntA_P2_SSRX+ sur la carte mère. Cette barrette IntA_P3_SSTX- IntA_P2_SSTX- IntA_P3_SSTX+ USB 3.0 peut prendre en IntA_P2_SSTX+ charge deux ports USB 3.0. IntA_P3_D- IntA_P2_D- IntA_P3_D+ IntA_P2_D+ DUMMY ASRock 970 Extreme3 R2.0 Motherboard...
Página 53 CD-ROM. Le Menu principal s’affiche automatiquement si “AUTORUN” est activé dans votre ordinateur. Si le Menu principal n’apparaît pas automatiquement, localisez dans le CD technique le fichier “ASSETUP.EXE” dans le dossier BIN et double-cliquez dessus pour afficher les menus. ASRock 970 Extreme3 R2.0 Motherboard...
Página 54: Contenuto Della Confezione
1. Introduzione Grazie per aver scelto una scheda madre ASRock 970 Extreme3 R2.0, una scheda madre affidabile prodotta secondo i severi criteri di qualità ASRock. Le prestazioni eccellenti e il design robusto si conformano all’impegno di ASRock nella ricerca della qualità e della resistenza.
Página 55 (Realtek ALC892 Audio Codec) - Supporto audio Blu-ray Premium - PCIE x1 Gigabit LAN 10/100/1000 Mb/s - Realtek RTL8111E - Supporta Wake-On-LAN - Supporta il rilevamento cavo LAN - Supporto di Energy Efficient Ethernet 802.3az - Supporta PXE ASRock 970 Extreme3 R2.0 Motherboard...
Página 56: Pannello Posteriore
- 32Mb AMI UEFI Legal BIOS con interfaccia di supporto - Supporta “Plug and Play” - Compatibile con ACPI 1.1 wake up events - Supporta jumperfree - Supporta SMBIOS 2.3.1 - Regolazione multi-voltaggio CPU, VCCM, NB, SB ASRock 970 Extreme3 R2.0 Motherboard...
Página 57 64 bit / XP / XP 64 bit Certificazioni - FCC, CE, WHQL - Predisposto ErP/EuP (è necessaria l’alimentazione predis posta per il sistema ErP/EuP) * Per ulteriori informazioni, prego visitare il nostro sito internet: http://www.asrock.com ASRock 970 Extreme3 R2.0 Motherboard...
Página 58 CMOS. No- tare che password, data, ore, profilo utente predefinito, 1394 GUID e indirizzo MAC saranno cancellati solo se è rimossa la batteria della CMOS. ASRock 970 Extreme3 R2.0 Motherboard...
Página 59: Collettori E Connettori Su Scheda
(vedi p.2 Nr. 26) tre intestazioni USB 2.0. Ciascuna intestazione USB 2.0 supporta due porte USB 2.0. (9-pin USB_6_7) (vedi p.2 Nr. 27) USB_PWR (9-pin USB_8_9) (vedi p.2 Nr. 28) DUMMY USB_PWR ASRock 970 Extreme3 R2.0 Motherboard...
Página 60 Andare alla scheda “FrontMic” (Microfono frontale) del pannello di controllo Realtek. Regolare la voce “Recording Volume” (Volume registrazione). Collettore pannello di sistema Questo collettore accomoda diverse funzioni di sistema (9-pin PANEL1) pannello frontale. (vedi p.2 Nr. 23) ASRock 970 Extreme3 R2.0 Motherboard...
Página 61 Il (vedi p.2 Nr. 22) LED è acceso quando il sistema è in funzione. Il LED continua a lampeggiare in stato S1. Il LED è spento in stato S3/S4 o S5 (spegnimento). ASRock 970 Extreme3 R2.0 Motherboard...
Página 62 1-3. Piedini 1-3 collegati Installazione della ventola a 3 piedini (3-pin CPU_FAN2) (vedi p.2 Nr. 5) +12V CPU_FAN_SPEED Connettore alimentazione ATX Collegare la sorgente d’alimentazione ATX a questo (24-pin ATXPWR1) connettore. (vedi p.2 Nr. 9) ASRock 970 Extreme3 R2.0 Motherboard...
Página 63 (19-pin USB3_2_3) Vbus IntA_P3_SSRX- IntA_P3_SSRX+ IntA_P2_SSRX- questa scheda madre è dotata (vedi p.2 Nr. 38) IntA_P2_SSRX+ di un header USB 3.0 che IntA_P3_SSTX- IntA_P2_SSTX- IntA_P3_SSTX+ supporta due porte USB 3.0. IntA_P2_SSTX+ IntA_P3_D- IntA_P2_D- IntA_P3_D+ IntA_P2_D+ DUMMY ASRock 970 Extreme3 R2.0 Motherboard...
Página 64 Inserire il CD di supporto nel lettore CD-ROM. Se la funzione “AUTORUN” è attivata nel computer, apparirà automaticamente il Menù principale. Se il Menù principale non appare automaticamente, posizionarsi sul file “ASSETUP.EXE” nel CESTINO del CD di supporto e cliccare due volte per visualizzare i menù. ASRock 970 Extreme3 R2.0 Motherboard...
Página 65: Introducción
1. Introducción Gracias por su compra de ASRock 970 Extreme3 R2.0 placa madre, una placa de confianza producida bajo el control de calidad estricto y persistente. La placa madre provee realización excelente con un diseño robusto conforme al compromiso de calidad y resistencia de ASRock.
Página 66: Especificación
- Compatible con audio Blu-ray de alta calidad - PCIE x1 Gigabit LAN 10/100/1000 Mb/s - Realtek RTL8111E - Soporta Wake-On-LAN - Admite detección de conexión de cable LAN - Compatible con Ethernet 802.3az de bajo consumo ASRock 970 Extreme3 R2.0 Motherboard...
Página 67: Conectores
- 8-pin conector de ATX 12V power - Conector de audio de panel frontal - 3 x Cabezal USB 2.0 (admite 6 puertos USB 2.0 adicionales) - 1 x Cabezal USB 3.0 (admite 2 puertos USB 3.0 adicionales) ASRock 970 Extreme3 R2.0 Motherboard...
Página 68: Certificaciones
- FCC, CE, WHQL - Cumple con la directiva ErP/EuP (se requiere una fuente de alimentación que cumpla con la directiva ErP/EuP) * Para más información sobre los productos, por favor visite nuestro sitio web: http://www.asrock.com ASRock 970 Extreme3 R2.0 Motherboard...
Página 69: Setup De Jumpers
Tenga en cuenta que la contraseña, la fecha, la hora, el perfil predeterminado del usuario, el GUID 1394 y la dirección MAC solamente se borrará si la batería CMOS se quita. ASRock 970 Extreme3 R2.0 Motherboard...
Página 70: Cabezales Y Conectores En Placas
USB 2.0 en esta placa base. Cada una de estas bases de conexiones admite dos puertos USB 2.0. (9-pin USB_6_7) (vea p.2, N. 27) USB_PWR (9-pin USB_8_9) (vea p.2, N. 28) DUMMY USB_PWR ASRock 970 Extreme3 R2.0 Motherboard...
Página 71 Acceda a la ficha “FrontMic” (Micrófono frontal) del panel de control Realtek. Ajuste la posición del control deslizante “Recording Volume” (Volumen de grabación). Cabezal de panel de sistema Este cabezar acomoda varias dunciones de panel frontal de (9-pin PANEL1) sistema. (vea p.2, N. 23) ASRock 970 Extreme3 R2.0 Motherboard...
Página 72 El indicador LED se encenderá si el sistema se encuentra en funcionamiento. El indicador LED parpadeará en el estado S1. El indicador LED se apagará en los estados S3/S4 o S5 (apagado). ASRock 970 Extreme3 R2.0 Motherboard...
Página 73 Contacto 1-3 conectado Instalación del ventilador de 3 contactos (3-pin CPU_FAN2) +12V (vea p.2, N. 5) CPU_FAN_SPEED Cabezal de alimentación ATX Conecte la fuente de alimentación ATX a su cabezal. (24-pin ATXPWR1) (vea p.2, N. 9) ASRock 970 Extreme3 R2.0 Motherboard...
Página 74 (HDMI_SPDIF1 de 2 pin) VGA HDMI, permite al sistema (vea p.2, N. 31) conectarse a dispositivos de TV Digital HDMI / proyectores / Dispositivos LCD. Conecte el conector HDMI_SPDIF de la tarjeta VGA HDMI a esta cabecera. ASRock 970 Extreme3 R2.0 Motherboard...
Página 75: Bios Información
Para iniciar la instalación, ponga el CD en el lector de CD y se desplegará el Menú Principal automáticamente si «AUTORUN» está habilitado en su computadora. Si el Menú Principal no aparece automáticamente, localice y doble-pulse en el ar- chivo “ASSETUP.EXE” para iniciar la instalación. ASRock 970 Extreme3 R2.0 Motherboard...
Página 76 1. Введение Благодарим вас за покупку материнской платы ASRock 970 Extreme3 R2.0 надежной материнской платы, изготовленной в соответствии с постоянно предъявляемыми ASRock жесткими требованиями к качеству. Она обеспечивает превосходную производительность и отличается отличной конструкцией, которые отражают приверженность ASRock качеству и долговечности.
Página 77 вывода на задней - 1 x порт мыши PS/2 панели - 1 x порт клавиатуры PS/2 - 1 x порт Coaxial SPDIF Out - 1 x порт Optical SPDIF Out - 4 x порта USB 2.0 на задней панели в стандартной конфигурации ASRock 970 Extreme3 R2.0 Motherboard...
Página 78 Компактдиск - Драйверы, Утилиты, Антивирус (пробная версия), Пробная версия поддержки программы CyberLink MediaEspresso 6.5, Google Chrome Browser и Toolbar Контроль - Датчики температуры процессора оборудо- - Датчики температуры корпуса вания - Тахометры вентиляторов CPU/Chassis/Power FAN ASRock 970 Extreme3 R2.0 Motherboard...
Página 79 перед очисткой CMOS, необходимо сначала выполнить загрузку системы, а затем завершить ее работу. Примите во внимание, что пароль, дата, время, профиль пользователя по умолчанию, идентификатор 1394 GUID и MAC-адрес будут очищены только тогда, когда будет извлечена из своего гнезда батарейка CMOS. ASRock 970 Extreme3 R2.0 Motherboard...
Página 80 (см. стр. 2, п. 26) плате предусмотрено три разъема USB 2.0. Каждый разъем USB 2.0 поддерживает два порта USB 2.0. (9-контактный USB_6_7) (см. стр. 2, п. 27) USB_PWR (9-контактный USB_8_9) (см. стр. 2, п. 28) DUMMY USB_PWR ASRock 970 Extreme3 R2.0 Motherboard...
Página 81 Перейдите к вкладке «FrontMic» (Передний микрофон) в панели управления Realtek. Отрегулируйте уровень «Recording Volume» (Громкость записи). Колодка системной панели Данная колодка обеспечивает работу нескольких функций (9-контактный PANEL1) передней панели системы. (см. стр. 2, п. 23) ASRock 970 Extreme3 R2.0 Motherboard...
Página 82 Подключите индикатор Power LED к этому разъему для отображения (3-контактный PLED1) статуса питания системы. Этот (см. стр. 2, п. 22) светодиод продолжит мигать в режиме S1. Светодиод будет выключен в режимах S3/S4 или S5 (система выключена). ASRock 970 Extreme3 R2.0 Motherboard...
Página 83 следует использовать контакты 1-3. Контакты 1-3 подключены Установка вентилятора с 3-контактным разъемом (3-контактный CPU_FAN2) +12V (см. стр. 2, п. 5) CPU_FAN_SPEED Колодка питания ATX Подключите к этой колодке кабель питания ATX. (24-контактный ATXPWR1) (см. стр. 2, п. 9) ASRock 970 Extreme3 R2.0 Motherboard...
Página 84 обеспечивает подачу выходного (2-контактный HDMI_SPDIF1) аудиосигнала на VGA-карту (см. стр. 2, п. 31) HDMI, что позволяет подключать к системе цифровые телевизоры, проекторы или жидкокристаллические панели HDMI. Соедините эту колодку с разъемом HDMI_SPDIF на VGA- карте HDMI. ASRock 970 Extreme3 R2.0 Motherboard...
Página 85 Если в вашем компьютере включена функция автозапуска (AUTORUN), то на экране автоматически появится главное меню компакт-диска (Main Menu). Если этого не произошло, найдите в папке BIN на компакт-диске поддержки файл ASSETUP.EXE и дважды щелкните на нем, чтобы открыть меню. ASRock 970 Extreme3 R2.0 Motherboard...
Página 86: Introdução
Gratos por comprar nossa placa–mãe 970 Extreme3 R2.0 um produto confiável feito com ASRock um estrito controle de qualidade consistente. Com um excelente desempenho, essa placa é dotada de um projeto robusto que atende a ASRock de compromisso com a qualidade e durabilidade.
Página 87: Especificações
(Realtek ALC892 Audio Codec) - Suporte áudio Blu-ray superior - PCIE x1 Gigabit LAN 10/100/1000 Mb/s - Realtek RTL8111E - Suporta Wake-On-LAN - Suporta Detecção de cabo LAN - Suporta Ethernet com Eficiência Energética 802.3az - Suporta PXE ASRock 970 Extreme3 R2.0 Motherboard...
Página 88 - 32Mb BIOS UEFI oficial da AMI com suporte para GUI - Suporta dispositivos “Plug and Play” - ACPI 1.1 atendendo a eventos de “wake up” - Suporta dispositivos sem jumper - Suporte para SMBIOS 2.3.1 ASRock 970 Extreme3 R2.0 Motherboard...
Página 89 64 bits / XP / XP de 64 bits Certificações - FCC, CE, WHQL - “ErP/EuP Ready” (é necessária alimentação eléctrica “ErP/ EuP Ready”) * Para informações mais detalhadas por favor visite o nosso sítio Web: http://www.asrock.com ASRock 970 Extreme3 R2.0 Motherboard...
Página 90 CMOS. Tenha em atenção que a palavra-passe, data, hora, perfil predefinido de utilizador, 1394 GUID e endereço MAC apenas serão limpos se a bateria do CMOS for retirada. ASRock 970 Extreme3 R2.0 Motherboard...
Página 91 USB 2.0 nesta placa-mãe. Cada ligação USB 2.0 pode suportar dois portas USB 2.0. (USB_6_7 de 9 pinos) (veja a folha 2, No. 27) USB_PWR (USB_8_9 de 9 pinos) (veja a folha 2, No. 28) DUMMY USB_PWR ASRock 970 Extreme3 R2.0 Motherboard...
Página 92 Aceda ao separador “Microfone frontal” no painel de Controlo Realtek. Ajuste o “Volume de gravação”. Conector do painel do sistema Este conector acomoda várias funções do painel frontal do (PANEL1 de 9 pinos) sistema. (veja a folha 2, No. 23) ASRock 970 Extreme3 R2.0 Motherboard...
Página 93 (veja a folha 2, No. 22) do sistema. O LED ficará acesso quando o sistema estiver em funcionamento. O LED fica intermitente no estado S1. O LED fica desligado nos estados S3/S4 ou no estado S5 (desligado). ASRock 970 Extreme3 R2.0 Motherboard...
Página 94 20 pinos. Para usar a fonte de alimentação de 20 pinos, por favor ligue a sua fonte de alimentação com o Pino 1 e o Pino 13. Instalação da Fonte de alimentação ATX de 20 Pinos ASRock 970 Extreme3 R2.0 Motherboard...
Página 95 IntA_P3_SSRX+ entrada/saída, há uns ligações (veja a folha 2, No. 38) IntA_P2_SSRX+ USB 3.0 nesta placa-mãe. IntA_P3_SSTX- IntA_P2_SSTX- IntA_P3_SSTX+ Cada ligação USB 3.0 pode IntA_P2_SSTX+ suportar dois portas USB 3.0. IntA_P3_D- IntA_P2_D- IntA_P3_D+ IntA_P2_D+ DUMMY ASRock 970 Extreme3 R2.0 Motherboard...
Página 96 CD na leitora de CD-ROM do computador. Automaticamente iniciará o menu principal, casa o AUTORUN esteja ativado. Se o menu principal não aparecer automaticamente, explore o CD e execute o “ASSETUP.EXE” localizado na pasta BIN. ASRock 970 Extreme3 R2.0 Motherboard...
Página 97 önceden haber verilmeksizin değişebilir. Bu belgede değişiklik yapılması durumun -da, güncelleştirilmiş sürüm ayrıca haber verilmeksizin ASRock web sitesinde sunulur. En son VGA kartlarını ve CPU destek listelerini de ASRock web sitesinde bulabilirsiniz. ASRock web sitesi http://www.asrock.com Bu anakartla ilgili teknik desteğe ihtiyacınız olursa, kullandığınız modele özel bilgiler için lütfen web sitemizi ziyaret edin.
Página 98 - İçerik Korumalı (Realtek ALC892 Ses Kodeki) 7,1 Kanal HD - Premium Blu-ray ses desteği - PCIE x1 Gigabit LAN 10/100/1000 Mb/sn - Realtek RTL8111E - LAN’da Uyan özelliğini destekler - LAN Kablo Algılama’yı destekler - Enerji Verimli Ethernet 802.3az desteği - PXE destekler ASRock 970 Extreme3 R2.0 Motherboard...
Página 99 - Jumpersız ayarlamayı destekler - SMBIOS 2.3.1 Desteği - CPU, VCCM, NB, SB Voltaj Çoklu ayarı Destek CD’si - Sürücüler, Yardımcı Programlar, AntiVirüs Yazılımı (Deneme Sürümü), CyberLink MediaEspresso 6.5 Deneme Sürümü, Google Chrome Browser ve Toolbar ASRock 970 Extreme3 R2.0 Motherboard...
Página 100 64-bit / XP / XP 64-bit uyumlu Sertifikalar - FCC, CE, WHQL - ErP/EuP Hazır (ErP/EuP hazır güç kaynağı gerekli) * Ayrıntılı ürün bilgileri için lütfen web sitemizi ziyaret edin: http://www.asrock.com 1.3 Jumper'ların Ayarı Şekilde jumper'ların nasıl ayarlandıkları gösterilmektedir. Jumper kapağı pinler üzerine yerleştirildiğinde jumper "Kapalı"...
Página 101 (9-pinli USB_6_7) (bkz. s.2 No. 27) USB_PWR (9-pinli USB_8_9) (bkz. s.2 No. 28) DUMMY USB_PWR Kızılötesi Modülü Fişi Bu fiş, isteğe bağlı bir kablosuz aktarma ve alma kızılötesi (5-pinli IR1) modülünü destekler. (bkz. s.2 No. 29) ASRock 970 Extreme3 R2.0 Motherboard...
Página 102 Kasa üzerindeki güç anahtarını ön panele bağlayın. Güç anahtarını kullanarak sisteminizi kapatma şeklinizi yapılandırabilirsiniz. RESET (Sıfırlama Anahtarı): Kasa üzerindeki sıfırlama anahtarını ön panele bağlayın. Bilgisayar donarsa veya normal bir yeniden başlatma gerçekleştirilemezse, bilgisayarı yeniden başlatmak için sıfırlama anahtarına basın. ASRock 970 Extreme3 R2.0 Motherboard...
Página 103 (bkz. s.2 No. 12) bağlayın. CHA_FAN1/2/3 fan hızı UEFI veya AXTU yoluyla (3-pinli CHA_FAN2) +12V CHA_FAN_SPEED kontrol edilebilir. (bkz. s.2 No. 15) (3-pinli CHA_FAN3) (bkz. s.2 No. 2) (3-pinli PWR_FAN1) (bkz. s.2 No. 10) ASRock 970 Extreme3 R2.0 Motherboard...
Página 104 Bu anakart 8-pinli ATX 12V güç konektörü sağlasa da geleneksel bir 4-pinli ATX 12V güç kaynağı bağlarsanız da çalışabilir. 4-pinli ATX güç kaynağını kullanmak için, lütfen güç kaynağınızı Pin 1 ve Pin 5'le birlikte takın. 4-Pinli ATX 12V Güç Kaynağını Takma ASRock 970 Extreme3 R2.0 Motherboard...
Página 105 (bkz. s.2 No. 38) IntA_P2_SSRX- IntA_P3_SSRX+ IntA_P2_SSRX+ kart üzerinde bir adet USB 3.0 IntA_P3_SSTX- IntA_P2_SSTX- bağlantısı bulunur. Bu USB 3.0 IntA_P3_SSTX+ IntA_P2_SSTX+ bağlantısı iki adet USB 3.0 IntA_P3_D- IntA_P2_D- IntA_P3_D+ bağlantı noktasını IntA_P2_D+ DUMMY destekleyebilir. ASRock 970 Extreme3 R2.0 Motherboard...
Página 106 Destek CD'sini kullanmaya başlamak için, CD'yi CDROM sürücünüze takın. Bilgisayarınızda "OTOMATİK KULLAN" özelliği etkinleştirilmişse, Ana Menüyü otomatik olarak görüntüler. Ana Menü otomatik olarak görüntülenmezse, menüleri görüntülemek için Destek CD'sinin “BIN” klasöründeki "ASSETUP.EXE" dosyasını bulun ve çift tıklatın. ASRock 970 Extreme3 R2.0 Motherboard...
Página 107 1. 제품소개 ASRock 의 970 Extreme3 R2.0 메인 보드를 구매하여 주신것에 대하여 감사 드립니 다 . 이 메인보드는 엄격한 품질관리 하에 생산되어진 신뢰성 있는 메인보드 입니다 . 이 제품은 고 품격 디자인과 함께 ASRock 의 우수한 품질과 최고의 안정성을 자랑하...
Página 108 - Premium Blu-ray 오디오 지원 랜 - PCIE x1 Gigabit LAN 10/100/1000 Mb/s - Realtek RTL8111E - 웨이크 - 온 - 랜 지원 - LAN 케이블 감지 지원 - 절전형 이더넷 802.3az 지원 - PXE 지원 ASRock 970 Extreme3 R2.0 Motherboard...
Página 109 - 32Mb GUI 지원을 제공하는 AMI UEFI 적합형 BIOS -“플러그 앤 플레이”지원 - ACPI 1.1 웨이크 - 업 이벤트와의 호환 - 점퍼 프리 지원 - 점퍼 프리 지원 ; SMBIOS 2.3.1 지원 - CPU, VCCM, NB, SB 전압 멀티 조절 ASRock 970 Extreme3 R2.0 Motherboard...
Página 110 8/8 64 비트 /7/7 64 비트 /Vista Vista 64 비트 /XP/XP 64 비트 와 호환 인증서 - FCC, CE, WHQL - ErP/EuP 지원 (ErP/EuP 지원 전원 공급기가 요구됨 ) * 상세한 제품정보는 당사의 웹사이트를 방문할수있습니다 . http://www.asrock.com ASRock 970 Extreme3 R2.0 Motherboard...
Página 111 삭제해야 하는 경우 먼저 시스템을 부팅하고 CMOS 를 종료하고 삭제 작업을 해 야 합니다 . CMOS 배터리를 제거할 경우에만 암호 , 날짜 , 시간 , 사용자 기본 프 로파일 , 1394 GUID, MAC 주소가 삭제됩니다 . ASRock 970 Extreme3 R2.0 Motherboard...
Página 112 는 2 개의 USB 2.0 포트를 지원 할 수 있습니다 . (9 핀 USB_6_7) (2 페이지 , 27 번 항목 참조 ) USB_PWR (9 핀 USB_8_9) (2 페이지 , 28 번 항목 참조 ) DUMMY USB_PWR ASRock 970 Extreme3 R2.0 Motherboard...
Página 113 Realtek 제어판에서 “FrontMic” ( 앞면 마이크 ) 로 가서 “Recording Volume” ( 리코딩 볼륨 ) 을 조정합니다 . 시스템 콘넥터 이 콘넥터는 시스템 전면 패 널기능을 지원하기 위한 (9 핀 PANEL1) 것입니다 . (2 페이지 , 23 번 항목 참조 ) ASRock 970 Extreme3 R2.0 Motherboard...
Página 114 (2 페이지 , 22 번 항목 참조 ) 는 LED 에 전원이 켜져 있습니 다 . S1 상태에서는 LED 가 계 속 깜박입니다 . S3/S4 상태 또 는 S5 상태에서는 LED 가 꺼집 니다 ( 전원 꺼짐 ). ASRock 970 Extreme3 R2.0 Motherboard...
Página 115 이 마더보드는 24 핀 ATX 전원 커넥터를 제공하지만 , 종래의 20 핀 ATX 전원 공급장치를 사용해도 작동이 가능합니다 . 20 핀 ATX 전원 공급장치를 사용하려면 , Pin 1 과 Pin 13 으로 전원공급장치를 연결하십시오 . 20 핀 ATX 전원 공급장치 설치 ASRock 970 Extreme3 R2.0 Motherboard...
Página 116 (2 페이지 , 38 번 항목 참조 ) IntA_P2_SSRX+ 습니다 . 이 USB 3.0 헤더는 2 개 IntA_P3_SSTX- IntA_P2_SSTX- IntA_P3_SSTX+ 의 USB 3.0 포트를 지원할 수 있 IntA_P2_SSTX+ 습니다 . IntA_P3_D- IntA_P2_D- IntA_P3_D+ IntA_P2_D+ DUMMY ASRock 970 Extreme3 R2.0 Motherboard...
Página 117 으로 메인 메뉴를 모니터에 디스플레이 시켜 줄 것입니다 . 만일 자동으로 메인 메뉴 가 나타나지 않는다면 , 보조 CD 의 디스플레이 메뉴 안에 있는 BIN 폴더 ASSETUP. EXE 파일을 더블 클릭하여 주시기 바랍니다 . (D: \ BIN \ ASSETUP.EXE, D: 는 CD-ROM 드라이브 ) ASRock 970 Extreme3 R2.0 Motherboard...
Página 118 このマザーボードに関連する技術サポートが必要な場合、当社の Web サイトにアクセスし、使用しているモデルについての特定情報を見つけてください。 www.asrock.com/support/index.asp 1.1 パッケージ内容 ASRock 970 Extreme3 R2.0 マザーボード (ATX フォームファクター ) ASRock 970 Extreme3 R2.0 クイックインストレーションガイド ASRock 970 Extreme3 R2.0 サポート CD 2 x シリアル ATA (SATA) データケーブル（オプション） 1 x I/O パネルシールド ASRockからのお知らせ ...
Página 119 - 7.1 CH HD オーディオ ( コンテンツ保護付 ) (Realtek ALC892 オーディオ Codec) - Premium Blu-ray オーディオのサポー - PCIE x1 Gigabit LAN 10/100/1000 Mb/s - Realtek RTL8111E - Wake-On-LAN をサポート - LAN ケーブル検出をサポート - Energy Efficient Ethernet 802.3az をサポート - PXE に対応 ASRock 970 Extreme3 R2.0 Motherboard...
Página 120 - USB 3.0 ヘッダー (USB 3.0 用 2 ポートをサポート ) x 1 BIOS 関連機能 - 32Mb AMI UEFI Legal BIOS（GUI サポート） - プラグ＆プレイをサポート - ACPI 1.1 準拠ウェイクアップイベント - jumperfree モードサポート - SMBIOS 2.3.1 サポート - CPU、VCCM、NB、SB ブリッジ電圧 ASRock 970 Extreme3 R2.0 Motherboard...
Página 121 - CPU/ シャーシファンマルチ速度制御 - 電源モニター : +12V, +5V, +3.3V, Vcore ® ® - Microsoft Windows 8/8 64-bit/7/7 64-bit/Vista Vista 64-bit/XP/XP 64-bit compliant ® 認証 - FCC, CE, Microsoft WHQL 認証済み - ErP/EuP 対応（ErP/EuP 対応の電源装置が必要です） * 製品の詳細については、http://www.asrock.com を御覧なさい。 ASRock 970 Extreme3 R2.0 Motherboard...
Página 122 CMOS の消去注 : CLRCMOS1 により、CMOS のデータをクリアできます。システムパラメータをクリアしデフォルト設定にリセットするには、コンピュータの電源をオフにし、電源装置から電源コードを抜いてください。15 秒待ってから、ジャンパキャップを使用して CLRCMOS1 のピン 2 とピン 3 を 5 秒間ショートしてください。ただし、 BIOS 更新の後すぐには CMOS をクリアしないでください。BIOS の更新の終了後直ちに CMOS をクリアする必要がある場合、まずシステムを起動してからシャットダウンし、その後クリア CMOS アクションを実行する必要があります。パスワード、日付、時刻、ユーザーデフォルトのプロファイルを忘れずにメモしてください。1394 GUID と MAC アドレスは、CMOS バッテリを取り外した場合のみ消去されます。 ASRock 970 Extreme3 R2.0 Motherboard...
Página 123 ぞれの USB 2.0 ヘッダは 2 つの USB 2.0 ポートをサポートできます。 (9 ピン USB_6_7) ページ２, アイテム 27 を参照 USB_PWR (9 ピン USB_8_9) ページ２, アイテム 28 を参照 DUMMY USB_PWR 赤外線モジュールコネクタこのコネクタは赤外線の無線送受信モジュールに対応します。 (5 ピン IR1) ページ２, アイテム 29 を参照 ASRock 970 Extreme3 R2.0 Motherboard...
Página 124 64-bit OS の場合 : Realtek コントロールパネルから “ FrontMic ” ( フロントマイク ) タブを開きます。 “ Recording Volume ” ( 録音音量 ) を調整します。システムパネルコネクタこのコネクタは数種類のシステムフロントパネルの機能を提供しま (9 ピン PANEL1) す。ページ２, アイテム 23 を参照 ASRock 970 Extreme3 R2.0 Motherboard...
Página 125 S5 ステータス ( 電源オフ ) の場合、 LED は消灯します。シャーシおよび電源ファンコネクタファンケーブルをファンコネクタに接続し、黒いワイヤをアースピ (4 ピン CHA_FAN1) ページ２, アイテム 12 を参照ンに合わせてください。CHA_ FAN1/2/3 ファン速度は、UEFI または AXTU を通して制御可能できま (3 ピン CHA_FAN2) +12V す。 CHA_FAN_SPEED ページ２, アイテム 15 を参照 ASRock 970 Extreme3 R2.0 Motherboard...
Página 126 従来の 20 ピン ATX 電源装置を採用している場合でも作動します。 20 ピン ATX 電源を使用するには、ピン 1 およびピン 13 と共に電源装置にプラグを差し込みます。 20 ピン ATX 電源装置の取り付け ATX 12V コネクタこのコネクタには CPU に Vcore 電源を供給できるように、ATX 12V (8 ピン ATX12V1) プラグを備えたサワーサプライをページ２, アイテム 1 を参照接続する必要があることに注意してください。接続に問題があると、電源は正しく供給されません。 ASRock 970 Extreme3 R2.0 Motherboard...
Página 127 Vbus IntA_P3_SSRX- ードに 1 つの USB 3.0 ヘッダが搭載ページ 2, アイテム 38 を参照 IntA_P3_SSRX+ IntA_P2_SSRX- IntA_P2_SSRX+ されています。それぞれの USB 3.0 IntA_P3_SSTX- ヘッダは 2 つの USB 3.0 ポートをサ IntA_P2_SSTX- IntA_P3_SSTX+ IntA_P2_SSTX+ ポートできます。 IntA_P3_D- IntA_P2_D- IntA_P3_D+ IntA_P2_D+ DUMMY ASRock 970 Extreme3 R2.0 Motherboard...
Página 128 8 / 8 64-bit / 7 / 7 64-bit / Vista / Vista 64-bit / XP / XP 64-bit といった様々なマイクロソフトウインドウズオペレーティングシステムをサポートします。マザーボードに付属しているサポート CD はマザーボードの特徴を有効にするために必要なドライバやユーティリティを含んでいます。サポート CD を使用するには、CDROM ドライブに CD を挿入してください。AUTORUN 機能が有効な場合、自動的にメインメニュウが立ち上がります。AUTORUN 機能が無効な場合、サポート CD 内の BIN フォルダにある ASSETUP.EXE をダブルクリックすることにより、メインメニュウが立ち上がります。 ASRock 970 Extreme3 R2.0 Motherboard...
Página 129 1. 主板簡介謝謝你采用了華擎 970 Extreme3 R2.0 主板 , 本主板由華擎嚴格制造 , 質量可靠 , 穩定性好 , 能夠獲得卓越的性能。本安裝指南介紹了安裝主板的步驟。更加詳細的主板信息可參看驅動光盤的用戶手冊。由于主板規格和 BIOS 軟件將不斷升級 , 本手冊之相關內容變更恕不另行通知。請留意華擎网站上公布的升級版本。你也可以在華擎網站找到最新的顯卡和 CPU 支持表。華擎网址：http://www.asrock.com 如果您需要與此主板有關的技術支持 , 請參觀我們的網站以了解您使用機種的規格信息。 www.asrock.com/support/index.asp 1.1 包裝盒內物品華擎 970 Extreme3 R2.0 主板 (ATX 規格 ) 華擎...
Página 130 - 7.1 聲道高保真音頻 , 支持內容保護功能 (Realtek ALC892 音頻編解碼器 ) - 支持優質藍光音效板載 LAN 功能 - PCIE x1 Gigabit LAN 10/100/1000 Mb/s - Realtek RTL8111E - 支持网路喚醒（Wake-On-LAN） - 支持網路線偵測功能 - 支持 Energy Efficient Ethernet 802.3az - 支持 PXE ASRock 970 Extreme3 R2.0 Motherboard...
Página 131 - 1 x USB 3.0 接針 ( 可支持 2 個額外的 USB 3.0 接口 ) BIOS - 32Mb AMI UEFI Legal BIOS, 支持 GUI - 支持即插即用（Plug and Play,PnP） - ACPI 1.1 電源管理 - 支持喚醒功能 - 支持 jumperfree 免跳線模式 - 支持 SMBIOS 2.3.1 - CPU, VCCM, NB, SB 電壓多功能調節器 ASRock 970 Extreme3 R2.0 Motherboard...
Página 132 線帽將 C L R C M O S1 上的插針 2 和插針 3 短接 5 秒。但是，請勿在更新 B I O S 后立即清除 C M O S。如果需要在更新 B I O S 后立即清除 C M O S，必須在執行 C M O S 清除操作之前，先啟動然后關閉系統。請注意，只有取出 C M O S 電池，密碼、日期、時間、用戶默認配置文件、1394 GUID 和 MAC 地址才會被清除。 ASRock 970 Extreme3 R2.0 Motherboard...
Página 133 (9 針 USB_6_7) ( 見第 2 頁第 27 項 ) USB_PWR (9 針 USB_8_9) ( 見第 2 頁第 28 項 ) DUMMY USB_PWR 紅外線模塊接頭這個接頭支持一個選配的無線發送和接受紅外線的 (5 針 IR1) 模塊。 ( 見第 2 頁第 29 項 ) ASRock 970 Extreme3 R2.0 Motherboard...
Página 134 8 / 8 64 位元 / 7 / 7 64 位元 / Vista / Vista 位元操作系統中 : 在 Realtek 控制面板中點擊”FrontMic”。調節”Recording Volume”。系統面板接頭這個接頭提供數個系統前面板功能。 (9 針 PANEL1) ( 見第 2 頁第 23 項 ) 根據下面的針腳說明連接機箱上的電源開關、重啟按鈕與系統狀態指示燈到這個排針。根據之前請注意針腳的正負極。 PWRBTN( 電源開關 ): 連接機箱前面板的電源開關。您可以設置用電源鍵關閉系統的方式。 RESET( 重啟開關 ): 連接機箱前面板的重啟開關。當電腦死機且無法正常重新啟動時 , 可按下重啟開關重新啟動電腦。 ASRock 970 Extreme3 R2.0 Motherboard...
Página 135 ( 見第 2 頁第 2 項 ) (3 針 PWR_FAN1) ( 見第 2 頁第 10 項 ) CPU 風扇接頭請將 CPU 風扇連接線接到這個 FAN_SPEED_CONTROL CPU_FAN_SPEED 接頭，並讓黑線與接地的針腳 (4 針 CPU_FAN1) +12V 相接。 ( 見第 2 頁第 6 項 ) 1 2 3 4 ASRock 970 Extreme3 R2.0 Motherboard...
Página 136 ATX 12V 電源。為了使用 4-pin ATX 12V 電源 , 請順著 Pin 1 和 Pin 5 插上電源接頭。 4-Pin ATX 12V 電源安裝說明串行接口連接器這個 COM1 端口支持一個串行接口的外設。 (9 針 COM1) ( 見第 2 頁第 30 項 ) ASRock 970 Extreme3 R2.0 Motherboard...
Página 137 進行常規檢驗。如果你需要在開機自檢 ( P O S T ) 之后進入 B I O S 設置程序，請按下 <Ctrl>+<Alt>+<Delete> 鍵重新啟動電腦，或者按下系統面板上的重啟按鈕。有關 BIOS 設置的詳細信息，請查閱隨機支持光盤裡的用戶手冊 (PDF 文件 )。 3. 支持光盤信息 ® ® 本主板支持各種微軟視窗操作系統：Microsoft Windows 8/8 64 位元 /7/7 64 位元 /Vista /Vista 64 位元 /XP/XP 64 位元。主板隨機支持光盤包含各種有助于提高主板效能的必要驅動和實用程序。請將隨機支持光盤放入光驅裡，如果電腦的“自動運行”功能已啟用，屏幕將會自動顯示主菜單。如果主菜單不能自動顯示，請查找支持光盤內 BIN 文件夾下的“ASSETUP.EXE”，并雙擊它，即可調出主菜單。 ASRock 970 Extreme3 R2.0 Motherboard...
Página 138 有害物質或元素部件名稱鉛 (Pb) 鎘 (Cd) 汞 (Hg) 六价鉻 (Cr(VI)) 多溴聯苯 (PBB) 多溴二苯醚 (PBDE) 印刷電路板及電子組件外部信號連接頭及線材 O: 表示該有毒有害物質在該部件所有均質材料中的含量均在 SJ/T 11363-2006 標準規定的限量要求以下。 X: 表示該有毒有害物質至少在該部件的某一均質材料中的含量超出 SJ/T 11363-2006 標準規定的限量要求，然該部件仍符合歐盟指令 2002/95/EC 的規範。備註 : 此產品所標示之環保使用年限，系指在一般正常使用狀況下。 ASRock 970 Extreme3 R2.0 Motherboard...
Página 139 1. 主機板簡介謝謝你採用了華擎 970 Extreme3 R2.0 主機板 , 本主機板由華擎嚴格製造 , 品質可靠 , 穩定性好 , 能夠獲得卓越的性能。此快速安裝指南包括了主機板介紹和分步驟安裝指導。您可以查看支持光碟裡的使用手冊了解更詳細的資料。由於主機板規格和 BIOS 軟體將不斷更新 , 本手冊之相關內容變更恕不另行通知。請留意華擎網站上公布的更新版本。你也可以在華擎網站找到最新的顯示卡和 CPU 支援列表。華擎網址：http://www.asrock.com 如果您需要與此主機板有關的技術支援 , 請參觀我們的網站以了解您使用機種的規格訊息。 www.asrock.com/support/index.asp 1.1 包裝盒內物品華擎 970 Extreme3 R2.0 主機板 (ATX 規格 ) 華擎...
Página 140 音效 - 7.1 聲道高清晰音效 , 支援內容保護功能 (Realtek ALC892 音效編解碼器 ) - 支援高級藍光音效網路功能 - PCIE x1 Gigabit LAN 10/100/1000 Mb/s - Realtek RTL8111E - 支援網路喚醒（Wake-On-LAN） - 支援網路線偵測功能 - 支援 Energy Efficient Ethernet 802.3az - 支援預先開機執行環境（PXE） ASRock 970 Extreme3 R2.0 Motherboard...
Página 141 - 1 x USB 3.0 接頭 ( 可支援 2 個額外的 USB 3.0 接口 ) BIOS - 32Mb AMI UEFI Legal BIOS ( 支援 GUI) - 支援即插即用（Plug and Play,PnP） - ACPI 1.1 電源管理 - 支援喚醒功能 - 支援 jumperfree 免跳線模式 - 支援 SMBIOS 2.3.1 - CPU,VCCM,NB,SB 電壓多功能調節器 ASRock 970 Extreme3 R2.0 Motherboard...
Página 142 註： C L R C M O S1 可供您清除 C M O S 中的資料。若要清除及重設系統參數並恢復為預設設定，請先關閉電腦電源，並從電源插座中拔下電源線，等待 15 秒鐘之後，使用跳線帽使 CLRCMOS1 的 pin2 及 pin3 短路 5 秒的時間。但請勿於更新 BIOS 後立即清除 CMOS。如需於更新 BIOS 後立即清除 CMOS，您必須先開機再關機，然後再執行 CMOS 清除操作。請注意，只有在移除 C M O S 電池的情況下，密碼、日期、時間、使用者預設設定檔、1394 GUID 及 MAC 位址才會清除。 ASRock 970 Extreme3 R2.0 Motherboard...
Página 143 ( 見第 2 頁第 27 項 ) (9 針 USB_8_9) ( 見第 2 頁第 28 項 ) USB_PWR DUMMY USB_PWR 紅外線模組接頭這個接頭支援一個選配的模組 , 可用來無線傳輸和接收紅 (5 針 IR1) 外線。 ( 見第 2 頁第 29 項 ) ASRock 970 Extreme3 R2.0 Motherboard...
Página 144 8 / 8 64 位元 / 7 / 7 64 位元 / Vista / Vista 位元作業系統中 : 在 Realtek 控制面板中點選”FrontMic”。調整”Recording Volume”。系統面板接頭可接各種不同燈，電源開關及重啟鍵等各種連線。 (9 針 PANEL1) ( 見第 2 頁第 23 項 ) 請根據下面的腳位說明連接機箱上的電源開關、重開按鈕與系統狀態指示燈到這個接頭。請先注意針腳的正負極。 PWRBTN( 電源開關 ): 連接機箱前面板的電源開關。您可以設定用電源鍵關閉系統的方式。 RESET( 重開開關 ): 連接機箱前面板的重開開關。當電腦當機且無法正常重新啟動時 , 可按下重開開關重新啟動電腦。 ASRock 970 Extreme3 R2.0 Motherboard...
Página 145 ( 見第 2 頁第 2 項 ) (3 針 PWR_FAN1) ( 見第 2 頁第 10 項 ) CPU 風扇接頭請將 CPU 風扇連接線接到這個 FAN_SPEED_CONTROL 接頭，並讓黑線與接地的針腳 (4 針 CPU_FAN1) CPU_FAN_SPEED +12V 相接。 ( 見第 2 頁第 6 項 ) 1 2 3 4 ASRock 970 Extreme3 R2.0 Motherboard...
Página 146 4-pin ATX 12V 電源。為了使用 4-pin ATX 12V 電源 , 請順著 Pin 1 和 Pin 5 插上電源接頭。 4-Pin ATX 12V 電源安裝說明序列埠這個序列埠 COM1 支援一個序列埠的裝置。 (9 針 COM1) ( 見第 2 頁第 30 項 ) ASRock 970 Extreme3 R2.0 Motherboard...
Página 147 運行需要時，測試和初始化元件。有關 B I O S 設置的詳細訊息，請查閱隨機支援光碟裡的使用手冊 (PDF 文件 )。 3. 支援光碟訊息 ® ® ® 本主板支援各種微軟 Windows 操作系統：Microsoft Windows 8/8 64 位元 /7/7 64 位元 /Vista /Vista 64 位元 /XP/XP 64 位元。主板附帶的支援光碟包含各種有助於提高主板效能的必要驅動和實用程式。請將隨機支援光碟放入光碟機裡，如果系統的“自動運行”功能已啟用，銀幕將會自動顯示主菜單。如果主菜單不能自動顯示，請查閱支援光碟內 BIN 文件夾下的 ASSETUP.EXE 文件並雙點它，即可調出主菜單。 ASRock 970 Extreme3 R2.0 Motherboard...
Página 148 Dalam kondisi terjadinya modifikasi buku pedoman ini, versi baru akan diperlihatkan dalam website ASRock tanpa peringatan lebih. Anda dapat mendapatkan kartu- kartu yang paling baru dan daftar bantuan CPU pada website ASRock. Website ASRock http://www.asrock.com 1.1 Isi Paket Papan Induk 970 Extreme3 R2.0 ASRock (Faktor Form ATX)
Página 149 (Realtek ALC892 Audio Codec) - Menggunakan Premium Blu-ray audio - PCIE x1 Gigabit LAN 10/100/1000 Mb/s - Realtek RTL8111E - Menggunakan Wake-On-LAN - Mendukung Deteksi Kabel LAN - Mendukung Energy Efficient Ethernet 802.3az - Mendukung PXE ASRock 970 Extreme3 R2.0 Motherboard...
Página 150 - AMI UEFI Legal BIOS dengan dukungan GUI - Menggunakan “Plug and Play” - ACPI 1.1 Compliance Wake Up Events - Menggunakan jumperfree - Penyokong AMBIOS 2.3.1 - Penyesuaian berbagai tegangan CPU, VCCM, NB, SB ASRock 970 Extreme3 R2.0 Motherboard...
Página 151 8 / 8 64-bit / 7 / 7 64-bit / Vista / Vista 64-bit / XP / XP 64-bit Sertifikasi - FCC, CE, WHQL - ErP/EuP Ready (memerlukan catu daya ErP/EuP ready) * Untuk informasi rinci, silakan kunjungi website kami: http://www.asrock.com ASRock 970 Extreme3 R2.0 Motherboard...
Página 152 (“xxx” is the device which contains your Windows installation files. Normally it is an optical drive.) You can also press <F11> to launch boot menu at system POST and choose the item “UEFI:xxx“ to boot. ® 4. Start Windows installation. ASRock 970 Extreme3 R2.0 Motherboard...
Página 153 4. Press <F11> to enter Boot Manual. Choose UEFI : Built - in EFI Shell. 5. Key in drvcfg, for example you will see below: Drv[4E] Ctrl[B5] Lang[eng] 6. Key in dh [Drv number], for example: key in dh 4E. ASRock 970 Extreme3 R2.0 Motherboard...
Página 154 For example: key in drvcfg –s 4E B5. 8. Choose Logical Drive Main Menu to set up Raid Drive. 9. Choose Logical Drive Create Menu to create a Raid Drive. 10. Choose Usable Physical Drive List to select Raid HDD. ASRock 970 Extreme3 R2.0 Motherboard...
Página 155 14. Press <F10> to exit Utility. 15. During reboot, please press <F11> to enter Boot Manual. Choose UEFI: SCSI CD/DVD Drive. ® * This option only shows on Windows 8 64-bit, 7 64-bit and Vista 64-bit OS. ASRock 970 Extreme3 R2.0 Motherboard...
Página 156 Microsoft suggested solution: A. Disable System Restore. a. Type “systempropertiesprotection” in the Start Menu. Then press "Enter". b. De-select Local Disks for System Restore. Then Click “Turn System Restore Off” to confirm. Then Press “Ok”. ASRock 970 Extreme3 R2.0 Motherboard...
Página 157 B. Disable “Volume Shadow Copy” service. a. Type “computer management” in the Start Menu, then press “Enter”. b. Go to “Services and Applications>Services”; Then double click “Volume Shadow Copy”. c. Set “Startup type” to “Disable” then Click “OK”. ASRock 970 Extreme3 R2.0 Motherboard...
Página 158 C. Reboot your system. (It may take about 5 mins to boot.) ® D. The Windows will install this hotfix then reboot by itself. E. Please start to install motherboard drivers and utilities. 17. Finish. ASRock 970 Extreme3 R2.0 Motherboard...
