Conexión De Las Entradas De Tensión De Fase Y Tensión Residual - Merlin Gerin Sepam 80 Serie Manual Del Usuario

Instalación

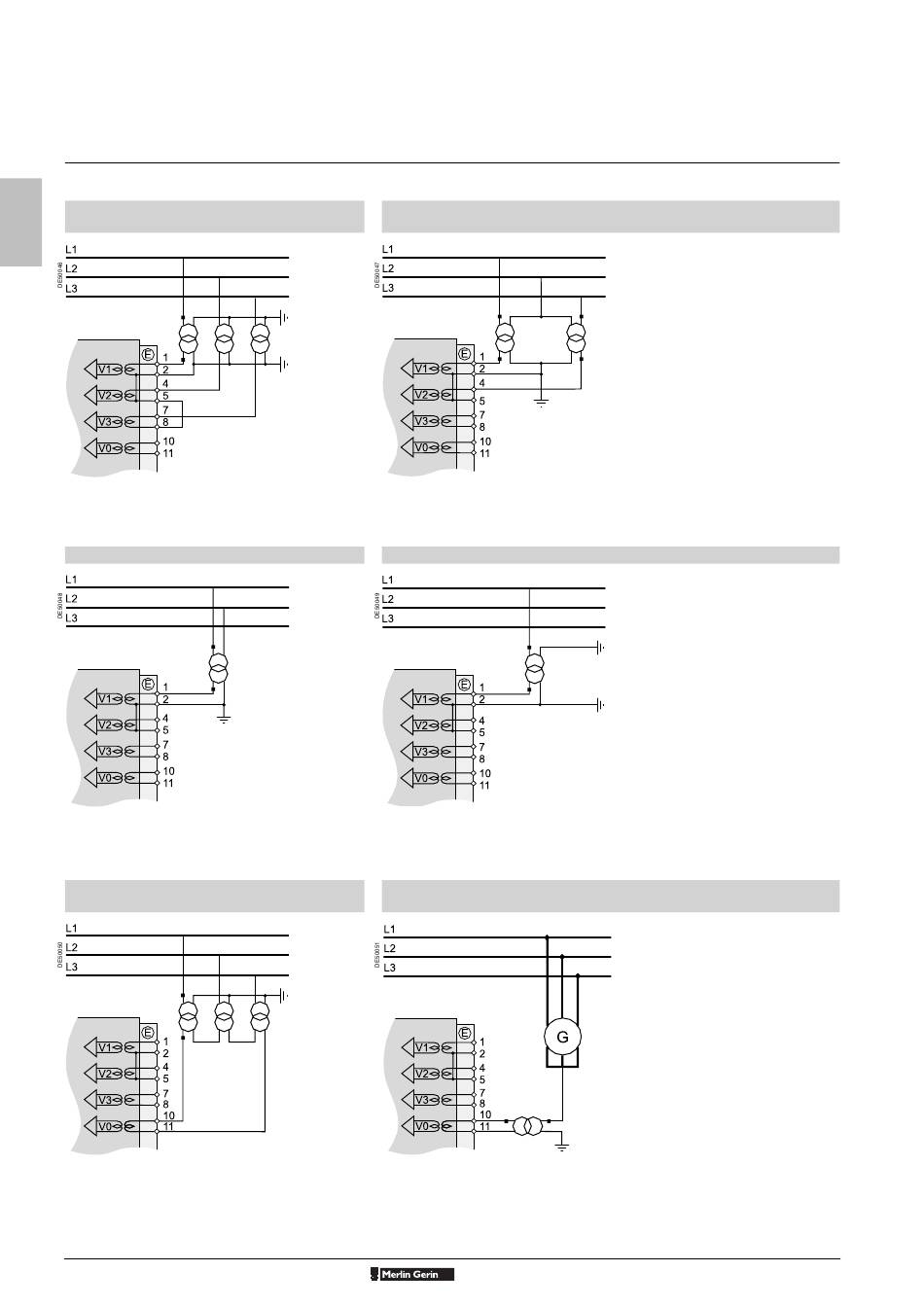

Variantes de conexión de las entradas de tensión de fase
Variante n˚ 1: para medir 3 tensiones simples
1
(3 V, conexión estándar)
La medida de las 3 tensiones simples permite calcular
la tensión residual, V0Σ.
Variante n˚ 3: para medir 1 tensión compuesta (1 U)
Esta variante no permite calcular la tensión residual.
Variantes de conexión de la entrada de tensión residual
Variante n˚ 5:
para medir la tensión residual V0
12
Unidad básica
Conexión de las entradas de tensión
de fase y tensión residual
Variante n˚ 2:
para medir 2 tensiones compuestas (2 U)
Esta variante no permite calcular la tensión residual.
Variante n˚ 4: para medir 1 tensión simple (1 V)
Esta variante no permite calcular la tensión residual.
Variante n˚ 6:
para medir la tensión residual Vnt en el punto neutro de un generador
