ALTENERGY POWER SYSTEM Inc.
emea.APsystems.com
APsystems
Cypresbaan 7, 2908 LT, Capelle aan den Ijssel, Países Bajos
Tel: +31-10-2582670
CORREO ELECTRÓNICO: info.emea@APsystems.com
APsystems
Rue des Monts d'Or, ZAC de Folliouses Sud-Les Echets 01700 Miribel, Francia
TEL: +33-481-65-60-40
CORREO ELECTRÓNICO:info.emea@APsystems.com
Manual de instalación

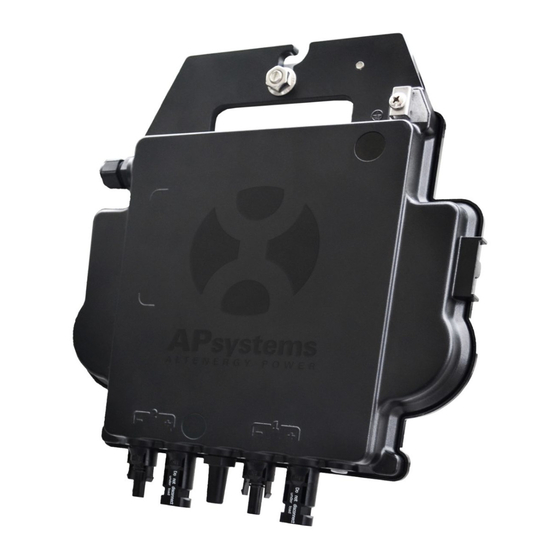

Microinversores de la serie DS3 de APsystems
Microinversor DS3 de APsystems
Microinversores DS3-L y DS3
(Para EMEA)
Escanee el código QR para obtener la
aplicación móvil y asistencia para la
instalación.
©
Todos los derechos reservados
.
Publicidad
Tabla de contenido
Solución de problemas
Manuales relacionados para APsystems DS3 Serie
Resumen de contenidos para APsystems DS3 Serie
- Página 1 Manual de instalación Microinversores de la serie DS3 de APsystems Microinversor DS3 de APsystems Microinversores DS3-L y DS3 (Para EMEA) ALTENERGY POWER SYSTEM Inc. emea.APsystems.com Escanee el código QR para obtener la APsystems aplicación móvil y asistencia para la Cypresbaan 7, 2908 LT, Capelle aan den Ijssel, Países Bajos instalación.
-
Página 2: Tabla De Contenido
4.3.4 Paso 4: conecte a tierra el sistema ....................10 4.3.5 Paso 5: conecte el microinversor APsystems al cable bus AC ............10 4.3.6 Paso 6: instale un tapón de cable bus en el extremo del cable bus AC .........11 4.3.7 Paso 7: conecte los microinversores APsystems a los módulos fotovoltaicos ...... -
Página 3: Instrucciones De Seguridad Importantes
Este manual contiene instrucciones importantes que hay que cumplir durante la instalación y el mantenimiento del microinversor fotovoltaico de APsystems con conexión a la red. A fin de reducir el riesgo de descarga eléctrica y garantizar una instalación y operación seguras del microinversor APsystems, los siguientes símbolos se mostrarán a lo largo de este documento para indicar situaciones peligrosas e instrucciones de seguridad importantes. -
Página 4: Declaración De Interferencias De Radio
1.Instrucciones de seguridad importantes 1.2 Declaración de interferencias de radio Conformidad CE EMC: el microinversor APsystems puede emitir energía de radiofrecuencia. Si no se instala y se usa conforme a las instrucciones, puede causar interferencias perjudiciales para las comunicaciones por radio. -
Página 5: Los Símbolos Sustituyen A Las Palabras En El Equipo, En Una Pantalla O En Los Manuales
Solo personal cualificado puede activar y operar el inversor y el sistema completo. Manual de instalación de la serie DS3 de APsystems... -
Página 6: Introducción Al Sistema Del Microinversor Apsystems
2.Introducción al sistema del microinversor APsystems El microinversor APsystems se usa en aplicaciones de utilidad interactiva enlazadas a la red y comprende tres elementos clave: Microinversor APsystems Unidad de comunicación de energía (ECU) de APsystems Sistema de Monitoreo y Análisis de Energía (EMA) de APsystems, sistema de monitorización y análisis... -
Página 7: Los Microinversores Apsystems Maximizan La Producción De Energía Fotovoltaica
Más fiable que los inversores centralizados o de cadena El sistema del microinversor APsystems distribuido garantiza que no exista un solo punto de fallo en todo el sistema fotovoltaico. Los microinversores APsystems están diseñados para operar a plena potencia a temperaturas ambiente al aire libre de hasta 65 °C (149 F). -
Página 8: Microinversor De La Serie Ds3 De Apsystems Introducción
Con un rendimiento y una eficiencia del 97%, una integración única con un 20% menos de componentes, APsystems DS3L y DS3 son un cambio en el juego de la energía fotovoltaica residencial y comercial. -
Página 9: Instalación Del Sistema Del Microinversor Apsystems
② Tenga en cuenta que solo los profesionales cualificados pueden instalar o reemplazar los microinversores APsystems. ③ Antes de instalar o usar un microinversor APsystems, lea las instrucciones y las advertencias en los documentos técnicos y en el sistema del microinversor APsystems y la matriz fotovoltaica. -
Página 10: Procedimiento De Instalación
Está estrictamente prohibido llevar el microinversor a mano por su cable de AC. 4.3.3 Paso 3: conecte los microinversores APsystems al bastidor a. Marque la ubicación del microinversor en la estructura, con respecto a la caja de conexiones del módulo fotovoltaico o cualquier otra obstrucción. -
Página 11: Paso 4: Conecte A Tierra El Sistema
Figura 3 brida de puesta a tierra 4.3.5 Paso 5: conecte el microinversor APsystems al cable bus AC Inserte el conector de AC del microinversor en el conector del cable troncal. Asegúrese de escuchar un «clic» como prueba de una conexión robusta. -
Página 12: Paso 6: Instale Un Tapón De Cable Bus En El Extremo Del Cable Bus Ac
Inserte el extremo del cable en el sello. d. Gire la tuerca con 3,3 N·m hasta que el el mecanismo de cierre coincida con la base. Figura 8 Tuerca Sello Cuerpo Manual de instalación de la serie DS3 de APsystems... -
Página 13: Paso 7: Conecte Los Microinversores Apsystems A Los Módulos Fotovoltaicos
4.Instalación del sistema del microinversor APsystems 4.3.7 Paso 7: conecte los microinversores APsystems a los módulos fotovoltaicos Figura 9 AVISO Al conectar los cables de DC, el microinversor debe parpadear inmediatamente en rojo una vez y en verde tres veces. Esto ocurrirá en cuanto los cables de DC estén enchufados y mostrará que el microinversor funciona correctamente. -
Página 14: Paso 8: Complete El Mapa De Instalación De Apsystems
4.Instalación del sistema del microinversor APsystems 4.3.8 Paso 8: complete el mapa de instalación de APsystems a. Cada microinversor APsystems tiene dos etiquetas de número de serie despegables. b. Complete el mapa de instalación pegando la etiqueta de identificación de cada microinversor en la ubicación correcta, y especifique la posición (1,2) y la orientación del módulo fotovoltaico... -
Página 15: Instrucciones De Funcionamiento Del Sistema Del Microinversor
Alternativamente, las secuencias de led pueden ser un indicador del estado de los microinversores (consulte la sección 6.1). 4. Nota: Una vez que la ECU se haya puesto en marcha de manera correcta, los microinversores APsystems comenzarán a enviar datos de rendimiento a la ECU. El tiempo necesario para que todos los microinversores del sistema informen a la ECU variará... -
Página 16: Resolución De Problemas
Un led rojo fijo indica que el microinversor ha detectado un error del interruptor del detector de fallo a tierra (GFDI) en el sistema fotovoltaico. A menos que se haya eliminado el error GFDI, el led permanecerá en rojo y la ECU seguirá informando del error. Póngase en contacto con el soporte técnico local de APsystems. 6.2 ECU_APP ECU_APP de APsystems (disponible en el gestor de EMA) es la herramienta recomendada para la resolución... -
Página 17: Resolución De Problemas
6.Resolución de problemas 6.5 Soporte técnico de APsystems El equipo de soporte técnico local de APsystems está disponible para ayudar a los instaladores profesionales a familiarizarse con nuestros productos y solucionar problemas de instalaciones cuando sea necesario. ADVERTENCIA Solo el personal cualificado debe manipular directamente el microinversor APsystems. -
Página 18: Sustitución De Un Microinversor
7.Sustitución de un microinversor Siga el procedimiento para sustituir un microinversor APsystems defectuoso A. Desconecte el microinversor APsystems del módulo fotovoltaico, en el orden que se muestra a continuación: 1. Desconecte la AC apagando el disyuntor de circuito derivado. 2. Desconecte el conector de AC del inversor del bus AC. -
Página 19: Datos Técnicos
ADVERTENCIA ①. Asegúrese de comprobar que las especificaciones de voltaje y corriente de su módulo fotovoltaico sean compatibles con el rango permitido en el microinversor APsystems. Compruebe la ficha de datos del microinversor. ②. El rango de voltaje de operación de DC del módulo fotovoltaico debe estar dentro del rango de voltaje de entrada permitido para el microinversor APsystems. -
Página 20: Ficha De Datos Del Microinversor De La Serie Ds3
Conformidad 61000-6-4 * Plataforma del Sistema de Monitoreo y Análisis de Energía (EMA) en línea de APsystems. *El rango de tensión/frecuencia nominal puede ampliarse más allá del nominal si así lo requiere la compañía eléctrica. **Los límites pueden variar. Consulte los requisitos locales para definir el número de microinversores por rama en su zona ... -
Página 21: Serie Ds3: Diagrama De Cableado
AZUL: N VERDE AMARILLENTO: PE CAJA DE APsystems CAPUCHÓN DEL CABLE BUS INSTALADO CONEXIONES AC EN EL EXTREMO DEL CABLE BUS AC UNIDAD DE COMUNICACIÓN DE ENERGÍA PANEL DE DISTRIBUCIÓN Figura 12 Manual de instalación de la serie DS3 de APsystems... -
Página 22: Mapa De Instalación De La Unidad De Comunicación Energética Y Microinversores
10.Mapa de instalación de la unidad de comunicación energética y microinversores El mapa de instalación de APsystems es un diagrama de la ubicación física de cada microinversor en su instalación fotovoltaica. Cada microinversor APsystems tiene una etiqueta de número de serie despegable ubicada en la placa de montaje. Despegue la etiqueta y péguela en la ubicación correspondiente en el mapa de instalación de APsystems.
