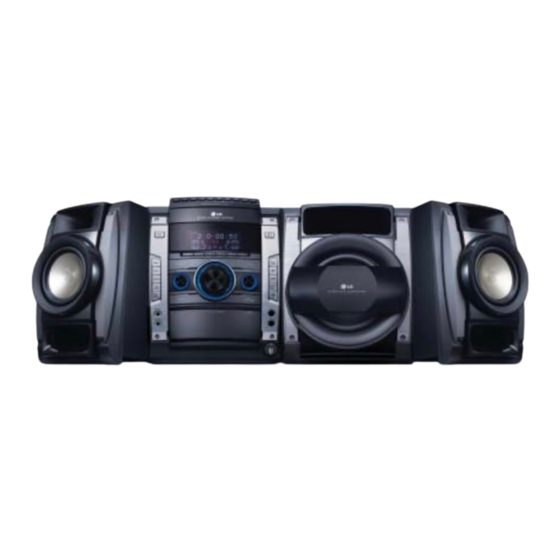

- Página 1 Sólo para uso interno Website http://biz.lgservice.com MINICOMPONENTE MANUAL DE SERVICIO MODELO: MCT565 (MCS565F/W) PRECAUCIÓN LEA LAS “MEDIDAS DE SEGURIDAD” DE ESTE MANUAL ANTES DE REALIZAR LABORES DE MANTENIMIENTO Y REPARACIÓN. P/NO : AFN74972204 JULY, 2010...
- Página 2 ÍNDICE SECCIÓN 1 ..RESUMEN SECCIÓN 2 ..CARCASA Y ARMAZÓN PRINCIPAL SECCIÓN 3 ..COMPONENTES ELÉCTRICOS SECCIÓN 4 ..LISTA DE RECAMBIOS...
-
Página 3: Medidas De Precaución Durante Las Tareas De Cuidado Y Mantenimiento
SECCIÓN 1. RESUMEN MEDIDAS DE PRECAUCIÓN DURANTE LAS TAREAS DE CUIDADO Y MANTENIMIENTO NOTAS RELACIONADAS CON LA MANIPULACIÓN DEL LECTOR 1. Notas de transporte y almacenamiento 1) El lector deberá permanecer en su bolsa conductora hasta el momento inmediatamente previo al uso. 2) El lector no debe ser expuesto a presiones externas o golpes. - Página 4 NOTAS RELACIONADAS CON LA REPARACIÓN DE REPRODUCTORES DE CD 1. Preparación 1) Los reproductores de CD incorporan un gran número de CIs, así como un lector (diodo láser). Estos componentes son muy sensibles y se ven fácilmente afectados por la electricidad estática. En el caso de electricidad estática de alta tensión los componentes podrían resultar dañados, motivo por el que deben manipularse con cuidado.
-
Página 5: Medidas De Precaución Esd
MEDIDAS DE PRECAUCIÓN ESD Dispositivos electrostáticamente sensibles (ESD) Ciertos dispositivos semiconductores (estado sólido) pueden resultar fácilmente dañados por la electricidad estática. Normalmente tales componentes son conocidos comúnmente como Dispositivos electrostáticamente sensibles (ES) Ejemplos de dispositivos ESD típicos son los circuitos integrados y algunos transistores de efecto campo y componentes de chips semiconduc- tores. -
Página 6: Información De Servicio Para Eeprom
INFORMACIÓN DE SERVICIO PARA EEPROM Encendido Estado sin disco Pulse simultáneamente durante 5 s DETECTAR NUEVO EEPROM el ‘ ’ del control remoto + ‘STOP’ (OPCIÓN ‘EDITAR PANTALLA’) delantero NAME OPT 0 FLD ‘OP-0…. OPT 1 OPT 2 OPT 3 OPT 4 Utilice las teclas de dirección OPT 5... -
Página 7: Guía De Descarga Del Programa
GUÍA DE DESCARGA DEL PROGRAMA 1. PROGRAMA DE AUDIO MCT565_YYMMDDX.HEX Descargar el archivo de programa llamado Si su PC tiene activado un programa de seguridad (Firewall), debe guardar el archivo en su dispositivo de almacenamiento usb y desactivar el software de seguridad al descargar el archivo a su aparato. Precaución: Al descargar el archivo, nunca deberá... - Página 8 2. PROGRAMA DE CD HB001_DATE_00.BIN Descargar el archivo de programa llamado Si su PC tiene activado un programa de seguridad (Firewall), debe guardar el archivo en su dispositivo de almacenamiento usb y desactivar el software de seguridad al descargar el archivo a su aparato. Precaución: Al descargar el archivo, nunca deberá...
-
Página 9: Especificaciones
ESPECIFICACIONES • GENERAL Fuente de alimentación Consultar la etiqueta principal. (Para Mexico : 120 V ~ 60 Hz) Consumo 90 W Dimensiones externas (An. x Al. x Prof.) 277 x 345 x 340 mm Peso neto 5,7 kg Condiciones de funcionamiento Temperatura 41 °F a 95 °F (5 °C a 35 °C) Humedad de funcionamiento 5 % a 90 %... -
Página 10: Tabla De Contenido
SECCIÓN 2 CARCASA Y ARMAZÓN PRINCIPAL ÍNDICE VISTAS AMPLIADAS ..........................2-3 1. SECCIÓN DEL GABINETE Y LA ESTRUCTURA PRINCIPAL (MCT565) ..........2-3 2. SECCIÓN DEL MECANISMO DE LA CINTA ................... 2-5 3. SECCIÓN DEL MECANISMO DE LA CD (CDM-H1723) ................. 2-7 4. - Página 11 MEMORÁNDUM...
-
Página 12: Vistas Ampliadas
VISTAS AMPLIADAS 1. SECCIÓN DEL GABINETE Y LA ESTRUCTURA PRINCIPAL (MCT565) iPod CABLE1 270L 263L 270R 263R MAIN FRONT CABLE3 SMPS CABLE2 VOLUME CABLE4 CABLE5 267A 267A... -
Página 13: Sección Del Mecanismo De La Cinta
2. SECCIÓN DEL MECANISMO DE LA CINTA (A/R & A/S : RIGHT A/R DECK) -
Página 14: Sección Del Mecanismo De La Cd (Cdm-H1723)
3. SECCIÓN DEL MECANISMO DE LA CD (CDM-H1723) 153A 012A 012A 012B... - Página 15 MEMORÁNDUM MEMORÁNDUM 2-10...
-
Página 16: Sección De Accesorios De Embalaje
4. SECCIÓN DE ACCESORIOS DE EMBALAJE 824 AM Loop Antenna 825 FM Wire Antenna 900 Remote Control 801 Owner’s Manual 803 Packing, Casing 804 Bag 802 Box 2-11... -
Página 17: Sección De Altoparlante
5. SECCIÓN DE ALTOPARLANTE 5-1. ALTOPARLANTE FRONTAL (MCS565F) 2-12... - Página 18 5-2. SUBWOOFER PASIVO (MCS565W) 2-13...
- Página 19 MEMORÁNDUM 2-14...
-
Página 20: Componentes Eléctricos
SECCIÓN 3 COMPONENTES ELÉCTRICOS ÍNDICE GUÍA DE SOLUCIÓN DE AVERÍAS ELÉCTRICAS DE AUDIO ..........3-2 1. CUADRO SMPS ............................. 3-2 2. CUADRO DELANTERO ......................... 3-4 3. COMPROBACIÓN SIN AUDIO ......................3-5 4. CHEQUEO I DE PIEZA μ-COM ......................3-7 5. CHEQUEO II PIEZA μ-COM ........................3-8 6. -
Página 21: Guía De Solución De Averías Eléctricas De Audio
GUÍA DE SOLUCIÓN DE AVERÍAS ELÉCTRICAS DE AUDIO 1. CUADRO SMPS No hay corriente. Compruebe la línea CA. Conecte la línea abierta. SÍ Compruebe el fusible F901. Sustituya F901. Compruebe la impedancia del Impedancia baja: Sustituya SÍ Pin “+” a “-” BD901 . IC901, BD901. - Página 22 GUÍA DE SOLUCIÓN DE AVERÍAS ELÉCTRICAS DE AUDIO No hay sonido. Compruebe Compruebe lista sin alimentación, la tensión Vcc de IC961. voltaje de entrada CA. (34 V ~ 43 V) Sí Compruebe Compruebe cortocircuito del la tensión de C955. módulo AMP. (23 V o 36 V) Sí...
-
Página 23: Cuadro Delantero
GUÍA DE SOLUCIÓN DE AVERÍAS ELÉCTRICAS DE AUDIO 2. CUADRO DELANTERO Encendido ¿Conexión ¿Se muestra de cable PN301 “WELCOME” Conecte el cable 36p FFC. en VFD ok? Sí ¿Alimentación Compruebe el cuadro SMPS. PN301 Pin1,2,3,6 Sí ¿Señal de Compruebe el cuadro datos PN301 Pin7,8,9,10 PRINCIPAL. -
Página 24: Comprobación Sin Audio
GUÍA DE SOLUCIÓN DE AVERÍAS ELÉCTRICAS DE AUDIO 3. COMPROBACIÓN SIN AUDIO Reproducción de Función AUX disco CD/DVD o USB ¿IC200 ¿Señal entrada Pin7, 8 audio Compruebe IC500. Compruebe JK201. IC602 Pin4, 5, 6, 7, 8 L/R ok? I2S ok? Sí... - Página 25 GUÍA DE SOLUCIÓN DE AVERÍAS ELÉCTRICAS DE AUDIO Función IPOD Función TUNER Sí Sí Compruebe Tuner ¿IC200 Pin23,24 audio L/R (TU345) y Antenna IPOD B/D Compruebe IPOD connection. CN201 Pin27, connection o CN201. 28 audio L/R Sí IC200 Sí Compruebe Pin42, 43, 44 I2S IC500 y X500.
-
Página 26: Chequeo I De Pieza Μ-Com
GUÍA DE SOLUCIÓN DE AVERÍAS ELÉCTRICAS DE AUDIO 4. CHEQUEO I DE PIEZA μ-COM CHEQUEO I DE PIEZA μ-COM SÍ Chequear Examinar la solución de P-SENS CN105 averías de la SMPS. Pin9,10(3.7 VA). SÍ Chequear Chequear Chequear la periferia del Reemplazar IC105 voltaje de ambos si el voltaje de entrada de... -
Página 27: Chequeo Ii Pieza Μ-Com
GUÍA DE SOLUCIÓN DE AVERÍAS ELÉCTRICAS DE AUDIO 5. CHEQUEO II PIEZA μ-COM CHEQUEO II PIEZA μ-COM SÍ Chequear si Examinar la solución de averías el voltaje del Pin10 de de la SMPS. CN105 es de 3.7 V. SÍ Chequear Chequear si la salida de D105 voltaje de ambos extremos (MBR0540) es de 3.7 V. -
Página 28: Chequear Modulación Pwm
GUÍA DE SOLUCIÓN DE AVERÍAS ELÉCTRICAS DE AUDIO 7. CHEQUEAR MODULACIÓN PWM CHEQUEAR PIEZA DE MODULACIÓN PWM SÍ NO Examinar la solución de averías Chequear CN105 Pin10 del SMPS. 3.7 VA SÍ voltaje • Chequear IC602(PS9850) VDD Pin (16,24,29,32,35,40,48,61,64) 3.3 V. voltaje •... - Página 29 GUÍA DE SOLUCIÓN DE AVERÍAS ELÉCTRICAS DE AUDIO SÍ Chequear Chequear entrada datos de Examinar la solución de comunicación CD assy IC602 (PS9850): chequear averías del CD. de Pin4, 5, 6. onda PWM de Pin4, 5, 6. SÍ SÍ Chequear Chequear cada salida de entrada de datos de IC602 resistencia de línea.
-
Página 30: Chequeo De La Parte Del Ampl. De Potencia
GUÍA DE SOLUCIÓN DE AVERÍAS ELÉCTRICAS DE AUDIO 8. CHEQUEO DE LA PARTE DEL AMPL. DE POTENCIA CHEQUEAR LA PARTE DEL AMPL. DE POTENCIA SÍ Chequear CN105 Pin2: +12 V Examinar la solución de averías del SMPS. Pin13,15: 29 V. SÍ... -
Página 31: Chequear La Función Tuner/Aux
GUÍA DE SOLUCIÓN DE AVERÍAS ELÉCTRICAS DE AUDIO 9. CHEQUEAR LA FUNCIÓN TUNER/AUX CHEQUEAR FUNCIÓN SÍ Chequear entrada de Pin7, 8, Chequear JK401,TU100. 23, 24 de IC401 (CS5346). SÍ Chequear Chequear IC401 Chequear CN105 salida de datos del Pin9 Pin5: +5 V Pin7: +5 V / Pin9,10: +3.3 V. -
Página 32: Chequear La Función Del Sintonizador
GUÍA DE SOLUCIÓN DE AVERÍAS ELÉCTRICAS DE AUDIO 10. CHEQUEAR LA FUNCIÓN DEL SINTONIZADOR CHEQUEAR LA FUNCIÓN DEL SINTONIZADOR SÍ Chequear Chequear voltaje del módulo del funcionamiento módulo (TU100) sintonizador(Pin4: +3.3 V). del sintonizador. SÍ Chequear disposición de Pin21, 22, 23, 24, 25 Chequear datos del módulo del sintonizador. -
Página 33: Guía De Solución De Averías Eléctricas De Cd
GUÍA DE SOLUCIÓN DE AVERÍAS ELÉCTRICAS DE CD 1. FUNCIÓN CD FUNCIÓN CD SÍ ¿Es posible ¿Es correcta la apertura/cierre del ¿Es correcta introducir el MOT? (Pin 10, 11 de IC301). la carga +,-? disco? SÍ SÍ SÍ Chequear IC301. ¿Funciona el motor? Chequear el motor (aproximadamente 12 Ω) -
Página 34: Función Usb
GUÍA DE SOLUCIÓN DE AVERÍAS ELÉCTRICAS DE CD 2. FUNCIÓN USB FUNCIÓN USB SÍ Dispositivo USB conectado. SÍ Se visualiza “NO USB” Chequear USB_5 V. Chequear CN401. (sin USB). SÍ SÍ Chequear USB_ D+/D- Chequear tona USB(JK501). Se visualiza “READ” (lectura) (R501, R502). -
Página 35: Formas De Onda
FORMAS DE ONDA 1. FLASH/SDRAM DATA ADDRESS RESET 2. SERVO 3-16... -
Página 36: Audio Path
3. AUDIO PATH LRCK DATA 3-17... - Página 37 LRCK DATA LRCK DATA 3-18...
- Página 38 USB_5V 3-19...
- Página 39 MEMORÁNDUM 3-20...
-
Página 40: Diagrama Del Cableado
DIAGRAMA DEL CABLEADO DC FAN 3CD CHANGE MD TUNER 2.1 CH SPK TERMINAL JACK MODULE MAIN PCB SMPS PCB 6P <--> 8P DECK MECHANISM JOG/VR PCB IPOD PCB FRONT PCB MIC/USB 3-21 3-22... -
Página 41: Diagramas De Bloque
DIAGRAMAS DE BLOQUE 1. DIAGRAMA DE BLOQUE TODOS FRONT PART 3 CD CHANGER VFD DRV S3053 BU9543KV PT6302 DRV IC RF+ SERVO DSP L-CH AMP IC TAS5614 R-CH PWM IC MICOM PS9850 LC87F085NC8A MLC9800 SDRAM AMP IC WOOFER MCS LOGIC TAS5614 FLASH OP AMP... -
Página 42: Diagrama De Bloque Power
2. DIAGRAMA DE BLOQUE POWER SMPS HP AMP MIC AMP POW AMP IPOD AMP SPEANA MC4580 S4308 TAS5614 NJM2794 Q601 +12V RESET U_COM EEPROM PWR SENS +12VA Q701 KIA7027 LC87F085 24CS16 KIA7027AF MLC9850 +3.3V_UCOM2 +3.3V_UCOM D101 SDRAM D102 +3.7VM EM638165 +3.3VDECK D103 D104... -
Página 43: Diagramas De Circuitos
INSTRUCCIONES DE SEGURIDAD NOTA: AL REALIZAR TAREAS DE MANTENIMIENTO EN ESTE IDENTIFICAR CON FACILIDAD. ESTE DIAGRAMA DE 1. Las partes oscurecidas ( ) son críticas para la seguridad. DIAGRAMAS DE CIRCUITOS CHASIS, BAJO NINGUNA CIRCUNSTANCIA DEBERÍA CIRCUITO PUEDE DIFERIR EN OCASIONES DEL CIRCUITO Recambie únicamente con otras con el mismo número de MODIFICARSE EL DISEÑO ORIGINAL NI ALTERARSE SIN REAL UTILIZADO. -
Página 44: Principal - Diagrama De Circuito De Micom
2. PRINCIPAL - DIAGRAMA DE CIRCUITO DE MICOM MCT565 MAIN #001 MICOM EBY60828201 REV 4.2 2010. 07. 05 3-29 3-30... -
Página 45: Principal - Diagrama De Circuito De Pwm
3. PRINCIPAL - DIAGRAMA DE CIRCUITO DE PWM MCT565 MAIN #002 PWM EBY60828201 REV 4.2 2010. 07. 05 3-31 3-32... -
Página 46: Principal - Diagrama De Circuito De Amp
4. PRINCIPAL - DIAGRAMA DE CIRCUITO DE AMP MCT565 MAIN #003 AMP EBY60828201 REV 4.2 2010. 07. 05 3-33 3-34... -
Página 47: Principal - Diagrama De Circuito De Deck
5. PRINCIPAL - DIAGRAMA DE CIRCUITO DE DECK MCT565 MAIN #004 DECK EBY60828201 REV 4.2 2010. 07. 05 3-35 3-36... -
Página 48: Principal - Diagrama De Circuito De Dsp
6. PRINCIPAL - DIAGRAMA DE CIRCUITO DE DSP MCT565 MAIN #005 DSP EBY60828201 REV 4.2. 2010. 07. 05 3-37 3-38... -
Página 49: Principal - Diagrama De Circuito De Rf Servo
7. PRINCIPAL - DIAGRAMA DE CIRCUITO DE RF SERVO MCT565 MAIN #006 RF SERVO EBY60828201 REV 4.2 2010. 07. 05 3-39 3-40... -
Página 50: Principal - Diagrama De Circuito De Adc
8. PRINCIPAL - DIAGRAMA DE CIRCUITO DE ADC MCT565 MAIN #007 ADC EBY60828201 REV 4.2 2010. 07. 05 3-41 3-42... -
Página 51: Diagrama De Circuito De Vfd
9. DIAGRAMA DE CIRCUITO DE VFD MDS715/MD505/MDD305 VFD(FRONT) EBY60729301 REV 6.2 2010. 07. 05 3-43 3-44... -
Página 52: Diagrama De Circuito De Mic Y Usb
10. DIAGRAMA DE CIRCUITO DE MIC Y USB MDS715/MDT505/MDD305/MCT565 MIC & USB EBY60729401 REV 6.2 2010. 07. 05 3-45 3-46... -
Página 53: Diagrama De Circuito De Volume
11. DIAGRAMA DE CIRCUITO DE VOLUME MDS715/MDT505/MDD305 MAIN VR & JOG VOL EBY60729501 REV 2.2 2010. 07. 05 3-47 3-48... -
Página 54: Diagrama De Circuito De Ipod
12. DIAGRAMA DE CIRCUITO DE IPOD MDS715/MDT505-IPOD EBY60729701 REV 5.2 2010. 07. 05 3-49 3-50... -
Página 55: Gráfico De Tensión Del Circuito
GRÁFICO DE TENSIÓN DEL CIRCUITO IC Symbol NAME/TYPE SPEC. VOLTAGE 100V - 10% 240V/50Hz+10% LOCA. NO. Capacity Spec.(V) IC101 LC87F5NC8A VDD 14 PIN: +3.28V Voltage(V) Voltage(V) VDD: +3.0 ~ +5.5V MICOM VDD: 14,40,55,89 40,55,89 PIN : +3.28V BD901 127.3 373.3 CS5346-CQZR C901 150 uF... -
Página 56: Diagramas De Placa Del Circuito Impreso
DIAGRAMAS DE PLACA DEL CIRCUITO IMPRESO 1. PLACA DE C.I. PRINCIPAL (VISTA SUPERIOR) 3-53 3-54... - Página 57 PLACA DE C.I. PRINCIPAL (VISTA INFERIOR) 3-55 3-56...
-
Página 58: Placa De C.I. Smps
2. PLACA DE C.I. SMPS NOTE) Warning Parts that are critical with respect to risk of fire or electrical shock. EAX35194121 REV 4.2 3-57 3-58... -
Página 59: Placa De C.I. Frontal (Vfd / Usb & Mic / Volume)
3. PLACA DE C.I. FRONTAL (VFD / USB & MIC / VOLUME) 3-59 3-60... -
Página 60: Placa De C.I. Ipod
4. PLACA DE C.I. IPOD (VISTA SUPERIOR) (VISTA INFERIOR) 3-61 3-62... - Página 61 MEMORÁNDUM MEMORÁNDUM 3-63 3-64...
