Orbis MINI T Instrucciones De Empleo

INSTRUCCIONES DE EMPLEO
MANDO
MANUAL
INDICE
ESFERA
DESCRIPCIÓN

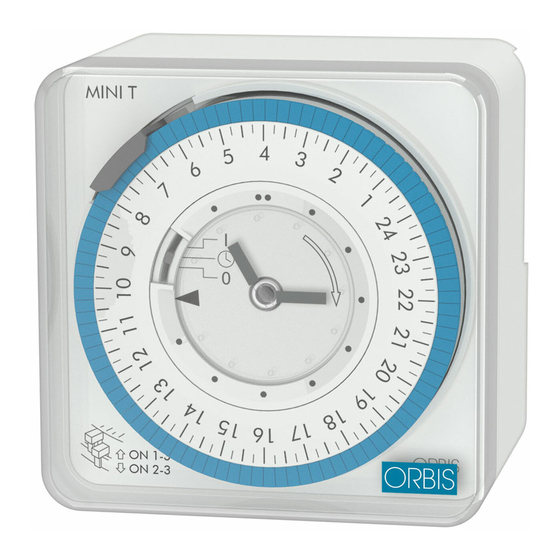

Interruptor horario de programación diaria con caballetes imperdibles y conexión con
terminales Faston para el control horario de equipos y sistemas eléctricos.
MONTAJE
Dispositivo de control, de montaje independiente sobre una superficie plana,
trascuadro ó sobre perfil simétrico de 35 mm. según DIN EN 50022 (rail DIN).
CONEXIÓN
Según esquema de conexiones. Conectar mediante terminales Faston aislados
según DIN 46248.
5
L
PROGRAMACIÓN
Desplazar hacia arriba todos los caballetes y desplazar hacia abajo los caballetes
correspondientes a los tiempos deseados de conexión, en los que el contacto 2-3
permanecerá cerrado.
PUESTA EN HORA
Girar la esfera en el sentido de las agujas del reloj hasta hacer coincidir el índice con
la hora actual.
Las manecillas horarias también deben coincidir con la hora actual.
MANDO MANUAL
3 posiciones.
I .- Encendido permanente. (2-3 cerrado).
.- Funcionamiento automático.
O .- Apagado permanente. (2-3 abierto).
CARACTERISTICAS TÉCNICAS:
Alimentación:
Poder de ruptura:
Consumo propio:
Tipo de acción:
Precisión de marcha:
Tipo de esfera:
Tiempo mínimo de maniobra:
Funcionamiento:
Temperatura de funcionamiento:
Contacto:
Reserva de marcha:
Situación de contaminación:
Este interruptor horario incorpora en los modelos con reserva de marcha, una
batería cuyo contenido puede ser nocivo para el medio ambiente. No se deshaga del
producto sin tomar la precaución de desmontar la batería y depositarla en un
contenedor adecuado para su reciclaje, o bien remitir el producto a fábrica.
DIMENSIONES:
72
I
72 0 66
ORBIS TECNOLOGÍA ELÉCTRICA, S.A.
Lérida, 61
Teléfono:+ 34 91 5672277;
MINI T
INTERRUPTOR HORARIO
CABALLETES
I
0
MANECILLAS
HORARIAS
MINI T
M
4 3 2 1
N
Según indicación en el aparato
16(4) A/250 V~
1,8 VA
Modelo D y S: 1 BRTU según
EN 60730-2-7
Modelo QRD y QRS: 1 BSTU según
EN 60730-2-7
Modelo D y S: dependiente de la
frecuencia de red
Modelo QRD y QRS: ≤ ± 1 s/día a
23°C
Diaria: 96 caballetes
15 minutos (D y QRD)
30 minutos (S y QRS
Modelo D y S: motor síncrono
Modelo QRD y QRS: motor paso a
paso
Modelo D y S: De 0ºC a +55ºC
Modelo QRD y QRS: De -10ºC a
+45ºC
AgCdO conmutador unipolar
Modelo D y S: sin reserva
Modelo QRD y QRS: 100 horas tras
48 horas de conexión ininterrumpida.
Normal
38
21
54
A016.36.50677
E–28020 MADRID
Fax:+34 91 5714006
E-mail: info@orbis.es
http://www.orbis.es
54
