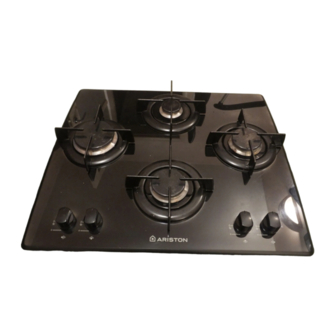

TD 720 MT
TD 720 MST
TD 730 MT
TD 730 MST
TD 740 MT
TD 740 MST
TO 740 AS
Piano di cottura da incasso 70
Istruzioni per l'installazione e l'uso
Built-in cooking tables 70
Instructions for installation and use
Plans de cuisson à encastrement 70
Instruction pour l'installation et l'emploi
Inbouw-kookvlakken 70
Gebruiksaanwijzingen voor de plaatsing en gebruik 27
Encimera empotrable 70
Instrucciones para la instalación y uso
Placas de encastre 70
Instruções para a instalação e o uso
EINBAU-KOCHMULDE 70
Informationen für installation un gebrauch
2
10
18
35
43
51
