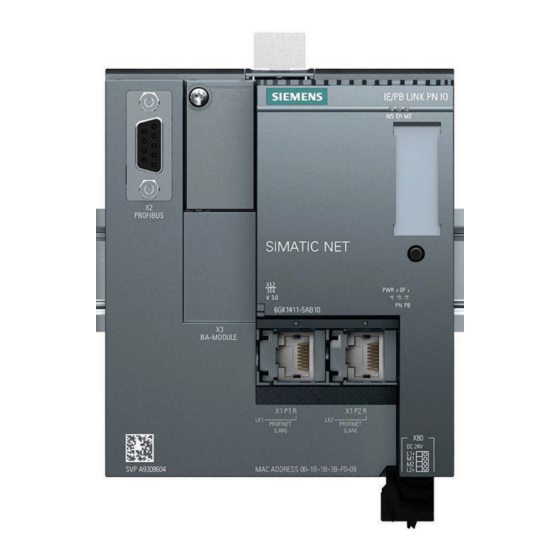

Siemens SIMATIC NET PROFIBUS IE/PB LINK PN IO Instrucciones De Servicio
  1. Manuales
  2. Marcas
  3. Siemens Manuales
  4. Puerta de Enlace
  5. SIMATIC NET PROFIBUS IE/PB LINK PN IO
  6. Instrucciones de servicio
Siemens SIMATIC NET PROFIBUS IE/PB LINK PN IO Instrucciones De Servicio

Siemens SIMATIC NET PROFIBUS IE/PB LINK PN IO Instrucciones De Servicio

Ocultar thumbs
Tabla de contenido

Publicidad

Enlaces rápidos

Descargar este manual
SIMATIC NET
Industrial Ethernet / PROFIBUS
IE/PB LINK PN IO
Instrucciones de servicio
11/2017
C79000-G8978-C393-02
___________________
Prefacio
___________________
Uso y propiedades
LED, conexiones y
___________________
pulsadores
Montaje, conexión, puesta
___________________
en marcha
___________________
Configuración y servicio
___________________
Diagnóstico y conservación
___________________
Datos técnicos
___________________
Homologaciones
___________________
Accesorios
___________________
Bibliografía
1
2
3
4
5
6
7
A
B

Publicidad

Tabla de contenido
loading

Manuales relacionados para Siemens SIMATIC NET PROFIBUS IE/PB LINK PN IO

Resumen de contenidos para Siemens SIMATIC NET PROFIBUS IE/PB LINK PN IO

  • Página 1 ___________________ Prefacio ___________________ Uso y propiedades LED, conexiones y ___________________ SIMATIC NET pulsadores Montaje, conexión, puesta ___________________ en marcha Industrial Ethernet / PROFIBUS IE/PB LINK PN IO ___________________ Configuración y servicio ___________________ Diagnóstico y conservación Instrucciones de servicio ___________________ Datos técnicos ___________________ Homologaciones ___________________...

  • Página 2: Personal Cualificado

    Considere lo siguiente: ADVERTENCIA Los productos de Siemens sólo deberán usarse para los casos de aplicación previstos en el catálogo y la documentación técnica asociada. De usarse productos y componentes de terceros, éstos deberán haber sido recomendados u homologados por Siemens. El funcionamiento correcto y seguro de los productos exige que su transporte, almacenamiento, instalación, montaje, manejo y mantenimiento hayan sido realizados de forma...

  • Página 3: Prefacio

    Prefacio Ámbito de validez de este manual En este documento encontrará información acerca del producto siguiente: IE/PB LINK PN IO Referencia 6GK1 411-5AB10 Versión de hardware 1 Versión de firmware V3.0 Transición de red entre Industrial Ethernet y PROFIBUS con funcionalidad PROFINET IO IE/PB LINK PN IO sin adaptador de bus IE/PB LINK PN IO con adaptador de bus En el frontal de la caja están impresas la versión de hardware y la versión de hardware en...
  • Página 4 Prefacio Designaciones de producto y abreviaturas ● LINK En este documento se utiliza la denominación "LINK" en vez del nombre completo del producto "IE/PB LINK PN IO". ● STEP 7 La forma abreviada de la herramienta de configuración se utiliza para los productos siguientes: –...

  • Página 5: Documentación Complementaria

    Prefacio Versión actual del manual en Internet También encontrará la edición actual de este manual en la siguiente página web de Siemens Industry Online Support: Enlace: (https://support.industry.siemens.com/cs/ww/es/ps/15406/man) Requisitos para utilizar el módulo Los requisitos necesarios para utilizar el módulo se indican en el capítulo Requisitos de aplicación (Página 20).

  • Página 6: Información De Seguridad

    Enlace: (http://www.siemens.com/industrialsecurity). Los productos y las soluciones de Siemens están sometidos a un desarrollo constante con el fin de mejorar todavía más su seguridad. Siemens recomienda expresamente realizar actualizaciones en cuanto estén disponibles y utilizar únicamente las últimas versiones de los productos.

  • Página 7: Tabla De Contenido

    Índice Prefacio ..............................3 Uso y propiedades ..........................11 Uso, modos de operación ....................... 11 Servicios de comunicación y otras propiedades ..............15 Datos de capacidad ........................ 17 1.3.1 Datos característicos de la comunicación S7 ................. 17 1.3.2 Datos característicos del routing de registros ................ 17 1.3.3 Número máximo de conexiones .....................
  • Página 8 Índice 4.2.2 Rearranque tras detectar un direccionamiento IP doble en la red ........49 4.2.3 Eliminar el almacenamiento remanente de la dirección IP en caso de direccionamiento doble ......................50 Asignar parámetros de dirección y red con Primary Setup Tool (PST) ......... 50 Configuración con STEP 7 V5.5 ....................
  • Página 9 Índice Homologaciones ........................... 83 Accesorios ............................87 BusAdapter ..........................87 C-PLUG ..........................88 Bibliografía ............................91 /1/ ............................91 /2/ ............................92 /3/ ............................92 /4/ ............................92 /5/ ............................92 Índice alfabético ............................ 93 IE/PB LINK PN IO Instrucciones de servicio, 11/2017, C79000-G8978-C393-02...
  • Página 10 Índice IE/PB LINK PN IO Instrucciones de servicio, 11/2017, C79000-G8978-C393-02...

  • Página 11: Uso Y Propiedades

    Uso y propiedades Uso, modos de operación Función básica El LINK es una transición de red que conecta los tipos de red Industrial Ethernet y PROFIBUS. El LINK permite acceder a todos los dispositivos PROFIBUS conectados a la red PROFIBUS subordinada. El LINK tiene la forma constructiva de la familia de dispositivos SIMATIC ET 200SP.
  • Página 12 Uso y propiedades 1.1 Uso, modos de operación Transición de red como proxy de PROFINET IO Figura 1-1 IE/PB LINK PN IO como proxy de PROFINET IO El LINK se encarga de conectar un controlador PROFINET IO que funciona en Industrial Ethernet con esclavos PROFIBUS que, con el LINK, se ven como dispositivos PROFINET Desde el punto de vista del controlador PROFINET IO no hay diferencia en el acceso a dispositivos PROFINET IO en Industrial Ethernet y a esclavos DP en PROFIBUS.
  • Página 13 Uso y propiedades 1.1 Uso, modos de operación Transición de red en modo estándar Figura 1-2 IE/PB LINK PN IO como transición de red en modo estándar En modo estándar, el LINK soporta las funciones siguientes: ● Comunicación PG/OP, p. ej. para cargar programas y datos de configuración. ●...

  • Página 14: Modos De Operación

    Uso y propiedades 1.1 Uso, modos de operación Modos de operación El LINK tiene dos modos de operación: ● Modo normal Es el modo en el que se encuentra el LINK durante el funcionamiento normal, tanto en el modo de operación de proxy de PROFINET IO como en el modo estándar. ●...

  • Página 15: Servicios De Comunicación Y Otras Propiedades

    Uso y propiedades 1.2 Servicios de comunicación y otras propiedades Servicios de comunicación y otras propiedades Servicios de comunicación Industrial Ethernet ● PROFINET IO El LINK puede configurarse como dispositivo IO. ● Configuración IP - IPv4 Las características básicas de la configuración IP para el LINK son: –...

  • Página 16: Otros Servicios Y Propiedades

    Uso y propiedades 1.2 Servicios de comunicación y otras propiedades ● Transición de red a un sistema maestro DP El LINK ejerce de transición de red entre Ethernet y PROFIBUS. En este caso, el LINK funciona como dispositivo activo en una red PROFIBUS. ●...

  • Página 17: Datos De Capacidad

    Uso y propiedades 1.3 Datos de capacidad ● Independencia de medios El LINK soporta la conexión de módulos adaptadores de bus de la familia de dispositivos ET 200SP para acoplarse a redes ópticas, por ejemplo. ● Alimentación eléctrica redundante El LINK puede conectarse a una alimentación eléctrica redundante. Datos de capacidad 1.3.1 Datos característicos de la comunicación S7...

  • Página 18: Número Máximo De Conexiones

    Uso y propiedades 1.3 Datos de capacidad 1.3.3 Número máximo de conexiones Característica Explicación / valores Número máximo de: En total 48 en una combinación cualquiera Conexiones S7 • Conexiones HMI • Conexiones de routing de registros • Nota Tenga en cuenta que para cada conexión S7 utilizada se ocupa una conexión TCP/IP en Industrial Ethernet.

  • Página 19: Tiempo De Actualización Cuando Profinet Io Funciona En Paralelo Con Otros Servicios

    Uso y propiedades 1.3 Datos de capacidad Recomendación: Evite la escritura cíclica de datos. El área Flash permite realizar una cantidad limitada de ciclos de escritura. Encontrará más detallas en el capítulo C-PLUG (Página 88). 1.3.6 Tiempo de actualización cuando PROFINET IO funciona en paralelo con otros servicios En función del número de dispositivos PROFINET IO que funcionan en la misma subred Ethernet:...

  • Página 20: Requisitos De Aplicación

    STEP 7 Basic / Professional V14 + Update • 1 + Support Package 0192 Carga del Support Package / HSP desde Internet Encontrará el HSP o Support Package en las siguientes páginas de Internet del Siemens Industry Support: ● STEP 7 V5.x Enlace: (https://support.industry.siemens.com/cs/ww/es/view/23183356) ●...

  • Página 21: Instalación De Hardware Support Packages

    Dispone de información en el sistema de información de STEP 7: palabra clave "Support Packages". Primary Setup Tool (PST) Para la configuración con la PST se necesita la versión V4.2.1. La versión actual puede descargarse de las páginas de Siemens Industry Support: Enlace: (https://support.industry.siemens.com/cs/ww/es/view/19440762) IE/PB LINK PN IO Instrucciones de servicio, 11/2017, C79000-G8978-C393-02...
  • Página 22 Uso y propiedades 1.4 Requisitos de aplicación IE/PB LINK PN IO Instrucciones de servicio, 11/2017, C79000-G8978-C393-02...

  • Página 23: Led, Conexiones Y Pulsadores

    LED, conexiones y pulsadores Indicadores LED del LINK LEDs del módulo Figura 2-1 LEDs del IE/PB LINK PN IO El módulo posee los siguientes grupos de LEDs para indicar el estado: N.º Significado ① Barra de LEDs supe- Los LED indican los estados básicos; consulte la tabla siguiente. rior ②...
  • Página 24 LED, conexiones y pulsadores 2.1 Indicadores LED del LINK ① Tabla 2- 1 Barra de LED superior - Estados básicos LEDs / colores Denominación Significado Estado operativo del LINK (RUN/STOP) Error Mantenimiento ② Tabla 2- 2 Barra de LED - Estados básicos LEDs / colores Denominación Significado...
  • Página 25 LED, conexiones y pulsadores 2.1 Indicadores LED del LINK Los LEDs indican el estado del servicio y la comunicación del módulo conforme al esquema siguiente: Tabla 2- 5 Esquema de indicación para estados detallados del módulo BF PN BF PB LK1/LK2 * Significado (amari-...
  • Página 26 LED, conexiones y pulsadores 2.1 Indicadores LED del LINK BF PN BF PB LK1/LK2 * Significado (amari- (rojo) (amarillo) (verde) (rojo) (rojo) (verde) llo/verde) Funcionando (RUN) con error: error en PROFIBUS que tam- • bién afecta a PROFINET IO (p. ej.

  • Página 27: Indicadores Led De Los Adaptadores De Bus

    LED, conexiones y pulsadores 2.2 Indicadores LED de los adaptadores de bus BF PN BF PB LK1/LK2 * Significado (amari- (rojo) (amarillo) (verde) (rojo) (rojo) (verde) llo/verde) Mantenimiento solicitado: error en la alimentación de • tensión redundante No se detecta el C-PLUG o •...

  • Página 28: Interfaces, Adaptadores De Bus, Pulsadores

    La interfaz tiene la forma constructiva y la asignación como en ET 200SP. Encontrará más información en el catálogo, en Siemens Industry Mall y en el manual de sistema del ET 200SP, consulte /4/ (Página 92), así como en el anexo BusAdapter (Página 87).

  • Página 29: X80: Alimentación Externa

    LED, conexiones y pulsadores 2.4 X80: Alimentación externa Para la configuración de los adaptadores de bus con STEP 7 Professional consulte el capítulo Configuración de adaptadores de bus (Página 61). Nota Interfaz Ethernet desactivada Si se inserta un adaptador de bus, los puertos X1P1R / X1P2R de la interfaz Ethernet integrada del LINK se desactivan.

  • Página 30: Modo De Mantenimiento

    LED, conexiones y pulsadores 2.5 Modo de mantenimiento Figura 2-2 Fuente de alimentación redundante Tabla 2- 8 Asignación del conector hembra para la fuente de alimentación Rotulación Función 24 V DC Masa de referencia Masa de referencia 24 V DC Encontrará...
  • Página 31 LED, conexiones y pulsadores 2.5 Modo de mantenimiento Modo de operación Accionamiento del pulsador Repercusión antes de accionar el pulsador Modo de manteni- Accionar brevemente el pulsador dos El LINK realiza un rearranque comple- miento veces en un intervalo de 5 segundos En los 10 segundos siguientes, el LINK está...
  • Página 32 LED, conexiones y pulsadores 2.5 Modo de mantenimiento IE/PB LINK PN IO Instrucciones de servicio, 11/2017, C79000-G8978-C393-02...

  • Página 33: Montaje, Conexión, Puesta En Marcha

    Montaje, conexión, puesta en marcha Indicaciones importantes para el uso del dispositivo Consignas de seguridad para el uso del equipo Tenga en cuenta las siguientes consignas de seguridad para la instalación y el uso del equipo y para todos los trabajos relacionados, como el montaje y la conexión del equipo o la sustitución de este.
  • Página 34 Montaje, conexión, puesta en marcha 3.1 Indicaciones importantes para el uso del dispositivo ADVERTENCIA RIESGO DE EXPLOSIÓN NO ABRA EL APARATO ESTANDO CONECTADA LA TENSIÓN DE ALIMENTACIÓN. ADVERTENCIA El equipo se ha concebido para trabajar con una baja tensión de seguridad (Safety Extra Low Voltage, SELV) directamente conectable, suministrada por una fuente de alimentación de potencia limitada (Limited Power Source, LPS).

  • Página 35: Indicaciones Sobre El Uso En La Zona Ex Según Atex / Iecex

    Montaje, conexión, puesta en marcha 3.1 Indicaciones importantes para el uso del dispositivo 3.1.2 Indicaciones sobre el uso en la zona Ex según ATEX / IECEx ADVERTENCIA Requisitos exigidos al armario de distribución Para cumplir la directiva de la Unión Europea 94/9 (ATEX 95), la carcasa o el armario de distribución ha de satisfacer como mínimo los requisitos de IP54 según EN 60529.

  • Página 36: Indicaciones Para El Uso En La Zona Ex Según Fm

    Montaje, conexión, puesta en marcha 3.1 Indicaciones importantes para el uso del dispositivo 3.1.4 Indicaciones para el uso en la zona Ex según FM ADVERTENCIA RIESGO DE EXPLOSIÓN Solo está permitido desconectar o conectar cables con tensión eléctrica si la fuente de alimentación está...

  • Página 37: Sinopsis: Montaje, Configuración, Puesta En Marcha

    Montaje, conexión, puesta en marcha 3.2 Sinopsis: Montaje, configuración, puesta en marcha Sinopsis: Montaje, configuración, puesta en marcha Proceda tal como se indica a continuación. Es posible realizar el montaje y la configuración por separado. Figura 3-1 Montar, conectar y poner en marcha el LINK IE/PB LINK PN IO Instrucciones de servicio, 11/2017, C79000-G8978-C393-02...

  • Página 38: Montar Y Conectar El Link

    Montaje, conexión, puesta en marcha 3.3 Montar y conectar el LINK Montar y conectar el LINK ① X2: interfaz PROFIBUS: 1 conector hembra Sub-D de 9 polos ② X3: Interfaz para adaptador de bus ET 200SP (detrás de la etiqueta de identificación) ③...

  • Página 39: Conexión Pg/Pc

    Montaje, conexión, puesta en marcha 3.4 Conexión PG/PC 3. Conecte el LINK a Industrial Ethernet utilizando uno de los conectores hembra RJ45 (X1). Otra posibilidad consiste en utilizar adaptadores de bus X3, que deben enchufarse cuando no hay tensión. Si se utilizan adaptadores de bus la interfaz Ethernet X1 está inactiva.

  • Página 40: Campo De Aplicación

    Montaje, conexión, puesta en marcha 3.5 C-PLUG Campo de aplicación El C-PLUG es un medio de almacenamiento extraíble para guardar los datos de configuración del LINK. De este modo, los datos de configuración siguen estando disponibles aunque se cambie el aparato. El módulo se puede sustituir sin utilizar una PG/un Los parámetros guardados de forma remanente incluyen todos los datos de configuración del modo de operación correspondiente.

  • Página 41: Comportamiento Operativo Al Montar El C-Plug

    Montaje, conexión, puesta en marcha 3.5 C-PLUG Comportamiento operativo al montar el C-PLUG Estado / proceso Comportamiento al aplicar los datos / Resultado tras el arranque acciones Funcionamiento sin C-PLUG Los datos de configuración se aplican El LINK funciona con los datos de Memoria interna vacía •...
  • Página 42 Montaje, conexión, puesta en marcha 3.5 C-PLUG Estado / proceso Comportamiento al aplicar los datos / Resultado tras el arranque acciones Son posibles los casos siguientes: El LINK funciona con los datos de Memoria interna con datos de con- • configuración transferidos al C-PLUG figuración El C-PLUG tiene datos grabados:...

  • Página 43: Caso De Repuesto

    Montaje, conexión, puesta en marcha 3.5 C-PLUG Hacer una copia de seguridad de los datos de configuración En un C-PLUG vacío (estado de fábrica) se guardan automáticamente todos los datos de configuración del LINK al arrancar el dispositivo. Igualmente se guardan en el C-PLUG todas las modificaciones introducidas en la configuración durante el funcionamiento del dispositivo.

  • Página 44: Puesta En Marcha Y Arranque Del Link

    Montaje, conexión, puesta en marcha 3.6 Puesta en marcha y arranque del LINK Puesta en marcha y arranque del LINK Requisitos para la puesta en marcha Antes de poner en marcha el LINK asegúrese de que se cumplen las condiciones siguientes: ●...

  • Página 45: Conmutación De Run A Stop

    Montaje, conexión, puesta en marcha 3.7 Conmutación de RUN a STOP Seguidamente pueden llevarse a cabo los pasos siguientes: ● Opcional: Asignar o modificar la dirección IP ● Cargar los datos de configuración Información sobre la puesta en servicio Según sea la herramienta de configuración que utilice, encontrará información sobre la puesta en servicio en los capítulos siguientes: ●...
  • Página 46 Montaje, conexión, puesta en marcha 3.7 Conmutación de RUN a STOP STOP → RUN El LINK adopta los datos configurados y/o cargados en la memoria de trabajo y pasa al estado operativo RUN. RUN → STOP El LINK pasa al estado operativo STOP con una fase de transición (imagen de LED "Deteniendo (RUN →...

  • Página 47: Configuración Y Servicio

    ● Mantenga actualizado el firmware. Infórmese periódicamente sobre las actualizaciones de seguridad del firmware y aplíquelas. ● Infórmese periódicamente sobre las novedades en las páginas web de Siemens. – Aquí encontrará información acerca de la seguridad de la red: Enlace: (http://www.siemens.com/industrialsecurity) –...
  • Página 48 Configuración y servicio 4.1 Recomendaciones Security Protocolos Protocolos seguros y no seguros ● Active únicamente los protocolos que necesite para utilizar el sistema. ● Si el acceso al equipo no está protegido por medidas de protección físicas, utilice protocolos seguros. Tabla: Significado de los títulos de columna y las entradas La tabla siguiente le ofrece una panorámica de los puertos abiertos de este equipo.

  • Página 49: Configuración Ip

    Configuración y servicio 4.2 Configuración IP Configuración IP 4.2.1 Configuración de la dirección IP Formas alternativas de asignar los parámetros de dirección Aquí se especifica la vía o el procedimiento por el cual se determina y asigna la dirección IP de la interfaz local: ●...

  • Página 50: Eliminar El Almacenamiento Remanente De La Dirección Ip En Caso De Direccionamiento Doble

    1. Conecte el PC al LINK. 2. Inicie la PST en el PC desde el menú Inicio: Siemens Automation > SIMATIC > Primary Setup Tool > Primary Setup Tool 3. Ajuste primero el punto de acceso del PC mediante: "Configuración" > "Ajustar interface PG/PC"...
  • Página 51 Configuración y servicio 4.3 Asignar parámetros de dirección y red con Primary Setup Tool (PST) 4. Introduzca los valores de la dirección IP y la máscara de subred. Figura 4-1 Interfaz Ethernet: Introducir la dirección IP y la máscara de subred 5.
  • Página 52 Configuración y servicio 4.3 Asignar parámetros de dirección y red con Primary Setup Tool (PST) 6. Seleccione los valores deseados de los ajustes de red en las listas desplegables. Para ajustar un perfil personalizado de los parámetro de bus: – Haga clic en el botón "Parámetros de bus...". –...

  • Página 53: Configuración Con Step 7 V5.5

    Configuración y servicio 4.4 Configuración con STEP 7 V5.5 Configuración con STEP 7 V5.5 4.4.1 Configurar el LINK Sinopsis de la configuración Tenga en cuenta la versión necesaria de STEP 7 V5; consulte el capítulo Requisitos de aplicación (Página 20). NCM S7 está...

  • Página 54: Uso Como Dispositivo Profinet Io Y Como Transición De Red

    Configuración y servicio 4.4 Configuración con STEP 7 V5.5 4.4.2 Uso como dispositivo PROFINET IO y como transición de red Configurar el LINK como dispositivo PROFINET IO 1. Cree un proyecto de STEP 7 con un controlador PROFINET IO, p. ej. una estación S7- 300.

  • Página 55: Poner En Servicio El Link Como Dispositivo Profinet Io

    Configuración y servicio 4.4 Configuración con STEP 7 V5.5 4.4.3 Poner en servicio el LINK como dispositivo PROFINET IO 1. Asigne por primera vez al LINK un nombre de dispositivo. El LINK se suministra con una dirección MAC fija. Sin más configuraciones, es posible acceder al dispositivo solo a través de la conexión Ethernet utilizando esta dirección MAC.

  • Página 56: Ajustar Las Propiedades De Objeto En El Link

    Configuración y servicio 4.4 Configuración con STEP 7 V5.5 4. Conecte en red el LINK en la interfaz Ethernet y PROFIBUS. Si antes no ha creado ninguna subred, puede hacerlo ahora tras seleccionar la interfaz correspondiente desde el menú contextual en cuestión. Resultado: El LINK se ha creado en HW Config dentro de la estación S7-300 con un módulo básico y los dos submódulos Ethernet y PROFIBUS.

  • Página 57: Configurar La Interfaz Ethernet

    Configuración y servicio 4.4 Configuración con STEP 7 V5.5 4.4.4.3 Configurar la interfaz Ethernet Las propiedades de la interfaz Ethernet del LINK se configuran en HW Config. 1. Desde el menú contextual, abra el cuadro de diálogo de propiedades del LINK haciendo doble clic.

  • Página 58: Configuración De Adaptadores De Bus

    Configuración y servicio 4.5 Configuración con STEP 7 Basic / Professional 4.4.5 Configuración de adaptadores de bus Configuración de adaptadores de bus Si desea utilizar la interfaz Ethernet del LINK, debe configurarla del modo descrito anteriormente. Si en lugar de utilizar la conexión directa de la interfaz Ethernet desea usar un adaptador de bus, proceda del siguiente modo: 1.

  • Página 59: Uso Como Dispositivo Profinet Io

    Configuración y servicio 4.5 Configuración con STEP 7 Basic / Professional Consulte la versión y el Support Package necesarios en el capítulo Requisitos de aplicación (Página 20). Nota Funcionamiento en modo de compatibilidad El LINK se puede utilizar con un ajuste compatible con la versión anterior (6GK1 411-5AB00).
  • Página 60 Configuración y servicio 4.5 Configuración con STEP 7 Basic / Professional Para la configuración posterior del LINK proceda del siguiente modo: 1. Especifique el modo de operación del LINK en el grupo de parámetros "Transición de red": "Transición de red como proxy de PROFINET IO" 2.

  • Página 61: Uso Únicamente Como Transición De Red En Modo Estándar

    Configuración y servicio 4.5 Configuración con STEP 7 Basic / Professional 4.5.3 Uso únicamente como transición de red en modo estándar Configurar el LINK Para la configuración posterior deben cumplirse los siguientes requisitos: Se ha creado un proyecto con el LINK; consulte el capítulo Configurar el LINK (Página 58). Para la configuración posterior del LINK proceda del siguiente modo: 1.

  • Página 62: Poner En Servicio El Link Como Dispositivo Profinet Io

    Configuración y servicio 4.5 Configuración con STEP 7 Basic / Professional Tenga en cuenta las indicaciones sobre la carga y la puesta en marcha posterior en los capítulos siguientes. Nota Interfaz Ethernet desactivada Tenga en cuenta que después de configurar un adaptador de bus, la interfaz Ethernet del LINK y, por tanto, también los LED "LK1 / LK2"...

  • Página 63: Poner En Servicio El Link En Modo Estándar

    Configuración y servicio 4.5 Configuración con STEP 7 Basic / Professional Nota Rearranque completo cuando se usan adaptadores de bus Si se utiliza un adaptador de bus hay que rearrancar el LINK tras la carga para que se detecte el adaptador de bus. Para ello proceda del siguiente modo: 1.

  • Página 64: Datos De Identificación Y Mantenimiento

    Configuración y servicio 4.6 Datos de identificación y mantenimiento Datos de identificación y mantenimiento 4.6.1 Lectura e introducción de datos I&M Datos I&M Los datos de identificación y mantenimiento (datos I&M) se almacenan en el módulo. ● Datos de identificación (I&M0) Los datos I son información del fabricante en relación al módulo y solo son accesibles en modo de lectura.
  • Página 65 Configuración y servicio 4.6 Datos de identificación y mantenimiento Visualización de los datos I&M en STEP 7 V5 Los datos I&M0 e I&M1 se visualizan del siguiente modo: ● Mediante el diagnóstico especial (cuadro de diálogo de propiedades del LINK > ficha "Diagnóstico"...

  • Página 66: Lectura/Escritura De Datos I&M Mediante El Programa De Usuario

    Configuración y servicio 4.6 Datos de identificación y mantenimiento Transición de red en modo estándar Al cargar la configuración hardware se aplican directamente los datos I&M. Transición de red como proxy de PROFINET IO Al cargar la configuración hardware no se aplican directamente los datos I&M. Los valores deben escribirse en el dispositivo utilizando los mecanismos correspondientes de PROFINET.

  • Página 67: Leer Registros I&M

    Datos de identificación Acceso Ajuste predeterminado Explicación Datos de identificación 0: (índice de registro AFF0 hex) VendorIDHigh Lectura (1 byte) Nombre del fabricante (2A = SIEMENS AG). VendorIDLow Lectura (1 byte) Order_ID Lectura (20 6ES7155-6AU00-0BN0 Referencia del módulo (en este caso:...
  • Página 68 Configuración y servicio 4.6 Datos de identificación y mantenimiento Datos de identificación Acceso Ajuste predeterminado Explicación (1 byte) 00 - FF IM_SWRevision_Internal_ • Change IM_REVISION_COUNTER Lectura (2 bytes) 0000 Cambios parametrizados en el módulo (no utilizado) IM_PROFILE_ID Lectura (2 bytes) 0000 Generic Device IM_PROFILE_SPECIFIC_TYPE Lectura (2 bytes) 0001...

  • Página 69: Sincronización Horaria

    Configuración y servicio 4.7 Sincronización horaria Sincronización horaria Método de sincronización El LINK soporta los procedimientos de sincronización horaria indicados más abajo. Tanto con NTP como con el procedimiento SIMATIC la hora se transmite como UTC (Universal Time Coordinated). Con el procedimiento SIMATIC se requiere un reloj maestro en una red. Si la sincronización horaria está...

  • Página 70: Sinopsis: Acceso Al Link Como Proxy

    Configuración y servicio 4.8 Sinopsis: Acceso al LINK como proxy Sinopsis: Acceso al LINK como proxy Vista general de las posibilidades de acceso al LINK en el modo de operación "Proxy de PROFINET IO" Si hay establecida una conexión con el controlador PROFINET IO, existen las posibilidades siguiente de acceder al LINK.

  • Página 71: Diagnóstico Y Conservación

    Diagnóstico y conservación Posibilidades de diagnóstico Están disponibles las siguientes posibilidades de diagnóstico. LEDs del módulo Encontrará información sobre los indicadores LED en el capítulo LED, conexiones y pulsadores (Página 23). STEP 7 Professional: La ficha "Diagnóstico" en la ventana de inspección Si se accede al LINK a través de Ethernet, se obtiene la siguiente información sobre el módulo seleccionado: ●...

  • Página 72: Borrado Total Y Restablecimiento De La Configuración De Fábrica

    Diagnóstico y conservación 5.2 Borrado total y restablecimiento de la configuración de fábrica Vigilancia del C-PLUG y de la alimentación de tensión redundante En la configuración existe la posibilidad de activar la vigilancia del C-PLUG y de la alimentación de tensión redundante. Al activar la vigilancia se registra una entrada en el búfer de diagnóstico en determinados casos de fallo.

  • Página 73: 5.3 Cargar Firmware

    STEP 7. Cuando haya una nueva versión de firmware para el módulo, esta aparecerá en las páginas web de Siemens Industry Online Support: Enlace: (https://support.industry.siemens.com/cs/ww/es/ps/15406/dl) La PG/el PC debe estar conectado al LINK a través de PROFIBUS por medio de una conexión punto a punto.

  • Página 74: Procedimiento

    El actualizador de firmware se instala junto con STEP 7 V5. Abra el actualizador de firmware desde el menú Inicio de Windows: "Siemens Automation > SIMATIC > STEP 7 > NCM S7 > Firmware Loader" Encontrará indicaciones complementarias en la Ayuda en pantalla del actualizador de firmware.

  • Página 75: Cargar En Pg / Cargar De Dispositivo

    Diagnóstico y conservación 5.4 Cargar en PG / Cargar de dispositivo Comportamiento tras cargar el archivo de firmware Una vez ha finalizado la carga del firmware, el LINK se reinicia y reanuda automáticamente el funcionamiento productivo. Compruebe con el diagnóstico especial de STEP 7, p. ej., si el nuevo firmware se ha activado tras la carga.

  • Página 76: Variantes De Intercambio

    Diagnóstico y conservación 5.5 Sustituir módulo Variantes de intercambio Cuando se sustituye un módulo predecesor (6GK1 411-5AB00) por el LINK (6GK1 411-5AB10) deben distinguirse las variantes siguientes: ● Cambio con la misma configuración (caso de repuesto) Un módulo existente se reemplaza por un módulo nuevo sin modificar la configuración. Se dispone de dos formas distintas para cargar la misma configuración en el módulo nuevo: –...

  • Página 77: Snmp

    Volumen de prestaciones del LINK El LINK soporta la consulta de datos vía SNMP en la versión V1 (estándar). Suministra los contenidos de determinados objetos MIB según el MIB II estándar y la parte de Siemens Automation MIB correspondiente al LINK.
  • Página 78 Diagnóstico y conservación 5.6 SNMP ● MRP Monitoring ● Siemens Automation MIB Tenga en cuenta que los accesos de escritura se permiten solo para los siguientes objetos MIB del grupo "System": – sysContact – sysLocation – sysName Un sysName establecido se envía como nombre de host al servidor DHCP utilizando la opción DHCP 12 para el registro en un servidor DNS.

  • Página 79: Datos Técnicos

    Datos técnicos Datos técnicos del LINK Tabla 6- 1 Datos técnicos Datos técnicos Conexión a Industrial Ethernet Número 1 interfaz PROFIBUS 1 interfaz PROFINET con switch de 2 puertos Modelo de la interfaz PROFIBUS Conexión Conector hembra Sub-D de 9 polos Velocidad de transmisión 9,6 / 19,2 / 45,45 / 93,75 / 187,5 / 500 kbits/s...
  • Página 80 Datos técnicos 6.1 Datos técnicos del LINK Datos técnicos Diseño, dimensiones y peso Formato del módulo Carcasa de la familia de dispositivos ET 200SP Grado de protección IP20 Peso aprox. 600 g Dimensiones (an x al x p) 100 x 117 x 74 mm Posibilidades de montaje Montaje sobre perfil: Perfil DIN simétrico de 35 mm Funciones del producto *...

  • Página 81: Asignación De La Interfaz Ethernet

    Datos técnicos 6.2 Asignación de la interfaz Ethernet Asignación de la interfaz Ethernet Asignación de la interfaz Ethernet La tabla siguiente contiene la asignación de pines de la interfaz Ethernet. La asignación corresponde al estándar Ethernet 802.3-2005 en la ejecución 100BASE-TX. Tabla 6- 2 Asignación de pines de la interfaz Ethernet Vista del conector hembra...

  • Página 82: Cable Profibus Y Conector

    Datos técnicos 6.3 Asignación de la interfaz PROFIBUS Cable PROFIBUS y conector ATENCIÓN Colocación del apantallado del cable PROFIBUS El apantallado del cable PROFIBUS debe estar colocado. Aísle a tal fin un extremo del cable PROFIBUS y una la pantalla con la puesta a tierra de la función. IE/PB LINK PN IO Instrucciones de servicio, 11/2017, C79000-G8978-C393-02...

  • Página 83: Homologaciones

    La declaración de conformidad de la CE se encuentra a disposición de las autoridades competentes en el emplazamiento siguiente: Siemens Aktiengesellschaft Process Industries and Drives Process Automation DE-76181 Karlsruhe Alemania Encontrará...

  • Página 84: Compatibilidad Electromagnética (Directiva De Cem)

    Homologaciones Tipo de artículo: "Certificates" Tipo de certificado: "Declaración de conformidad CE" IECEx El producto cumple los requisitos de protección contra explosión según IECEx. Clasificación IECEx: Ex nA IIC T4 Gc El producto cumple las exigencias de las normas siguientes: ●...

  • Página 85: Homologaciones Actuales

    Póngase en contacto con su representante de Siemens si necesita una lista de las homologaciones actuales para los diferentes aparatos o infórmese en las páginas de Internet de Siemens Industry Online Support: Enlace: (https://support.industry.siemens.com/cs/ww/es/ps/15406/cert)
  • Página 86 Homologaciones IE/PB LINK PN IO Instrucciones de servicio, 11/2017, C79000-G8978-C393-02...

  • Página 87: Accesorios

    Accesorios BusAdapter BusAdapter Alternativamente a la interfaz Ethernet X1 integrada, el LINK soporta adaptadores de bus de la familia de dispositivos ET 200SP para la conexión a la red Ethernet. El BusAdapter no está incluido en el volumen de suministro del LINK. El LINK soporta los siguientes adaptadores de bus: ●...

  • Página 88: C-Plug

    Encontrará la asignación de la interfaz Ethernet de los adaptadores de bus con conexión RJ45 en el capítulo Asignación de la interfaz Ethernet (Página 81). Encontrará más detalles en el manual /4/ (Página 92) y en el Siemens Industry Mall. Enlace: (https://mall.industry.siemens.com)
  • Página 89 Número de ciclos de escritura: Máx. aprox. 200000 Recomendación: Evite la escritura cíclica de datos. El área Flash permite realizar una cantidad limitada de ciclos de escritura. Encontrará más detalles en el Siemens Industry Mall. Enlace: (https://mall.industry.siemens.com) IE/PB LINK PN IO...
  • Página 90 Accesorios A.2 C-PLUG IE/PB LINK PN IO Instrucciones de servicio, 11/2017, C79000-G8978-C393-02...

  • Página 91: Bibliografía

    Bibliografía Cómo encontrar la documentación Siemens ● Referencias Los números de artículo para los productos Siemens relevantes aquí se encuentran en los catálogos siguientes: – Comunicación industrial SIMATIC NET / identificación industrial, catálogo IK PI – Productos SIMATIC para Totally Integrated Automation y microautomatización, catálogo ST 70...
  • Página 92 Bibliografía B.2 /2/ SIMATIC NET IE/PB Link PN IO (6GK1 411-5AB00) Instrucciones de servicio (2005) Siemens AG Enlace: (https://support.industry.siemens.com/cs/ww/es/view/19299692) SIMATIC NET CPs S7 para Industrial Ethernet Configurar y poner en servicio Manual Parte A − Aplicación general Manual de configuración Siemens AG Enlace: (https://support.industry.siemens.com/cs/ww/es/view/30374198)
