Instalación de la unidad de estado sólido M.2 2280
Requisitos previos
Si va a reemplazar un componente, quite el componente existente antes de realizar el procedimiento de instalación.
Sobre esta tarea

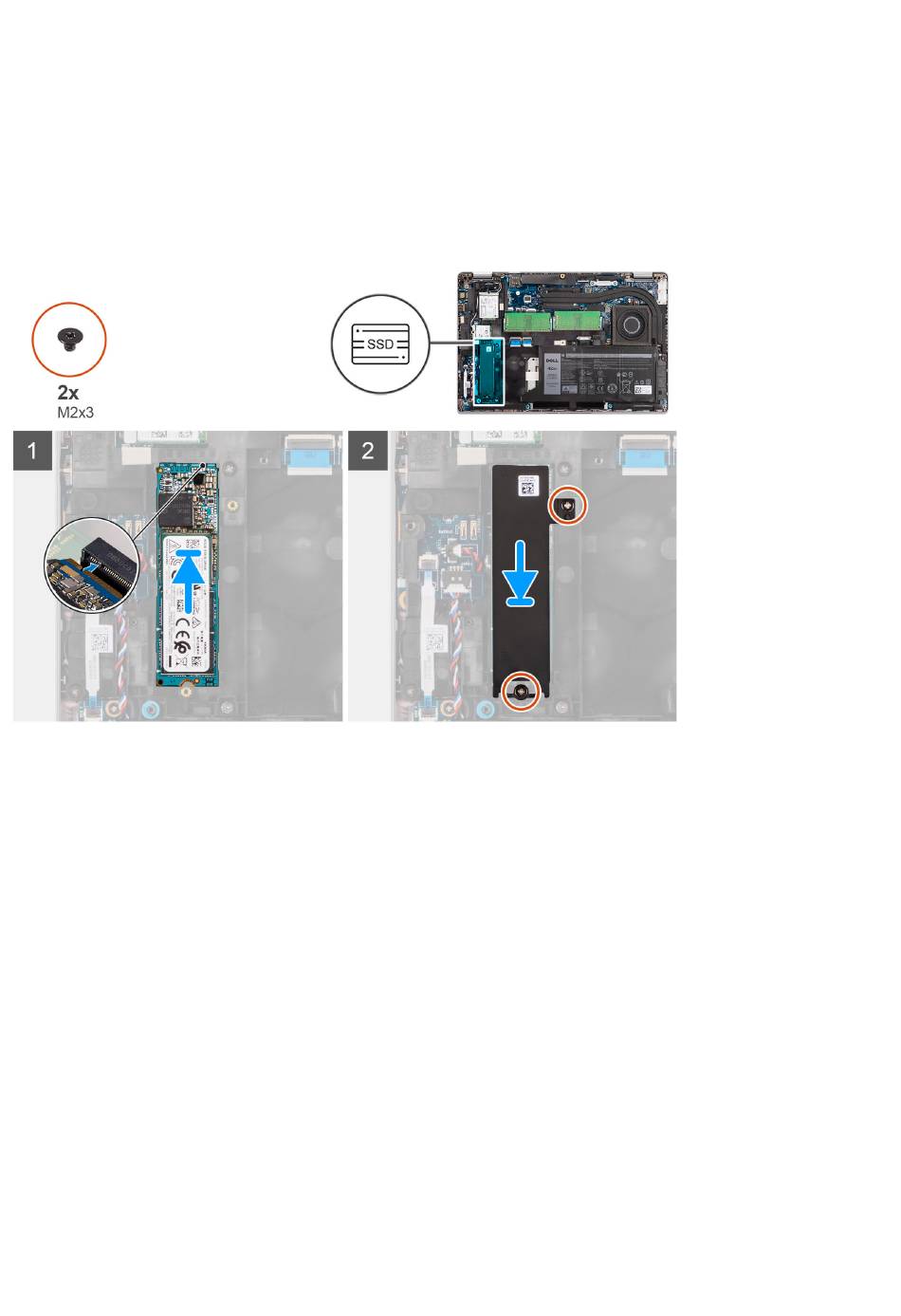

En la imagen a continuación, se indica la ubicación de la unidad de estado sólido M.2 2280 y se proporciona una representación visual del
procedimiento de instalación.
Pasos
1. Alinee la muesca de la unidad de estado sólido M.2 2280 con la lengüeta en la ranura de unidad de estado sólido.
2. Deslice la unidad de estado sólido M.2 2280 en la ranura para unidad de estado sólido de la tarjeta madre.
3. Alinee el orificio para tornillos de la placa térmica de unidad de estado sólido M.2 2280 con los orificios para tornillos de la tarjeta madre.
4. Vuelva a colocar los dos tornillos (M2x3) que fijan la placa térmica de la unidad de estado sólido M.2 2280 a la tarjeta madre.
Siguientes pasos
1. Instale la cubierta de la
2. Instale la tarjeta microSD.
3. Instale la tarjeta SIM.
4. Siga el procedimiento que se describe en
Extracción de la unidad de estado sólido M.2 2230
Requisitos previos
1. Siga el procedimiento que se describe en
2. Ingrese al modo de servicio.
3. Quite la tarjeta SIM.
4. Quite la tarjeta microSD.
5. Quite la cubierta de la base.
28 Extracción e instalación de componentes
base.
Después de manipular el interior de la
Antes de manipular el interior de la
computadora.
computadora.
