LIFT CORPORATION Pág. 25 de 30 DSG#
NOTA: Utilice el poste en la esquina de la carrocería del camión/tráiler en las conexiones
JBOX del panel solar más cercano, y en el mismo lugar de la caja de la batería,
para instalar el home run cable del panel solar a la caja de la batería.

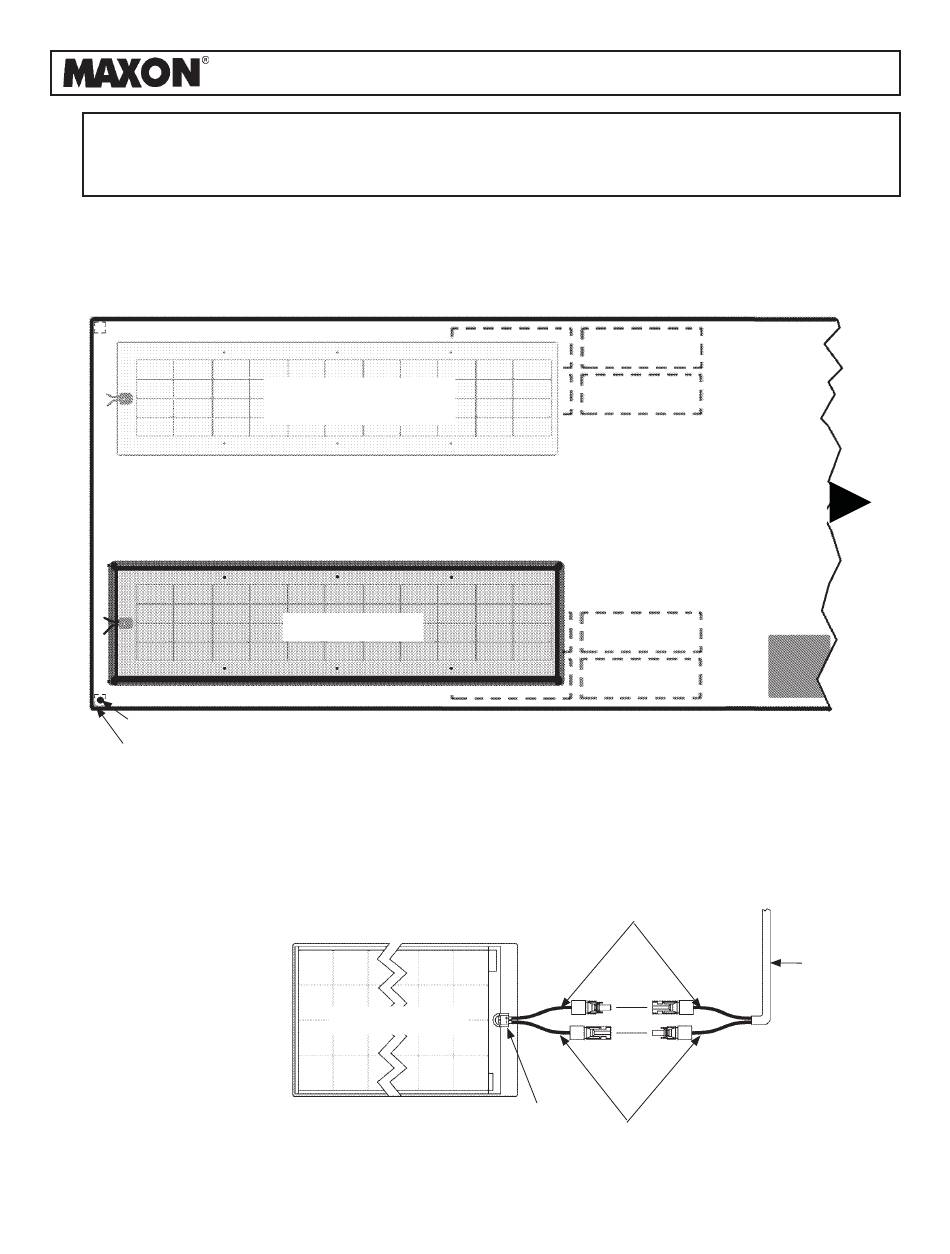

7. Taladre un agujero sufi cientemente grande para
instalar el home run cable (cable reforzado
multi conductor) (art. de kit) a través del poste
en la esquina (FIG. 25-1).
AGUJERO
POSTE EN LA ESQUINA
8. Conecte el home run cable (cable reforzado multi conductor)
(art. de kit) a los conectores de la caja de conexiones en el
panel solar como se muestra en la FIG. 25-2.
© MAXON Lift Corp. 2020
Draft 12/21/2020
POSICIÓN OPCIONAL
DEL PANEL
PANEL SOLAR
TALADRAR EL AGUJERO EL HOME RUN CABLE
(CABLE REFORZADO MULTI CONDUCTOR)
PANEL SOLAR
CONECTAR EL PANEL SOLAR AL CABLE HOME RUN
M-20-17
FRENTE DE LA CARRO-
CERÍA DEL VEHÍCULO
FIG. 25-1
ROJO (+)
CAJA DE
NEGRO (-)
CONEXIONES
FIG. 25-2
Rev. - Fecha: 12/09/20
LADO LATERAL A
LA CARRETERA
LADO LATERAL
A LA ACERA
HOME RUN
CABLE
