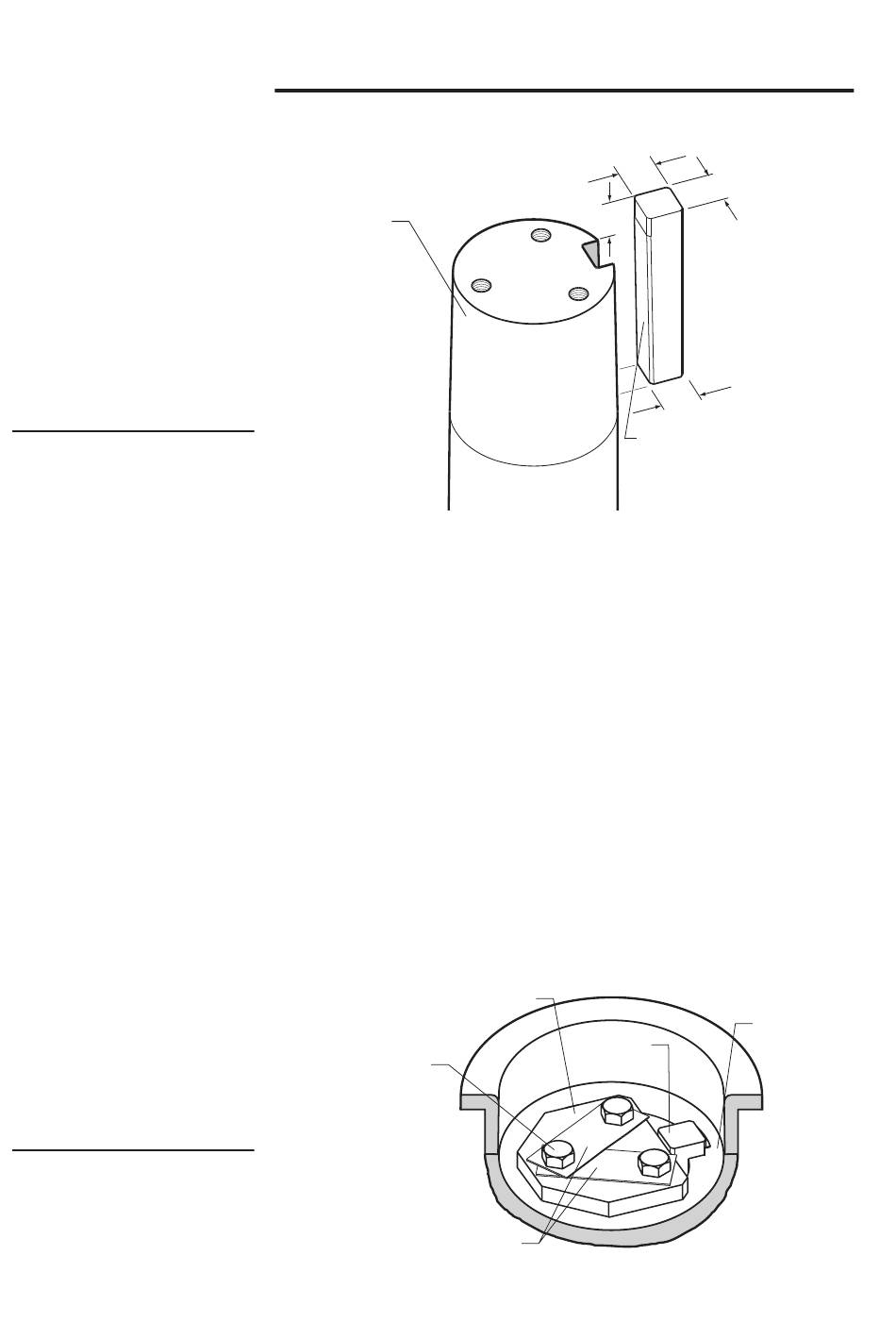

Figura 2
Geareducer 36 y 38
Figura 3
Geareducer 36 y 38
4
Instalación del cubo central del ventilador
EJE DEL
VENTILADOR DE
GEAREDUCER
3–Para proceder con la instalación, levante el conjunto del cubo central
por encima del eje del ventilador. Baje lentamente el conjunto sobre el
eje con los cuñeros alineados. Asegúrese de que la cuña no se deslice
hacia abajo durante la instalación. Si es necesario, inmovilice la cuña
en el cuñero con un punzón.
Después de instalado el conjunto del cubo central, el extremo inferior
de la cuña debe ocupar completamente la parte inferior del centro del
cubo central y la parte superior de la cuña debe sobresalir no menos
de 16 mm de la parte superior del eje del ventilador. Una vez alcanzada
esta disposición, no fuerce hacia abajo la cuña.
4–La figura 3 ilustra la instalación apropiada de la placa de retención
y de los accesorios. La placa de retención está diseñada para permitir
una holgura con respecto a la cuña del eje del ventilador, y cuando está
instalada adecuadamente, no se extenderá más allá ni interferirá de
manera alguna con la cuña. Aplique un par de apriete a los pernos de
retención de 95 N·m y a continuación doble hacia arriba las esquinas
de las bandas de fijación para evitar que los pernos se aflojen.
PERNOS DE
RETENCIÓN
BANDAS DE
FIJACIÓN
38mm
16mm MÍN.
PLACA DE
RETENCIÓN
CUÑA
38mm
35mm
LADO AHUSADO
DE LA CUÑA
CUBO CENTRAL
DEL VENTILADOR
