Resumen de contenidos para Eaton TSDW1CO

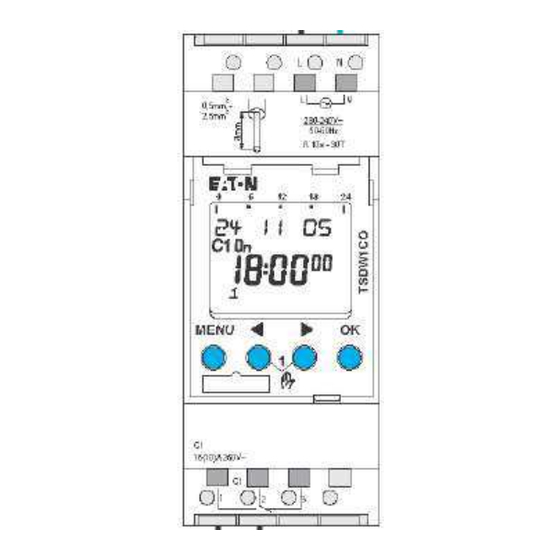

- Página 1 Instrucciones de uso y de montaje Es necesario una correcta conexión para una perfecta función de la conmutación de los contactos (ver imagen de conexión)
-
Página 2: Tabla De Contenido
Contenidos Indicaciones básicas Pantalla y teclas. Estructura de manejo. Esquema del menú Conexión / Montaje Puesta en marcha Opción PROGRAMA Programar conmutación de tiempo Cambiar/Borrar conmutación de tiempo Opción MANUAL Conmutación manual y permanente Menu OPCIONES Código PIN Tarjeta de memoria TSAMEM, RESET Datos técnicos... -
Página 3: Indicaciones Básicas
Indicaciones Básicas ADVERTENCIA ¡Peligro de muerte por descarga eléctrica o quemaduras! > ¡El montaje debe ser llevado a cabo exclusivamente por un electricista profesional! • Este aparato está previsto para el montaje en carriles de perfil DIN (según EN 60715) •... -
Página 4: Pantalla Y Teclas. Estructura De Manejo
Pantalla y teclas Estructura de manejo Tiempos individuales 1. Lectura de linea de texto programados Un texto/símbolo parpadeante significa una pregunta Fecha Hora Estado del canal Días de la semanas del C1, C2 ON OFF 1 al 7 2. Elegir alternativa Indicación de las teclas activas con cada función correspondiente Confirmación... -
Página 5: Esquema Del Menú
Esquema del menú MENU PROGRAMA FECHA/HORA MANUAL OPCIONES HORA DURACIÓN ON CONTADOR NUEVO HORAS FUNCIONA. CONSULTAR FECHA DURACIÓN OFF ILUMINACION LCD MODIFICAR VER / INV IDIOMA DESCARTAR BORRAR DIA DE LA VACACIONES SEMANA FORMATO AJUSTE FECHA DE FABRICA FORMATO INFO HORA... -
Página 6: Conexión / Montaje
Conexión / Montaje ¡Peligro de muerte por descarga eléctrica! > ¡El montaje debe de ser llevado a cabo Cable 45° exclusivamente por un electricista! > Desconectar la tensión Terminal sin tornillo > Cubrir o delimitar los contactos con tensión (a presión) que se encuentren próximos. -
Página 7: Puesta En Marcha
Puesta en marcha PAIS (ver figura) AÑO Ajuste de hora, fecha, horario de VER / INV HORA > Presione el botón deseado y sigue las MINUTOS instrucciones de la pantalla VER / INV VER / INV GB/IRL/P EUROPA VER / INV FIN/GR/ TR VER / INV VER / INV... -
Página 8: Programar Conmutación De Tiempo
Programar conmutación de tiempo (ver figura) PROGRAM NUEVO CAMBIO > Pulsar MENU. > Confirmar con OK o seleccionar parámetro ◄ ► LIBRE 56 > Reconfirmar con OK . HORA Dispone de 56 espacios memorias para programación MINUTOS LUNES Tiempo de conmutación El mismo bloque de conmutación para para un único día COPIAR... -
Página 9: Cambiar/Borrar Conmutación De Tiempo
Cambiar / Borrar conmutación de hora (ver figura) PROGRAMA > Pulsar MENU. NUEVO > Confirmar con OK o seleccionar parámetro ◄ ► COMPROBAR > Reconfirmar con OK . MODIFICAR CAMBIO BORRAR LUNES Es posible cambiar o borrar todo un Block. (un bloque copiado para varios días) MODIFICAR HORA... -
Página 10: Conmutación Manual Y Permanente
Conmutación Código PIN Manual y permanente El código PIN se configura en el menú La conmutación manual y permanente se selecciona OPCIONES (ver figura). pulsando la opción MANUAL o (con el display en automático) con la combinación de los siguientes botones: OPCIONES CONTADOR HORAS... -
Página 11: Tarjeta De Memoria Tsamem, Reset
Tarjeta de memoria TSAMEM COPIAR OBELISK -> TSWI COPIAR TSWI Uso de la tarjeta de memoria -> OBELISK > Introducir la tarjeta de memoria en el reloj INICIAR OBELISK conmutador COMPROBAR OBELISK > Consultar las conmutaciones guardadas. Introducir/extraer del reloj conmutador o Iniciar el programa TSAMEN RESET >... -
Página 12: Datos Técnicos
Datos técnicos • Temperatura ambiente permisible: • Voltaje nominal: 230-240 V~, +10 %/-15 % • Frecuencia: 50-60 Hz -30 °C ... +55 °C • Consumo propio: máx. 6 VA • Clase de protección: II conforme EN 60730-1 • Salida de conmutación: libre de potencial •...
