Progres Teros 12 Manual De Instrucciones

Manual
Sensor Contenido de agua en suelo,
temperatura y conductividad Teros
12
El TEROS 12 utiliza un termistor para tomar lecturas de temperatura, situado en el pincho 2.
Esto es muy importante para las mediciones cerca de la superficie donde los cambios de tem-
peratura son más rápidos. La temperatura que entrega este sensor se representa en grados
Celsius. A pesar de que el cuerpo del sensor es blanco, la luz directa del sol puede elevar la
medición de temperatura, así pues tenga cuidado a la hora de instalarlo y evitar una exposi-
ción directa.
La conductividad eléctrica (CE) es la capacidad de una sustancia para conducir electricidad y
puede usarse para interferir en la cantidad de iones que existe en una solución. La CE se mide
aplicando una corriente eléctrica alterna a dos electrodos y así medir la resistencia entre ellos.
El sustrato de la CE deriva de multiplicar el inverso de la resistencia (conductancia) por la
constante celular (relación de la distancia entre los electrodos de su área). Las mediciones de
la CE se normalizan a 25ºC y la lectura se toma entre los pinchos 2 y 3.

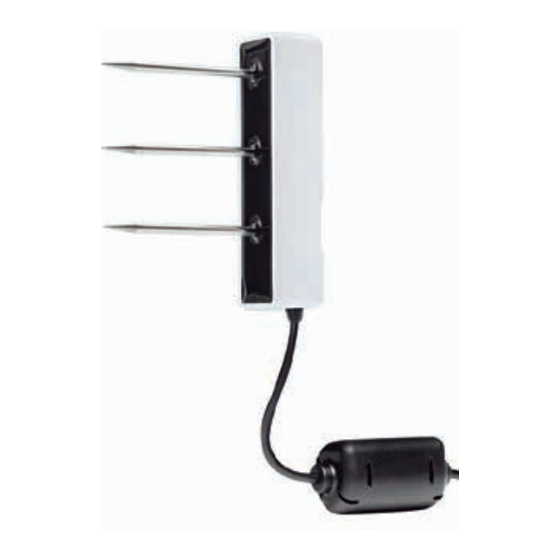

Sensor para la lectura del contenido de agua
en suelo (VWC), la temperatura y la conductivi-
dad eléctrica del suelo utilizando los 3 pinchos
de acero inoxidable. Ideal para instalar en
sustratos sin suelo.
Los Sensores TEROS 12 utilizan un campo
electromagnético para medir la permitividad
dieléctrica aparente (
El sensor aplica una onda de 70MHz a los
pinchos del sensor, que se cargan de acuerdo
a la constante dieléctrica del material.
El tiempo de carga es proporcional al dieléc-
trico y al VWC del sustrato. El microprocesa-
dor interno del TEROS 12 mide este campo de
carga y lo convierte a una valor VWC mediante
una ecuación de calibración específica para
cada sustrato. Esta medición se realiza entre el
pincho 1 y 2.
CÓDIGO 06140294
ε
a) del medio circundante.
