Guía de inicio rápido de VTrak S3000

Tarea 2: Montaje del dispositivo en un bastidor

Identificación de las secciones de los rieles del bastidor
El paquete del chasis incluye dos ensamblajes de rieles de bastidor en el kit de
montaje del bastidor. Cada ensamblaje se compone de dos secciones:
Un par de rieles de chasis de dos piezas que se unen al chasis
Un par de rieles de bastidor de dos piezas que se unen al bastidor

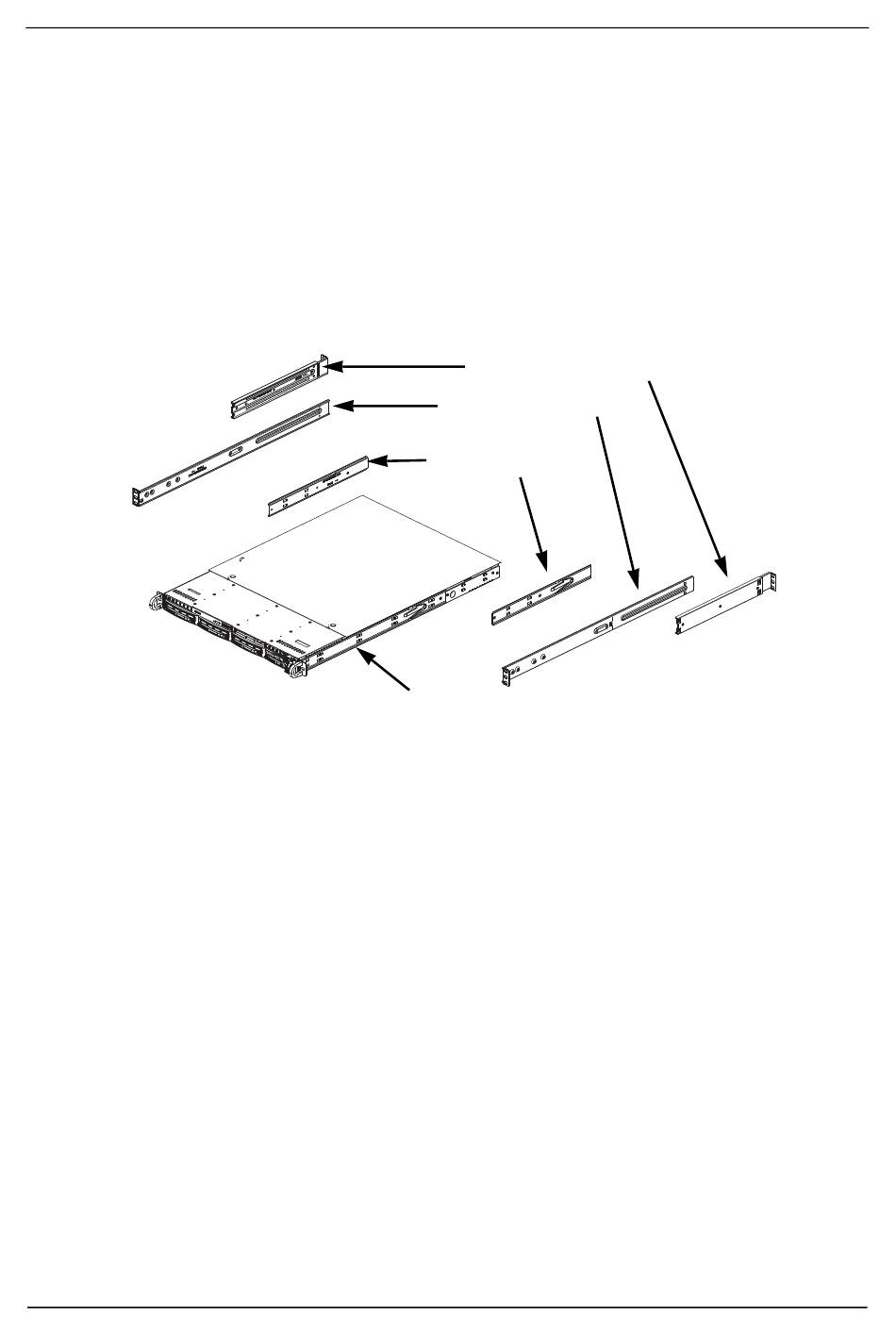

Figura 1. Componentes de montaje del bastidor del dispositivo

Rieles de chasis internos

Los rieles de chasis vienen en dos secciones:
Rieles de chasis: unidos al chasis en la fábrica
Extensiones para los rieles de chasis: el usuario los une a los rieles de chasis
Instalación de las extensiones para los rieles de chasis
1.
Coloque las extensiones para los rieles de chasis en el lado del chasis alineando
los ganchos del chasis con los orificios de las extensiones para los rieles.
La extensión para riel interior está orientada "hacia fuera", lo mismo que el
riel interno.
2.
Deslice la extensión para riel hacia la parte anterior del chasis.
3.
Asegure el chasis con dos tornillos de fijación, tal como se muestra en el diagrama.
Utilice los tornillos suministrados en el kit de montaje del bastidor. Consulte
la página 299, Figura 2.
4.
Repita los pasos 1 a 3 para la otra extensión para riel de chasis.
Extensiones de riel de chasis
Rieles de bastidor
Extensiones de
riel de chasis
Rieles de chasis
(ambos lados)
298
