KIIRJUHEND
Toimige järgmiselt.
PAIGALDAMINE:
1. Sisestage süütevõti (53, Joonis 3) ja keerake see asendisse „I".
Tõstke kate üles.
2. Paigaldage harjad (A, Joonis 8) või padja hoidjad (B, Joonis 8) katte
alla. Kasutage harja paigaldamise stopperit (D, Joonis 8), et leida
õige harja/padja hoidja asend.
3. Harja / padja hoidja eemaldamiseks vajutage harja / padja hoidja
vabastusnuppu (8), harja / padja hoidja paigaldatakse automaatselt.
Pöörlemissuund on näidatud (Joonis 8). LED-tuli vilgub.
EEMALDAMINE:
1. Sisestage süütevõti (53, Joonis 3) ja keerake see asendisse „I".
Veenduge, et hari/padja hoidja on tõstetud (ÜLES) asendis. Harja /
padja hoidja eemaldamiseks vajutage harja / padja hoidja
vabastusnuppu (E, Joonis 8), harja / padja hoidja vabaneb
automaatselt. LED-märgutuli põleb püsivalt.
KÜLGPRITSMEKAITSMETE TASAKAALU REGULEERIMINE
Pritsmekaitsme kõrgust tuleb jälgida ja reguleerida. Kontrollige masinaga puhastamise ajal
külgpritsmekaitsmete toimivust.
A. Kui pritsmekaitsmed on liiga kõrgel, jätab pritsmekaitsme (D) ja põranda vaheline vahe
pöörete ajal vee põrandale.
B. Kui pritsmekaitsmed on liiga madalal, paindub pritsmekaitse (D) liiga kaugele, jättes
pöörete ajal põrandale vett ja lühendades pritsmekaitsme tööiga.
C. Õige reguleerimine toimub siis, kui pritsmekaitsmed puudutavad kergelt põrandat
pritsmekaitsme esiosast tagaosani.
Reguleerimisprotseduur
1. Veenduge, et kate on tõstetud (ÜLES) asendis.
2. Keerake lahti ülemised kinnitusmutrid (A) ja eemaldage pritsmekaitsme koost.
3. Reguleerige alumisi kinnitusmutreid (B) üles/alla.
4. Paigaldage pritsmekaitse tagasi ja kontrollige reguleerimist.
5. Korrake punkte 3. ja 4. vastavalt vajadusele, kuni pritsmekaitse on õigesti
reguleeritud.
6. Reguleerimise fikseerimiseks pingutage ülemisi kinnitusmutreid (A).
7. Korrake protseduuri teisel poolel asuva pritsmekaitsmega.
KAABITSA TASAKAALU REGULEERIMINE
1. Paigaldage kaabits ja keerake mutrid (C, Joonis 10) kinni. Seejärel
ühendage vaakumvoolik (B) kaabitsaga.
2. Reguleerige kaabitsat selle reguleerimisnupu (A) abil.
a) Kui tagumise kaabitsa laba (E) keskosa ja põranda vahel on ruumi,
reguleerige nuppu (A) päripäeva (H), kuni terve tagumine kaabits on
põrandaga kontaktis ja eesmine laba puutub kergelt vastu põrandat.
b) Kui tagumise kaabitsa laba otsade (D ja F) ja põranda vahel on ruumi,
reguleerige nuppu (A) vastupäeva (G), kuni terve tagumine kaabits on
põrandaga kontaktis ja eesmine laba puutub kergelt vastu põrandat.
Vajadusel reguleerige kogu kaabitsakõrgust, reguleerides ratta (K) kõrgust.
108
EESTI

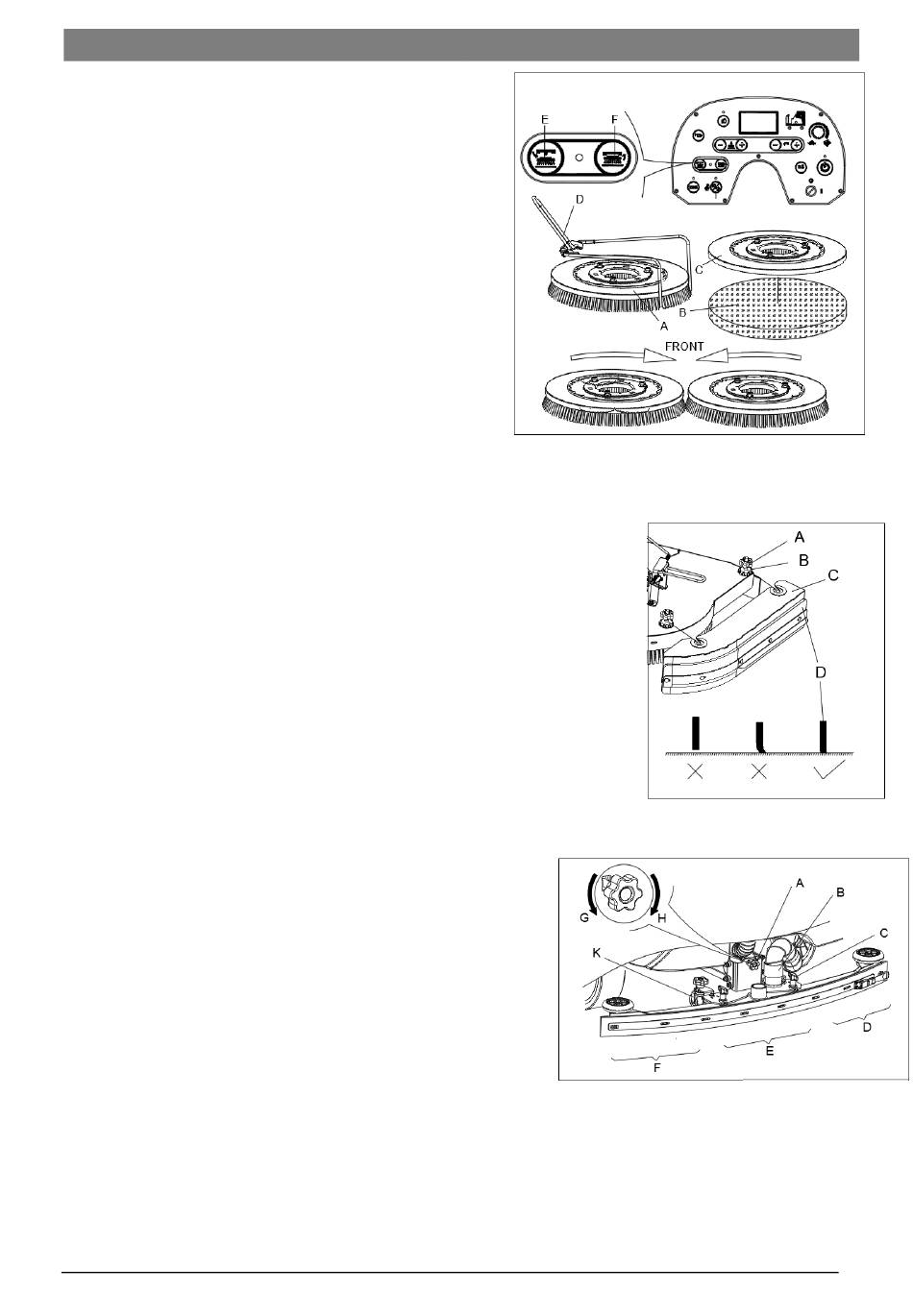

Joonis 8
Joonis 9
Joonis 10
