Instalación Del Tubo Transversal - Toro Groundsmaster 4500-D Instrucciones De Instalación

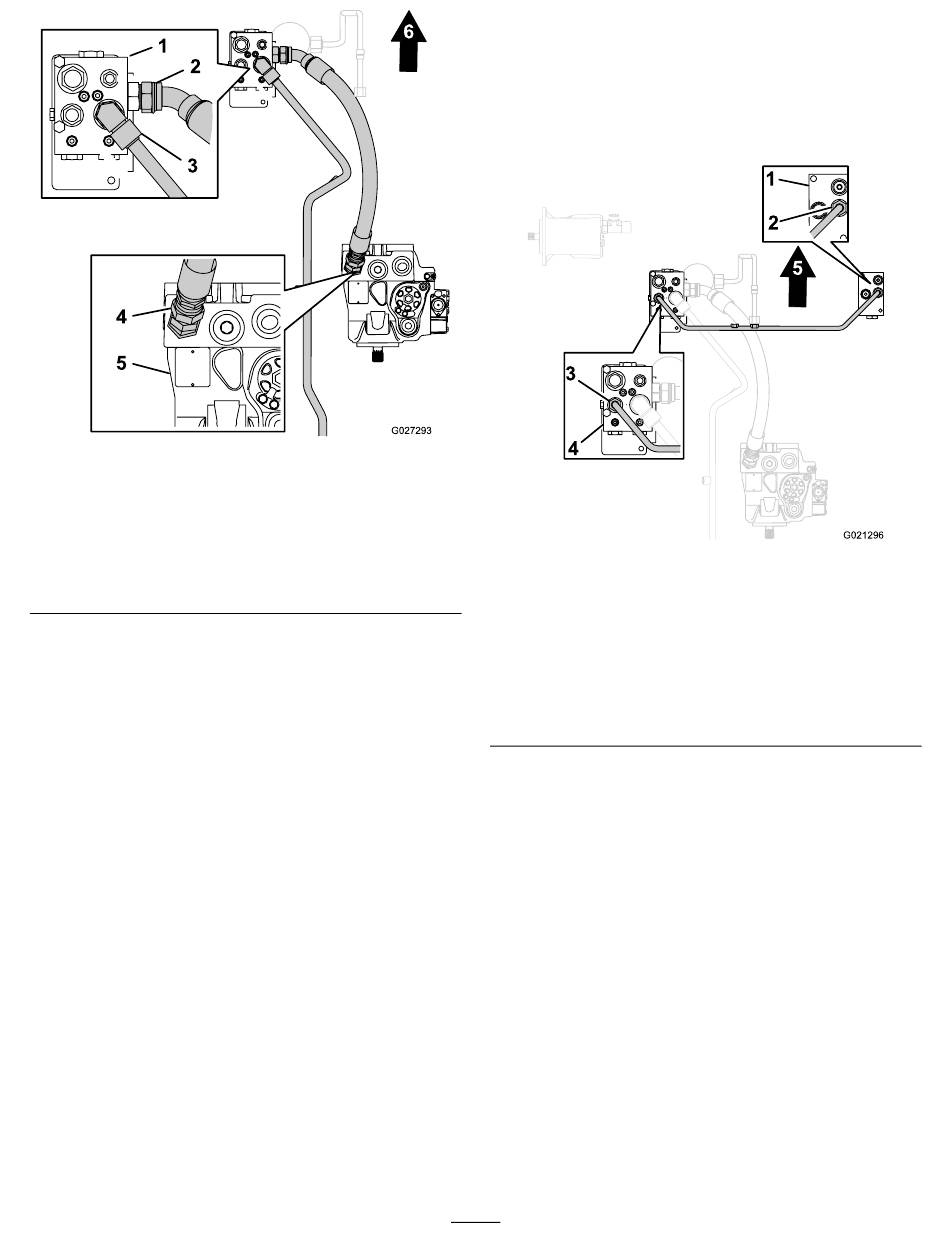

Figura 5
1. Divisor de flujo
2. Manguera de presión
(extremo en ángulo)
3. Tubo de tracción trasera
(acoplamiento delantero)
3. Retire el tapón provisional de la bomba
hidráulica.
4. Enrosque el extremo recto de la manguera
de presión en el acoplamiento de la bomba
hidráulica (Figura
5. Retire el tapón provisional del divisor de flujo.
6. Enrosque el extremo en ángulo de la manguera
de presión en el acoplamiento lateral del divisor
de flujo (Figura 5).
7. Apriete los acoplamientos de la manguera a 150
– 184 N·m.
4. Manguera de presión
(extremo recto)
5. Bomba hidráulica
6. Hacia adelante
5).
Instalación del tubo transversal
1. Retire el tapón del acoplamiento del colector de
tracción trasera que se instaló anteriormente.
2. Alinee las tuercas del tubo transversal con los
acoplamientos del colector de tracción trasera
y del divisor de flujo
g027293
1. Colector de tracción
trasera
2. Tubo transversal
(acoplamiento del
distribuidor de tracción
trasera)
3. Tubo transversal
(acoplamiento del divisor)
3. Enrosque las tuercas del tubo en los
acoplamientos del divisor de flujo y del
distribuidor de tracción trasera, y apriete las
tuercas a 51 – 63 N·m.
5
(Figura 6).
Figura 6
4. Divisor de flujo
5. Hacia adelante
g021296
