Manuales relacionados para Jensen CM701MIR
Resumen de contenidos para Jensen CM701MIR

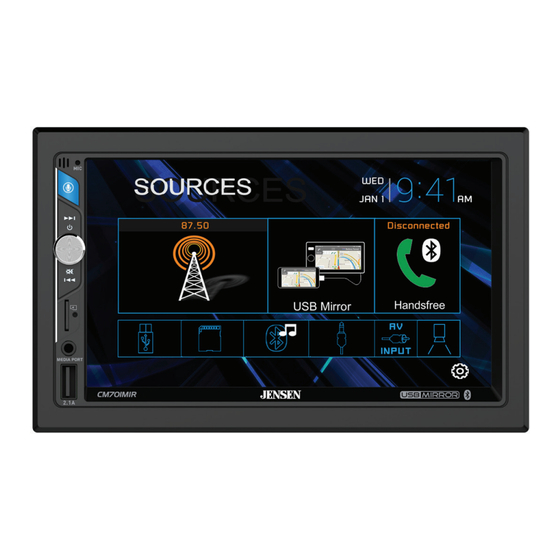

- Página 1 CM701MIR PANTALLA TÁCTIL 7” RECEPTOR MULTIMEDIA SIN MECANISMO AM-FM, Bluetooth USB Mirror™ Entradas de cámara delantera y trasera MANUAL DE INSTALACIÓN & USUARIO B-Type...
-
Página 2: Información
INFORMACIÓN Conformidad con la FCC Este dispositivo cumple con la Parte 15 de las Regulaciones de la FCC. El funcionamiento está sujeto a las siguientes dos condiciones: (1) Este dispositivo no puede causar interferencias perjudiciales, y (2) Este dispositivo debe aceptar cualquier interferencia recibida, incluyendo interferencia que puede causar funcionamiento no deseado. - Página 3 • Si tiene problemas durante la instalación, consulte con el distribuidor Jensen. • Si la unidad no funciona correctamente, reiníciela. Si el problema persiste, consulte con el distribuidor de Jensen más cercano o comuníquese con la asistencia técnica al teléfono @ 1-888-921-4088.
-
Página 4: Instalación
INSTALACIÓN Preparación Lea y comprenda todo el manual antes de la instalación. Consulte a un técnico calificado para obtener instrucciones detalladas o asistencia de instalación. Antes de comenzar • Desconecte el terminal negativo de la batería. Pida instrucciones a un técnico calificado. •... -
Página 5: Diagrama De Conexión De Entradas/Salidas
(1) fusible tipo cuchilla de ATC 10 amp ubicado en la parte posterior de la unidad. Entradas de cámara frontal / trasera Se pueden usar hasta dos cámaras (no incluidas). Recomendamos JENSEN Parte # BUCAM200J para cámara frontal y BUCAM300AJ o BUCAM400AJ para cámara trasera. 5V 1A... -
Página 6: Funcionamiento
FUNCIONAMIENTO Ubicaciones de los Controles Micrófono Ranura microSD Modo / Control de voz Reiniciar Sintonizar arriba Entrada auxiliar Volumen / Alimentación / Mudo Puerto USB Sintonizar abajo... -
Página 7: Funcionamiento De Menú Del Fuente
FUNCIONAMIENTO Funcionamiento de menú del fuente Radio Presione para acceder a Radio. Duplicación USB Presione para iniciar la duplicación USB. Teléfono Bluetooth Presione para acceder al teléfono Bluetooth. Configuración Presione para mostrar y ajustar la configuración del sistema. Cámara trasera Presione para mostrar la cámara trasera. -
Página 8: Controles En Pantalla
FUNCIONAMIENTO Controles en pantalla Presione hasta dos veces para atenuar la Luminosidad de pantalla. Pulsar una tercera vez para colocar Pantalla la unidad en modalidad de espera (standby), la pantalla quedará en negro. Tocar la pantalla en cualquier lugar para regresar a la operación normal de la pantalla. -
Página 9: Configuracion De Audio
FUNCIONAMIENTO Configuracion de audio Seleccione cualquiera de las configuraciones de EQ preestablecidas (Flat, Classic, Rock, Pop, Jazz, Beat o User) o use la pantalla táctil para ajustar manualmente las configuraciones de EQ. Seleccione cualquiera de los ajustes predefinidos de sonido envolvente: Concert, Church, Passive, Wide, Live o None. -
Página 10: Menú De Configuración
FUNCIONAMIENTO Menú de configuración Desde el menú principal, presione el icono del engranaje para acceder al menú Configuración y ajuste lo siguiente: General, Audio, Display y Bluetooth. General: • OSD Language - Seleccionar solo inglés. • Wallpaper - Seleccionar entre tres opciones de fondo de pantalla. •... -
Página 11: Funcionamiento Sintonizador
FUNCIONAMIENTO Funcionamiento sintonizador Seleccionar el ícono de sintonizador de la pantalla de Funcionamiento Menú Principal. sintonizador Presione para volver a la pantalla del menú principal. Menú principal Muestra el modo actual de funcionamiento. Indicador de modo Presione para sintonizar la unidad hacia abajo un Sintonía abajo paso a la vez. -
Página 12: Funcionamiento Del Usb/Microsd
FUNCIONAMIENTO Funcionamiento del USB/microSD Para reproducir archivos MP3 de un dispositivo Funcionamiento del USB o tarjeta microSD, inserte un dispositivo y la USB o Tarjeta microSD reproducción se iniciará automáticamente. Para volver al USB o tarjeta microSD de reproducción de otro modo de operación, seleccione el icono en el menú... -
Página 13: Compatibilidad De Medios
FUNCIONAMIENTO Compatibilidad de Medios Tipo de archivo FAT 12 Sistema de Archivos FAT 16/FAT 32 .mp3/.MP3/.Mp3/.mP3 Extensión de Archivos .rmp/.m4a MPEG 1 Formato MPEG 2 MPEG MPEG 2.5 MPEG 1 32/44.1/48kHz Frecuencia de MPEG 2 12/16/22.05/24kHz Muestreo MPEG 2.5... -
Página 14: Funcionamiento De Bluetooth
Bluetooth. Consulte el manual del usuario de su dispositivo para obtener más detalles. El nombre del dispositivo es “CM701MIR”. La unidad puede estar en cualquier modo de operación para el proceso de vinculación. En algunos teléfonos, puede ser necesario hacer más de una vez si hay problemas de conectividad de... -
Página 15: Operación De La Aplicación
Pista siguiente Presione para avanzar a la pista siguiente. Operación de la Aplicación La Jensen Smart App es el control remoto inalámbrico definitivo de tu receptor. Puedes descargar la aplicación Jensen Smart de la tienda de aplicaciones de Apple o la de Google Play, e instalarla en tu teléfono inteligente o tableta. - Página 16 FUNCIONAMIENTO USB Mirror™ Para configurar la habilidad de Replicación de USB, selecciona USB Mirroring del menú principal y sigue las indicaciones en pantalla para conectar tu Android o iPhone. Una vez completadas, la unidad reflejará la pantalla del teléfono en la pantalla de la unidad. Código QR 1.
-
Página 17: Cámara Trasera
FUNCIONAMIENTO Cámara trasera Conecte una cámara trasera opcional a las entradas de la cámara trasera (conector RCA amarillo para video y conector RCA negro para audio). Consulte el diagrama de cableado para más detalles. Selección manual: toque el icono de CÁMARA TRASERA en el Menú principal o en cualquier modo operativo (cuando esté... -
Página 18: Controles De Volante
FUNCIONAMIENTO Controles de Volante Debe utilizarse un adaptador fabricado por terceros para que el CMM7720 sea compatible con cualquier control de volante original del fabricante. El CMM7720 posee una interfaz de control de volante de 3,5 mm incorporado, que es compatible con muchos populares módulos de control de volante fabricado por terceros, como PAC, METRA, y otros. -
Página 19: Garantía Limitada De Un Año
¿Quién está cubierto? Esta garantía se extiende al comprador minorista original por productos comprados a un distribuidor Jensen autorizado y utilizados en los Estados Unidos de América. ¿Qué se cubre? Esta garantía cubre todos los defectos de material y mano de obra en este producto. -
Página 20: Solución De Problemas
Guarde su recibo original de venta y entréguelo en caso de necesitar un servicio, ya que el recibo original se considera la mejor prueba de compra e indica la fecha en que compró su producto Jensen. Nombre del Distribuidor Teléfono del Distribuidor... -
Página 21: Especificaciones
FUNCIONAMIENTO Especificaciones Sintonizador de FM Rango de sintonía US: 87.5MHz-107.9MHz Rango de sintonía EU: 87.50MHz-108.00MHz Sensibilidad útil: 8.5dBf 50 dB de sensibilidad de silencio: 10dBf Separación de estéreo @ 1kHz: 30dB Respuesta de frecuencia: 30Hz-13kHz Sintonizador de AM Rango de sintonía: 530kHz-1710kHz Sensibilidad útil: <42dBu... - Página 22 CM701MIR MANUAL DE INSTALACIÓN & USUARIO Servicio al cliente 1-888-921-4088 (Lunes-Viernes, 9AM-5PM EST) Visite https://www.jensenmobile.com Diseñado y fabricado en EE. UU. Todos los derechos reservados. Ninguna parte de esta publicación puede reproducirse, distribuirse o transmitirse de ninguna forma ni por ningún medio, incluidas fotocopias, grabaciones u otros métodos electrónicos o mecánicos, sin el permiso...
