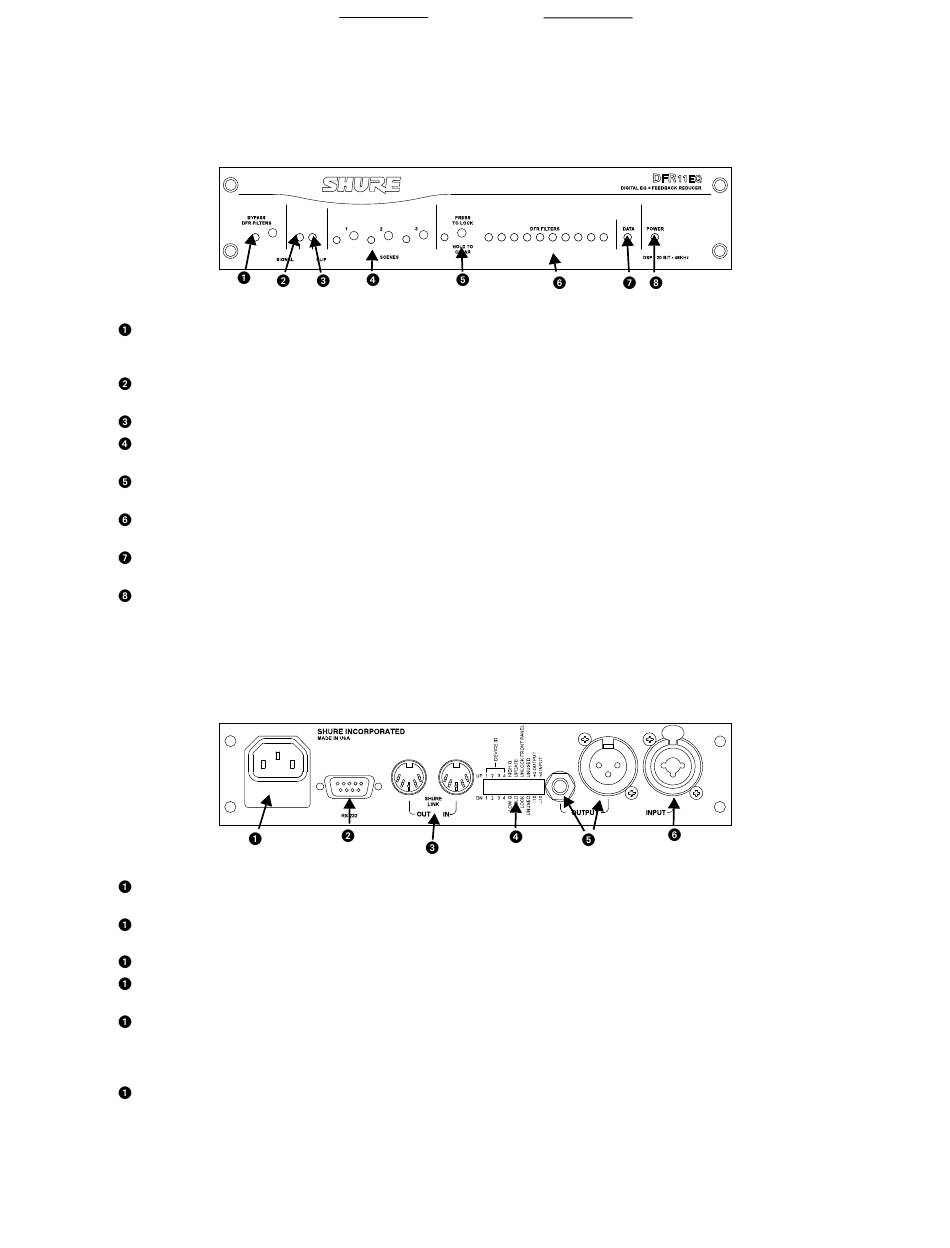

PANEL DELANTERO

Botón y LED BYPASS (derivación) de filtros DFR. Oprima este botón para suspender el funcionamiento del reductor de realiment-
ación y quitar sus filtros de la trayectoria de la señal de audio. No afecta el ecualizador gráfico, la unidad de retardo ni el limitador. Cuan-
do el LED se ilumina, el reductor de realimentación está derivado.
LED SIGNAL (señal). Se ilumina cuando la unidad recibe una señal de entrada. La intensidad varía según el nivel de la señal de en-
trada.
LED CLIP (limitación). Se ilumina cuando la intensidad de la señal de entrada está a 6 dB del umbral de limitación.
Botones y LED SCENES (selección de escenas). Pulse uno de estos tres botones para seleccionar una escena preconfigurada. La
escena seleccionada se identifica iluminando el LED correspondiente.
Botón y LED de LOCK/CLEAR (enclavamiento y reposición de filtros). Oprima este botón para enclavar los filtros seleccionados.
Mantenga el botón oprimido por tres segundos para reposicionar los filtros. El LED se ilumina para identificar los filtros enclavados.
LED de filtros (10). Indican cuando cada uno de los filtros reductores de realimentación se activa. Cuando se modifica o se añade un
filtro, el LED correspondiente destella y luego se ilumina de modo continuo.
LED DATA (datos). Destella junto con los LED de los filtros reductores de realimentación cuando el detector incorpora un filtro nuevo
o modifica un filtro existente. También destella cuando la unidad recibe comandos de una computadora conectada a la misma.
LED POWER (alimentación). El LED se ilumina cuando la unidad está conectada a una fuente de alimentación. Si la unidad no está
conectada a una fuente de alimentación, la misma se pone automáticamente en modo de derivación.

PANEL TRASERO

Conector de alimentación con fusible integrado. Se conecta a la alimentación de CA. El fusible se encuentra detrás de la portezuela
debajo del enchufe.
Puerto RS-232 de 9 clavijas. Conecta la unidad a una computadora. Para uso con el software del DFR11EQ y para actualizar el firm
ware de DSP.
Conectores Shure Link. Permiten enlazar hasta 16 DFR11EQ entre sí para controlarlos por computadora.
Interruptores DIP. Los interruptores 1 al 4 se usan para seleccionar el número de identificación del dispositivo. Los interruptores 5 al
10 se usan para modificar otras opciones. Vea Interruptores DIP.
Conectores de salida–
ibradas o desequilibradas. Puede ajustarse para funcionamiento a nivel de línea de +4 dBu/-10 dBV con los interruptores DIP. Las sal-
1
idas de / pulg y tipo XLR se controlan de modo independiente y cada una puede usarse en configuración equilibrada o desequilibrada
4
sin afectar la otra.
Conector de entrada – Tipo combinado XLR y
desequilibradas. Puede ajustarse para funcionamiento a nivel de línea de +4 dBu/-10 dBV con los interruptores DIP.
