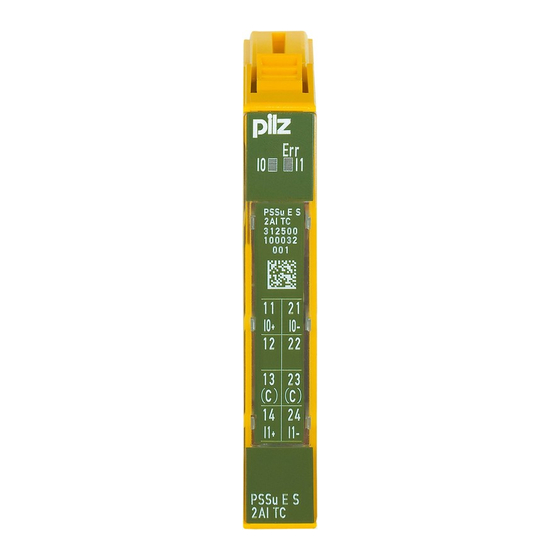

- Página 1 PSSu E S 2AI TC(-T) Sistema descentralizado PSSuniversal I/O Manual de instrucciones 22029-ES-06...
- Página 2 Prólogo Este documento es una traducción del documento original. Pilz GmbH & Co. KG se reserva todos los derechos sobre esta documentación. Los usua- rios están autorizados a hacer copias para uso interno. Se aceptan indicaciones y sugeren- cias que permitan mejorar esta documentación.
- Página 3 Asignación con PSSu en entorno de sistema B Capítulo 5 Montaje Instrucciones de montaje generales 5.1.1 Dimensiones Montar módulo base Enchufar y desenchufar módulo electrónico 5.3.1 Enchufar módulo electrónico 5.3.2 Desenchufar módulo electrónico Manual de instrucciones PSSu E S 2AI TC(-T) 22029-ES-06...
- Página 4 Funcionamiento Mensajes Elementos indicadores 7.2.1 Elementos indicadores para el diagnóstico de módulos 7.2.2 Elementos indicadores del estado de las entradas Capítulo 8 Datos técnicos Capítulo 9 Datos de pedido Producto Accesorios Manual de instrucciones PSSu E S 2AI TC(-T) 22029-ES-06...
-
Página 5: Introducción
Introducción Validez de la documentación La documentación se refiere a los tipos de producto PSSu E S 2AI TC y PSSu E S 2AI TC- T y vale hasta que se publique una nueva versión. En estas instrucciones de uso se explica el funcionamiento y el manejo y se describe el montaje y la conexión del producto. - Página 6 Describe situaciones en las que el producto o los aparatos situados en sus proximidades pueden resultar dañados, e indica las medidas preventivas correspondientes. La advertencia identifica además partes de texto espe- cialmente importantes. INFORMACIÓN Proporciona consejos prácticos e información sobre particularidades. Manual de instrucciones PSSu E S 2AI TC(-T) 22029-ES-06...
-
Página 7: Vista General
– estado de funcionamiento por entrada – error del módulo para aplicaciones estándar en entorno de sistema A y B Tipo T: PSSu E S 2AI TC-T: para requisitos ambientales exigentes Manual de instrucciones PSSu E S 2AI TC(-T) 22029-ES-06... - Página 8 – Código 2D 3: Campo de rotulación para la asignación de bornes en el módulo base 4: Denominación del módulo electrónico 5: Nivel de conexión 1 6: Nivel de conexión 2 Manual de instrucciones PSSu E S 2AI TC(-T) 22029-ES-06...
- Página 9 10: Aberturas de conexión redondas (niveles de conexión 1, 2, 3 y 4) para conectar los cables de señales 11: Ranura de montaje para marcas de color identificativas de los niveles de conexión (niveles de conexión 1, 2, 3 y 4) Manual de instrucciones PSSu E S 2AI TC(-T) 22029-ES-06...
- Página 10 El módulo lleva entradas analógicas. Puede utilizarse como módulo de entradas para fun- ciones estándar. Los módulos PSSu E S 2AI TC y PSSu E S 2AI TC-T pueden utilizarse como componente de seguridad de acuerdo con la Directiva de Ascensores 95/16/CEE y conforme a los re- quisitos según EN 81-1, EN 81-2 y EN 115-1.
- Página 11 índices de seguridad. Para la puesta fuera de servicio, respetar la legislación local en materia de eliminación de aparatos electrónicos (p. ej., ley alemana de aparatos eléctricos y electrónicos). Manual de instrucciones PSSu E S 2AI TC(-T) 22029-ES-06...
-
Página 12: Diagrama De Bloques
Los datos de configuración se guardan todos en el módulo de cabecera y se asignan al módulo de entradas con la siguiente puesta en servicio. Por tanto, los datos de configura- ción se conservan aunque se cambie el módulo de entradas. Manual de instrucciones PSSu E S 2AI TC(-T) 22029-ES-06... -
Página 13: Configuración
El bloqueo puede desactivarse en el PSSuniversal Configurator. Posibilidades de configuración del módulo en el entorno de sistema B: Con PAS4000 a través del interface USB del módulo de cabecera. Manual de instrucciones PSSu E S 2AI TC(-T) 22029-ES-06... -
Página 14: Intervalos De Medición
[ Entorno de sistema B: en el elemento de datos de E/S "Overrange" o "Underrange" (véase Asignación con PSSu en entorno de sistema B [ 21]) Manual de instrucciones PSSu E S 2AI TC(-T) 22029-ES-06... - Página 15 50 Hz y 60 Hz 65 dB 122 ms 244 ms 50 Hz y 60 Hz 69 dB 202 ms 404 ms 50 Hz y 60 Hz 74 dB 482 ms 964 ms Manual de instrucciones PSSu E S 2AI TC(-T) 22029-ES-06...
- Página 16 AD. La ruta recta del diagrama representa la configuración predeterminada. Valor bruto ADC Compensación de hardware ¿Esc. fabric. activa? Escala del fabricante ¿Esc. usuario activa? Escala del usuario Formatos de salida Manual de instrucciones PSSu E S 2AI TC(-T) 22029-ES-06...
-
Página 17: Superación Por Exceso Y Defecto De Los Límites De Intervalo
Si se han superado por exceso o defecto los límites de intervalo representables en el PAE, se transmite el límite de intervalo superior o inferior correspondiente (véase apartado "For- matos de datos"). Manual de instrucciones PSSu E S 2AI TC(-T) 22029-ES-06... -
Página 18: Formatos De Datos
Tipo de medida límite de intervalo inferior perior Complemento a dos Representación del signo Complemento a dos/re- del valor absoluto presentación del signo del valor Temperatura 8001 FFFF 7FFF Tensión 8001 FFFF 7FFF Manual de instrucciones PSSu E S 2AI TC(-T) 22029-ES-06... - Página 19 Escala del usuario -32768 … 32767 Offset Escala del usuario -32768 … 32767 Factor de ga- Gain nancia 1 Representación del desactivado/ complemento a signo del valor abso- FALSE dos activado luto Manual de instrucciones PSSu E S 2AI TC(-T) 22029-ES-06...
-
Página 20: Asignación Con Pssu En Entorno De Sistema A
MSB Byte de estado Entrada I1 LSB Byte de estado MSB Byte de estado Entrada I0 Datos de entrada LSB Datos de entrada MSB Entrada I1 Datos de entrada LSB Datos de entrada MSB Manual de instrucciones PSSu E S 2AI TC(-T) 22029-ES-06... -
Página 21: Asignación Con Pssu En Entorno De Sistema B
0: valor de entrada mayor o igual que el lími- te inferior 1: límite inferior superado por defecto Overrange: BOOL 0: valor de entrada menor o igual que el lími- te superior 1: límite superior rebasado Manual de instrucciones PSSu E S 2AI TC(-T) 22029-ES-06... -
Página 22: Montaje
5.1.1 Dimensiones Para módulos base con cuatro niveles de conexión: 12,6 mm 8,1 mm 52,1 mm (0.496") (0.319") (2.051") 12,6 mm 72,6 mm (0.496") (2.858") Manual de instrucciones PSSu E S 2AI TC(-T) 22029-ES-06... - Página 23 Empujar el módulo base hacia atrás [2] hasta escuchar cómo encaja. Deslizar el módulo base a la izquierda en la guía normalizada hasta que los dos gan- chos de fijación laterales encajen de forma audible en el módulo vecino [3]. Esquema: Manual de instrucciones PSSu E S 2AI TC(-T) 22029-ES-06...
-
Página 24: Enchufar Y Desenchufar Módulo Electrónico
De esta forma se codifica el módulo base. La mecánica de los módulos electrónicos está diseñada para 50 ciclos de enchufe y desenchufe. Manual de instrucciones PSSu E S 2AI TC(-T) 22029-ES-06... - Página 25 Montaje 5.3.1 Enchufar módulo electrónico Pasos: El módulo electrónico ha de encajar de forma audible [1]. Marcar el módulo electrónico con una tira rotulable [2]. Esquema: Manual de instrucciones PSSu E S 2AI TC(-T) 22029-ES-06...
-
Página 26: Cambiar Módulo Electrónico Durante El Funcionamiento
Para las salidas FS de los módulos se utilizan los valores de reserva con bits de validación = FALSE. ATENCIÓN La formación de chispas puede provocar fallos y errores. Cambiar el módulo exclusivamente con la carga desconectada. Manual de instrucciones PSSu E S 2AI TC(-T) 22029-ES-06... -
Página 27: Instrucciones De Cableado Generales
Mecánica de conexión de los módulos base Pasos: Utilizar destornilladores de punta plana (DIN 5264-A). DIN 5264-A Pelar 8 mm de aislamiento del cable. Marcar el nivel de conexión con un rotulador de color [3]. Manual de instrucciones PSSu E S 2AI TC(-T) 22029-ES-06... - Página 28 0,14 mm (AWG26). La sección transversal máxima de los conductores para bornes de conexión de campo es de: – entradas digitales: 1,5 mm (AWG16) – salidas digitales: 2,0 mm (AWG14) Manual de instrucciones PSSu E S 2AI TC(-T) 22029-ES-06...
- Página 29 Bornes de resorte: PSSu BP 1/8 C-J 21: Entrada I0- PSSu BP 1/8 C-TJ 12-22: n. n. 13-23: Conexión de pantalla (puente 13-23 en el módulo base) 14: Entrada I1+ 24: Entrada I1- Manual de instrucciones PSSu E S 2AI TC(-T) 22029-ES-06...
- Página 30 13-23: Potencial del Rail C, conexión de pantalla (puente 13-23 en módulo base) 14: Entrada I1+ 24: Entrada I1- Conexión del módulo Circuito de entrada sin Rail C con Rail C Termopar Manual de instrucciones PSSu E S 2AI TC(-T) 22029-ES-06...
-
Página 31: Funcionamiento
Elementos indicadores para el diagnóstico de módulos El módulo tiene un LED para señalar errores de módulo (LED "Err"). Significado Denominación Color Estado - - - sin errores rojo Módulo con errores Manual de instrucciones PSSu E S 2AI TC(-T) 22029-ES-06... - Página 32 No se 11, 21 identifi- (entrada 1) can se- ñales verde Señal identifi- cada - - - No se 14, 24 identifi- (entrada 2) can se- ñales verde Señal identifi- cada Manual de instrucciones PSSu E S 2AI TC(-T) 22029-ES-06...
- Página 33 Tensión, tipo B, tipo E, tipo J, ti- po K, tipo N, tipo R, tipo S, tipo T po K, tipo N, tipo R, tipo S, tipo T Rango de entrada Termopares según normativa EN 60584-1 EN 60584-1 Manual de instrucciones PSSu E S 2AI TC(-T) 22029-ES-06...
- Página 34 Resistencia de entrada 100 MOhm 100 MOhm Tensión permanente máx. Medición de temperatura Valor del bit menos significativo (LSB) 0,0625 K 0,0625 K Tiempo de conversión típico por entrada 404 ms 404 ms Manual de instrucciones PSSu E S 2AI TC(-T) 22029-ES-06...
- Página 35 61000-4-4, EN 61000-4-5, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61131-2 61000-4-6, EN 61131-2 Vibraciones EN 60068-2-6 EN 60068-2-6 según normativa Frecuencia 10,0 - 150,0 Hz 10,0 - 1000,0 Hz Aceleración Manual de instrucciones PSSu E S 2AI TC(-T) 22029-ES-06...
- Página 36 12,6 mm 12,6 mm 60,2 mm 60,2 mm Profundidad Peso 36 g 36 g Codificación mecánica Tipo Color gris oscuro gris oscuro Para referencias a normativas valen las 2009-03 versiones más actuales. Manual de instrucciones PSSu E S 2AI TC(-T) 22029-ES-06...
- Página 37 Módulo base con Rail C y bornes de resorte, compensación 312 613 de punto frío integrada PSSu BP-C 1/8 C-TJ Módulo base con Rail C y bornes de resorte, compensación 314 613 de punto frío integrada, tipo T Manual de instrucciones PSSu E S 2AI TC(-T) 22029-ES-06...
