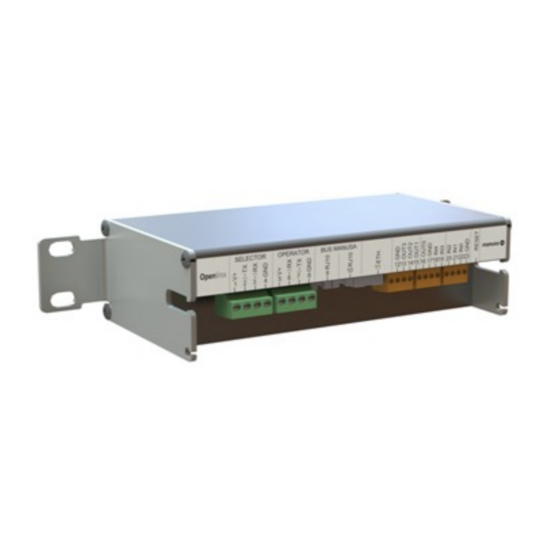

Resumen de contenidos para Manusa Openlinx
- Página 1 Manual de instrucciones Openlinx...
-
Página 2: Tabla De Contenido
D00418-v0 - ESPAÑOL OPENLINX - MANUAL DE INSTRUCCIONES DOCUMENTO ORIGINAL Lea estas instrucciones en su totalidad detenidamente antes de empezar a utilizar la Manual de instrucciones unidad. este manual encontrará toda Openlinx información necesaria para el uso y cuidado del producto. -
Página 3: Introducción
Permite la integración de la puerta o sistema de puertas en SCADAs a través de OPC. Si se desea gestionar un sistema de puertas de forma específica, OPENLINX es el soporte necesario para el soft- ware de control Manusa Manulink. Para ello permite conectar un operador MANUSA a una Red de Área Local (LAN) vía un puerto Ethernet. -
Página 4: Puesta En Marcha
XP o superior. Para encontrar los Openlinx en la red podemos encontrarlos desde “Mis sitios de red” En el caso de que la red a la que se conecta el Openlinx no disponga de servidor DHCP, se podrá acceder a través de la di- rección IP por defecto del sistema, la cual es 192.168.2.103. -
Página 5: Configuración Del Dispositivo
De forma análoga al menú de configuración de red, la página de configuración de día y hora muestra la configuración actual de fecha para el Openlinx. En caso de desear modificarla, mediante un clic en cualquier campo aparecerá la ventana de configuración. -
Página 6: Interface De Usuario
D00418-v0 - ESPAÑOL OPENLINX - MANUAL DE INSTRUCCIONES 3 INTERFACE DE USUARIO 3.1 ENTORNO DE NAVEGACIÓN El entorno de navegación tiene varias áreas de información según se muestra a continuación: Botón para sacar al usuario del sistema Menú de Etiqueta con el... -
Página 7: Iconografía De La Puerta
ESTADO do. Cuando las fotocélulas tienen los haces quiere decir FOTOCÉLULAS que no hay ningún objeto obturándolas. Se muestra también el estado de la puerta. Los estados de las puertas que muestra el Openlinx son los siguientes: ESTADO Abierto PUERTAS ... -
Página 8: Iconografía Del Estado De La Puerta
4 PROGRAMACIÓN DE HORARIOS O EVENTOS El sistema Openlinx permite la creación de eventos, para que la puerta pueda modificar su modo de funcionamiento de una forma programada y en una fecha preestablecida. En la página de programación de eventos, observaremos un calendario. Este calendario mostrará los eventos programados. -
Página 9: Añadir Un Nuevo Evento
D00418ES-V0 OPENLINX - MANUAL DE INSTRUCCIONES 4.1– AÑADIR UN NUEVO EVENTO 4.1 AÑADIR UN NUEVO EVENTO Si en la página anterior se pulsa sobre la opción de añadir nuevo evento, aparecerá la siguiente pantalla: Los datos necesarios para crear un nuevo evento son los siguientes: ... - Página 10 D00418-v0 - ESPAÑOL OPENLINX - MANUAL DE INSTRUCCIONES Paso 2 Introducir los datos del evento en la pantalla emergente: Descripción Sólo salida 1/1-31/12. Seleccionar “sólo salida”. Modo Fecha de inicio Desplegar el calendario y seleccionar el 1 de enero. Fecha de fin Desplegar el calendario y seleccionar el 1 de enero.
-
Página 11: Log Del Sistema
6 CONTEO DE PERSONAS El Openlinx también tiene implementado la función de contar personas. De manera local hace una gestión muy básica. Si se quiere una función más avanzada, con informes y datos más detallados pregunte a su distribuidor. -
Página 12: Control De Puertas De Manera Remota
Manulink, contacte con su distribuidor. 7.2 CONTROL A TRAVES DE MODBUS TCP El Openlinx también tiene incorporado el protocolo ModbusTCP lo que permite compartir cierta información a través de este protocolo. Con este protocolo de comunicaciones el integrador tendrá acceso a comandar la puerta remotamente y saber en todo momento el estado en el que está. -
Página 13: Causa Posible
D00418ES-V0 OPENLINX - MANUAL DE INSTRUCCIONES Variable Descripción Opciones ANOMALÍA CAUSA POSIBLE SOLUCIÓN ALARMA DE INCENDIO Señal de alarma de incendio Verificar que no haya cruce activada. en la señal de alarma. Alarma de incendios BATERIA DESCAR a. Batería poco cargada. -
Página 14: Acceso Desde Opc
OPC. Dado que se ha implementado el protocolo standard Modbus, se puede acceder al Openlinx a través de cualquier servidor OPC que tenga implementado el protocolo genérico. -
Página 15: Declaración Ce De Conformidad
D00418-v0 - ESPAÑOL OPENLINX - MANUAL DE INSTRUCCIONES 8 DECLARACIÓN CE DE CONFORMIDAD... - Página 16 D00418ES-V0 Openlinx - MANUAL DE INSTRUCCIONES OFICINAS CENTRALES FÁBRICA Avda. Vía Augusta, 85-87, 6ª Ctra. Pla de Sta. María 235-239 08174 Sant Cugat del Vallés 43800 Valls - Tarragona (España) Barcelona - España Tel. +34 902 321 700 Tel. +34 902 321 400...
