Motorline professional MX14 Funcionamiento/Manual De Programación

MX14
FUNCIONAMIENTO/MANUAL DE PROGRAMACIÓN
ENERGÍA
Coloque el jumper en la
posición indicada para la
batería usada.
ENTRADAS/SALIDAS
9 •
8 •
7 •
NO
INHI
6 •
5 •
NC
8K2
4 •
0_SIG 3 •
+ OSE
2 •
- GND
1 •
+ PV
ACELERÓMETRO - Sensor de Inclinación
1 2 3 4 5 6 7 8 9
INSERTAR EN
ESTA POSICIÓN

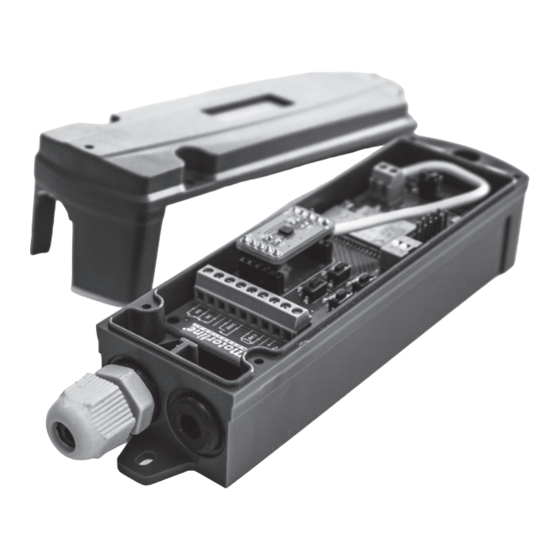

El MX14 es un emisor que comunica sin cables con el receptor MR14, hasta 100m en campo
abierto, alimentado a través de pilas o pilas recarregables por placa solar.
Permite la conexión de banda de seguridad 8k2 y dispositivo de seguridad de contacto
seco, o la utilización de un acelerómetro. Cuando algun de los dispositivos conectados es
activado, este emisor envia para el receptor MR14.
CARACTERÍSTICAS TÉCNICAS
• Alimentación
• Panel solar
• Frecuencia de trabajo
• Alcance en campo abierto
• Dimensión
• IP
DURACIÓN DE LAS
BATERÍAS:
2-3 años en modo ECO;
En modo NORMAL se
recomienda el uso de un
panel solar.
ATENCIÓN: VERIFIQUE SIEMPRE LA ORIENTACIÓN CORRECTA AL APLICAR LA BATERÍA EN EL DISPOSITIVO.
NO
Entrada para dispositivos de seguridad de contacto seco
COM
Común
INHI
Entrada NO para señal de inhibición
Entrada para goma de seguridad resistiva 8k2
8K2/NC
NOTA • Para usar 8k2 el dipper 1 y 2 deben estar OFF. Para usar NC, el Dipper 1 debe estar ON y
8K2
el Dipper 2 debe estar OFF.
O _ S I G
Señal del sensor óptico
+ OSE
Fuente de alimentación del sensor óptico
GND
Panel solar y sensor óptico común
+ PV
Positivo de panel solar fotovoltaico (máx. 4v)
Es posible invertir la polaridad de las entradas de los canales auto test a través de los pin headers
de la MR14.
El acelerómetro no está incluido en el kit.
El acelerómetro (sensor de inclinación) le permite medir el nivel de inclinación y la velocidad de sus
vibraciones, lo que le permite detectar obstáculos durante las maniobras de la puerta.
Para utilizar este sensor, tiene de poner el Dipper 2 en ON.
PROGRAMACIÓN AUTOMÁTICA DEL SENSOR:
1 • Presione el botón PROG durante 5 segundos para ingresar en el modo de programación.
2 • Realizar maniobras de apertura y cierre de la puerta.
3 • Después de terminar el cierre, puede cambiar los valores de FORCE y/o TILT presionando el
respectivo botón tantas veces como sea necesario hasta alcanzar el valor deseado (el nivel se
identifica por el número de veces que el respectivo LED parpadea).
4 • Presione el botón PROG nuevamente para salir del modo de programación.
CAMBIAR LOS VALORES DE FORCE Y TILT DEL SENSOR:
1 • Presionar el botón PROG una vez.
2 • Pulsando el botón FORCE y/o TILT tantas veces como sea necesario hasta alcanzar el valor deseado
(el nivel se identifica por el número de veces que parpadea el LED respectivo)
3 • Presionar el botón PROG nuevamente para salir del modo de programación.
ES
pilas AA de 3,6 V o pilas recargables AA de 3,7 V
Encriptación AES
Modo Batería (BATT)
Baterías de iones de litio
con la potencia de 3,6 V
con categoría AA.
4V 150mA monocrystalline
Autoajustable 868 MHz
50m
150 x 42 x 40 (mm)
IP65
Modo Solar (SOLAR)
Baterías recargables de iones
de litio, alimentadas por el
panel solar, con la potencia de
3.7V con categoría AA.
