Montaje expuesto a la pared

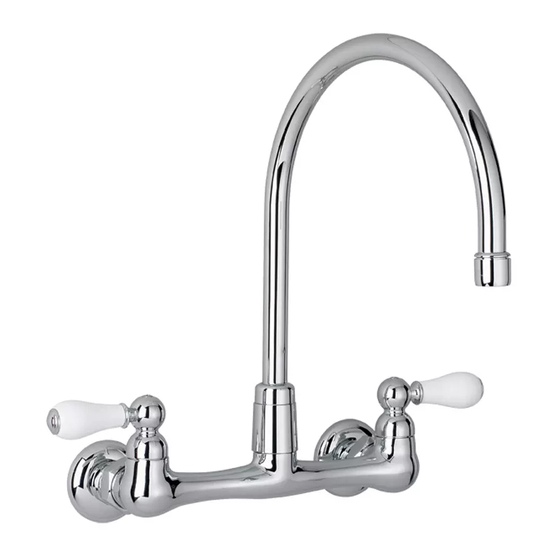

Llave para fregadero con tubo
cuello de cisne
Gracias por elegir American Standard, el punto de referencia
de óptima calidad durante más de 100 años.
Para realizar la instalación sin problemas, lea atentamente
estas instrucciones antes de comenzar.
HERRAMIENTAS REQUERIDAS:
Pinzas ajustables
DIMENSIONES DE INSTALACIÓN
PARED ACABADA
1/2" NPT
(HEMBRA)
70mm to 83mm
(2-3/4 to 3-1/4")
1
PREPARACIÓN
Prepare el suministro de agua según las
"Dimensiones de Instalación". Instale las BOQUILLAS DE
SUMINISTRO DE 1/2"NPT
Instrucciones
de Instalación
Llave inglesa ajustable
171mm (6-3/4")
229mm (9")
7293.152
7293.252
7293.252F15
Masilla de plomero o calafateo
203mm (8")
1/2 NPT.
ROSCAS HEMBRA
1/2 NPT.
BOQUILLA DE SUMINISTRO
Certificado de conformidad con la norma
ANSI A112.18.1M
M 9 6 8 2 6 4 R E V. 1. 4
Desarmador Phillips
3mm (1/8")
EXCÉNTRICO
60mm Diá.
(2-3/8")
1-1/4" DIÁ.
PARED
ABERTURA
ACABADA
½ to 1 "
