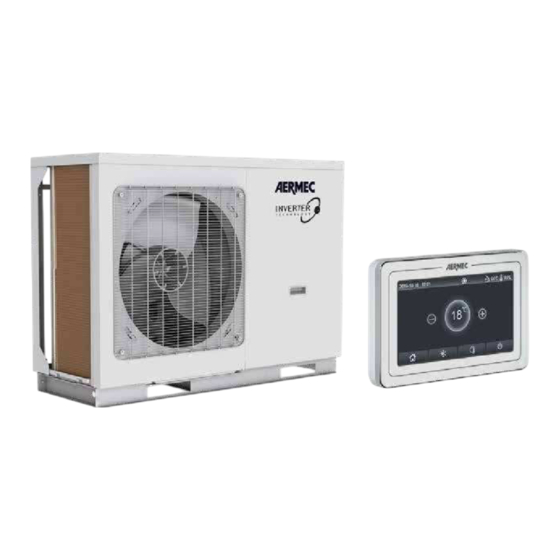

- Página 1 2020-02-20 08:52 0.0°C 0.0°C 25°C MANUAL DE USO serie HMI serie BHP 6228084_03...
- Página 2 Nuestro nivel de calidad está sometido a una vigilancia constante, por lo que los productos AERMEC son sinónimo de Seguridad, Calidad y Fiabilidad.
-
Página 3: Tabla De Contenido
ÍNDICE INTERFAZ USUARIO ............................ 5 1.1. Página principal (Home) ..........................5 ESTRUCTURA DE LOS MENÚS ........................6 2.1. Función ............................... 6 2.2. Ver ................................6 2.3. Parámetro ..............................7 2.4. Comisión (Función) ............................ 7 2.5. Comisión (Parámetro) ..........................8 2.6. General................................ - Página 4 (Válvula 2 vías Calor) ..........................26 7.5. Configurar integración con sistema solar (Config. Solar) ............... 26 7.6. Configura la presencia depósito accesorio Aermec compatible (depósito ACS) ......... 27 7.7. Configurar el uso de un termostato externo (Termostato) ..............27 7.8.
-
Página 5: Interfaz Usuario
INTERFAZ USUARIO 1.1. Página principal (Home) Después del inicio, la página principal (Inicio) aparece 2020-02-20 08:52 0.0°C 0.0°C en la pantalla. Desde esta página será posible: • seleccione uno de los menús disponibles para el usuario; 25°C • encender / apagar la unidad; •... -
Página 6: Estructura De Los Menús
ESTRUCTURA DE LOS MENÚS 2.1. Función Página Contenido Apartado Modo 4.2. Agua caliente rápida 4.3. Frio+agua caliente 4.4. Calor+agua caliente 4.5. Modo silencio 4.6. Depende tiempo 4.7. Tempori. semanal 4.8. Inicio vacacion. 4.9. Desinfección 4.10. Fijar reloj 4.11. Temp. tempori. 4.12. -
Página 7: Parámetro
2.3. Parámetro Página Contenido Apartado T-agua fría T-agua caliente T-ambiebnte frio 5.2. T-ambiente calor T-tanque ΔT-ambiente ΔT-enfria. 5.2. ΔT-calenta. ΔT-agua caliente 2.4. Comisión (Función) Página Contenido Apartado Estado control 7.2. Válvula 2 vías Frio 7.3. Válvula 2 vías Calor 7.4. Config. -
Página 8: Comisión (Parámetro)
2.5. Comisión (Parámetro) Página Contenido Apartado Máx. T-Bomba 7.19. Duración del frio 7.20. Duración del calor 7.21. 2.6. General Página Contenido Apartado Temp. La unidad 8.2. Memoria 8.3. Zumbador 8.4. Luz trasera 8.5. Hora y fecha 8.6. Lenguaje 8.7. WiFi 8.8. -
Página 9: Seleccionar Un Menú
Aermec específico para este modelo no se encuentra o no está configurado correctamente (para más información consultar el Manual de instalación) solo estarán disponibles los modos “Calentamiento”... -
Página 10: Activar La Función Para Producción De Agua Caliente Sanitaria Rápida (Agua Caliente Rápida)
Aceptar Cancelar NOTAS: Si el depósito accesorio Aermec específico para este modelo no se encuentra o no está configura- do correctamente (para más información consultar el Manual de instalación) esta función no estará disponible; Para aumentar el ahorro de energía se sugiere deshabilitar esta función;... -
Página 11: Configurar La Prioridad Entre Calentamiento Y Producción De Agua Caliente Sanitaria (Calor+Agua Caliente)
Aceptar Cancelar NOTAS: Si el depósito accesorio Aermec específico para este modelo no se encuentra o no está configura- do correctamente (para más información consultar el Manual de instalación) esta función no estará disponible; Si la función está activa (apartado 8.3), el valor de este parámetro se guardará en la memoria y se restablecerá... -
Página 12: Configurar La Compensación Automática Del Set Según El Aire Exterior (Depende Tiempo)
4.7. Configurar la compensación automática del set según el aire exterior (Depende tiempo) La función “Depende tiempo” permite configurar to- Depende tiempo (1/3) dos los parámetros relativos a la compensación de los Depende tiempo: Agagado setpoint de trabajo en función de las variaciones de la temperatura del aire exterior. -
Página 13: Configurar Un Timer Para Los Encendidos Y/O Apagados Programados (Tempori.sEmanal )
La función queda activa incluso tras apagar la unidad, para desactivarla se debe seleccionar manual- mente “Depende tiempo: Off”; En el menú “Ver” se puede ver el valor hacia el cual apunta la curva climática; La función se podrá configurar incluso si la unidad está en OFF, pero solo será efectiva con la unidad encendida; Si la función está... -
Página 14: Habilitar La Función Programa Vacaciones Usada Para El Timer Semanal (Inicio Vacacion. )
NOTAS: cada vez que se presiona la etiqueta se modificará el valor, y una vez seleccionado el valor deseado se deberá presionar el icono indicado para guardar la configuración y activarla. Para hacer efectivas las configuraciones horarias especificadas para los distintos días de la semana, el timer semanal debe estar configurado en “On”... - Página 15 Si el depósito accesorio Aermec específico para este modelo no se encuentra o no está configura- do correctamente (para más información consultar el Manual de instalación) esta función no estará...
-
Página 16: Configurar Un Encendido Y Apagado Temporizado (Fijar Reloj)
Si no estuviera presente (y configurado correctamente) el depósito accesorio Aermec compatible para este modelo (para más información consultar el manual de instalación), no se dispondrá de las referencias para la producción de agua caliente;... -
Página 17: Configurar Variaciones Programadas Del Set Sobre La Alimentación Del Agua Del Sistema (Temp. Tempori. )
el inicio del timer siempre deberá ser inferior con respecto al final del timer, de lo contrario el período no será válido; Solo se dispondrá del timer para la producción de agua caliente, si el modo de funcionamiento los prevé; La función Timer se activará... -
Página 18: Habilitar El Funcionamiento De Emergencia Para El Calentamiento O (Modo Emerg.)
12. Por defecto, el valor para esta función es “Off”. 4.13. Habilitar el funcionamiento de emergencia para el calentamiento o (Modo emerg.) Si el sistema contara con el depósito accesorio Aermec Modo emerg. (configurado correctamente) compatible para este modelo y/o una fuente de calor adicional (apartado Apagado 7.7), o una resistencia eléctrica (apartado 7.8) (para... -
Página 19: Configurar La Función De Ausencia Período Invernal (Modo Vacacion. )
Fin tempori: 00:00 tos ingresados; NOTAS: Si el depósito accesorio Aermec específico para este modelo no se encuentra o no está configurado correctamente (para más información consultar el Manual de instalación) el modo “ACS” no estará disponible;... -
Página 20: Cancelar Los Errores Actuales (Error Reset )
Si se han añadido programaciones horarias con el Tempori.semanal y al mismo tiempo las configu- raciones horarias con el Modo preset., tendrá prioridad la última; Para cada día se pueden configurar hasta cuatro períodos con horarios de principio y fin coherentes entre sí... -
Página 21: Configurar Los Set De Temperatura Usados Por La Unidad En Los Distintos Modos (T-Agua Fría ~ Δt-Agua Caliente)
5.2. Configurar los set de temperatura usados por la unidad en los distintos modos (T-agua fría ~ ΔT-agua caliente) A través de las ventanas de este menú se pueden con- T agua fria figurar los valores que se van a utilizar como set de tra- Range: 7~25°C Default: 18°C bajo para los distintos modos;... -
Página 22: Menú Ver
MENÚ VER 6.1. Navegación en el menú Mediante este menú se pueden visualizar muchos datos relativos al funcionamiento de la máquina; cada Estado etiqueta reúne un conjunto de informaciones que uti- liza el usuario para controlar el estado de la unidad y Parametros los eventuales errores o fallos en curso. -
Página 23: Visualizar El Estado De Los Parámetros De La Unidad (Parámetro)
T-agua opcional Indica la temperatura del agua que sale de la resistencia opcional (apartado 7.9) T-control tanque Indica la temperatura detectada en el interior del depósito accesorio Aermec compatible T-entrada econ. Indica la temperatura de entrada al economizador T-salida econ. -
Página 24: Visualizar Los Errores Activos De La Unidad (Error)
6.4. Visualizar los errores activos de la unidad (Error) En estas páginas se pueden visualizar los errores actuales y las alarmas activas en la unidad. La función "Error" permite recorrer las distintas páginas usando las teclas a la derecha e izquierda de la ventana; NOTAS: Esta función no permite rearmar los errores en curso, solo los muestra;... -
Página 25: Configurar La Lógica De Control (Estado Control)
Para navegar en el submenú “Función” o “Parámetro“, Función (1/4) el sistema prevé las siguientes teclas: Estado control: T agua • ) Pasar a la página anterior; Válvula 2 vías Frio: Encendido • ) Pasar a la página siguiente; Válvula 2 vías Calor: Apagado •... -
Página 26: Configurar El Estado Para La Válvula De 2 Vías Durante El Modo Refrigeración (Válvula 2 Vías Frio)
7.3. Configurar el estado para la válvula de 2 vías durante el modo refrigeración (Válvula 2 vías Frio) Una vez que se ha entrado a la función “Válvula 2 vías Válvula 2 vías Frio Frio”, se podrá imponer el estado de la válvula de 2 vías durante el modo Refrigeración (para más información Apagado sobre el uso y el montaje de la válvula de 2 vías, con-... -
Página 27: Configura La Presencia Depósito Accesorio Aermec Compatible (Depósito Acs)
Cancelar NOTAS: Si el depósito accesorio Aermec compatible no estuviere disponible, los modos que prevén la pro- ducción de agua caliente sanitaria NO estarán disponibles; Si la función está activa (apartado 8.3), el valor de estos parámetros se guardará en la memoria y se restablecerá... -
Página 28: Configurar Una Fuente De Calor Adicional (Otros Térmicos)
ACS será gestionado usando sólo las resistencias eléctricas del depósito accesorio compatible con Aermec. Lógica 2 (no disponible para unidades BHP) Con esta lógica, la válvula de dos vías se gestionará... - Página 29 NOTAS: Si está activa esta función, habilitará el encendido de la fuente de calor sustitutiva (mediante una señal en 230 V~50 Hz en los terminales indicados como “Other thermal”) cuando la temperatura externa desciende por debajo del valor especificado en el parámetro “Temp Gen. Cal. Adic“, o cuando se activa el “Modo emergencia”;...
-
Página 30: Configurar Una Resistencia Adicional (Resit. Apoyo Opcional)
La resistencia eléctrica deberá estar instalada aguas abajo de la válvula de 3 vías (lado terminales del sistema); La solicitud de ACS será satisfecha por la resistencia eléctrica en el depósito accesorio Aermec com- patible, mientras que la solicitud del sistema será satisfecha por las resistencias eléctricas;... -
Página 31: Configurar La Presencia De La Sonda A Distancia De Temperatura Ambiente (Sensor Remoto )
7.10. Configurar la presencia de la sonda a distancia de temperatura ambiente (Sensor remoto ) Una vez que se ha entrado a la función “Sensor remo- Sensor remoto to”, se podrá especificar si se desea habilitar la sonda remota de temperatura ambiente (para más infor- mación sobre el componente consultar el manual de instalación) instalada. -
Página 32: Configurar El Procedimiento De Precalentamiento De Los Paneles Radiantes (Depuración Suelo)
7.12. Configurar el procedimiento de precalentamiento de los paneles radiantes (Depuración suelo) La función “Depuración suelo” permite activar o des- Iniciar activar el procedimiento para el calentamiento de los Depuracion suelo: Encendido paneles radiantes; este procedimiento permite crear un ciclo de calentamiento estabilizado durante el cual Segmentos: 2 la temperatura se mantendrá... -
Página 33: Activar El Modo Forzado (Modo Forzado)
7.14. Activar el modo forzado (Modo forzado) La función “Modo forzado” permite activar (o desacti- Modo forzado var) el mando de ejecución de la función específica en calor o en frío. Una vez seleccionada la lógica deseada, Apagado presionar la tecla “Aceptar” para confirmar. Frio Calor Aceptar... -
Página 34: Configurar La Dirección Serial De La Unidad (Dirección)
ATENCIÓN: esta función debe ser utilizada solo por el personal de asistencia técnica; además se recuer- da que esta función no se guarda en la memoria. 7.19. Configurar la lógica de gestión resistencia depósito accesorio Aermec compatible (Res. el. depósito) Una vez que se ha entrado en la función “Res. el. de- Tanque calentador pósito”, se podrá... -
Página 35: Configurar La Función Correspondiente Al Contacto Memoria (Contacto Memoria)
Range: 40~55°C Default: 50°C tar el agua en el depósito accesorio Aermec compati- ble, solo mediante la bomba de calor; Para configurar 50°C el valor deseado utilizar las teclas “+” o “-”, ingresando un valor comprendido en el rango permitido;... -
Página 36: Menú General
MENÚ GENERAL 8.1. Navegación en el menú Mediante este menú se pueden configurar los valo- General (1/2) res utilizados para la regulación de la máquina. Para Temp. la unidad: Celsius navegar en este menú el sistema prevé las siguientes teclas: Memoria: Encendido Zumbador: Apagado •... -
Página 37: Activar O Desactivar El Sonido (Zumbador)
8.4. Activar o desactivar el sonido (Zumbador) Haciendo clic en la etiqueta “Zumbador”, se puede ac- General (1/2) tivar o desactivar la señal acústica que se emite cada Temp. la unidad: Celsius vez que se toca la pantalla. Memoria: Encendido Zumbador: Apagado Luz trasera: Iluminado Hora y fecha: Entrar... -
Página 38: Seleccionar El Idioma Del Sistema (Lenguaje)
El sistema es compatible con routers que usen la criptografía WEP. EWPE SMART 8.9. Conexión ModBus RS485 Si desea administrar la unidad a través de un BMS conectado a través de ModBus RS485, consulte la infor- mación disponible en el manual dedicado, disponible en la siguiente dirección: http://www.aermec.com/qrcode.asp?q=14459... -
Página 39: Códigos De Alarma
CÓDIGOS DE ALARMA Las condiciones de alarma o errores que se presentan durante el normal funcionamiento de la unidad, se visualizan en la pantalla mediante iconos ( ), además se podrá obtener más información sobre los errores activos controlando la página específica del menú “Ver” página “Error” (como se especifica en el apartado 6.3). -
Página 40: Descripción
Etiqueta error Descripción Código Indica un fallo de funcionamiento en el módulo IPM (módulo potencia in- Anomalía de IPM verter) Indica un fallo de funcionamiento en el módulo PFC (módulo corrección Falla de PFC de potencia) Comience el error Indica un fallo en fase de arranque de la unidad Pérdida de fase Indica un problema por pérdida o desequilibrio de la tensión en las fases Driver Com. - Página 43 Aermec se reserva la facultad de aportar, en cualquier momento, todas las modificaciones consideradas necesarias para la mejora del pro- ducto. Aermec se reserva el derecho a efectuar cualquier modificación que estime necesaria para mejorar el producto en cualquier momento con...
