3 Construcción y
funcionamiento
3.1 Componentes de la máquina
1
10 9

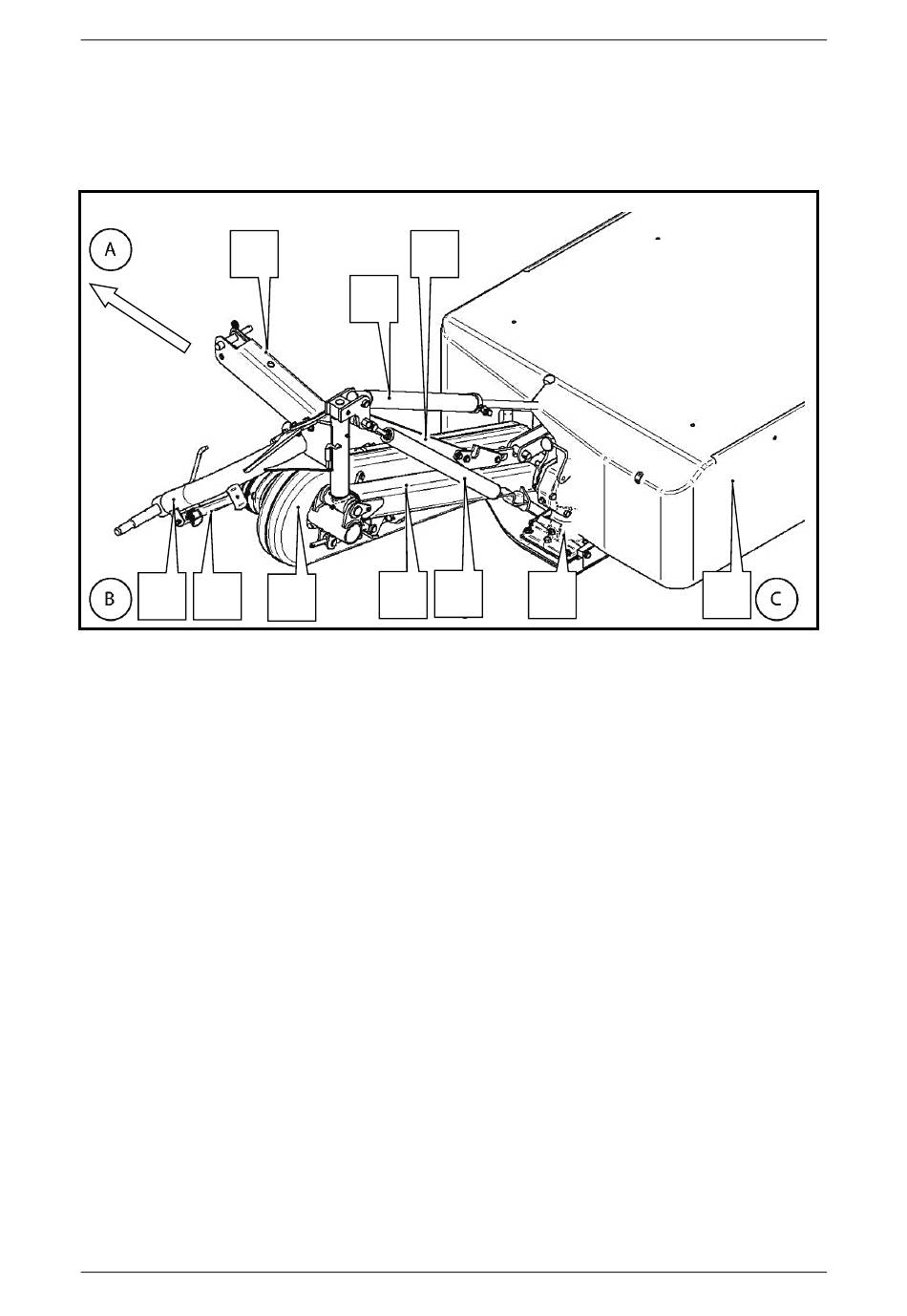

Fig. 36 Componentes de la máquina
1 Alojamiento del brazo superior
2 Cilindro hidráulico
3 Barra de guía
4 Lona protectora de la unidad segadora
5 Engranaje
6 Muelle de tracción
7 Soporte
8 Protección de correa trapezoidal
9 Pata de apoyo (doblada hacia arriba)
10 Brazo inferior del cabezal de tres puntos
Indicaciones de sentido
A Sentido de marcha
B Izquierda
C Derecha
SM 168 / SM 208 / SM 248 / SM 288
3
2
6
7
8
Construcción y funcionamiento
5 4
21
