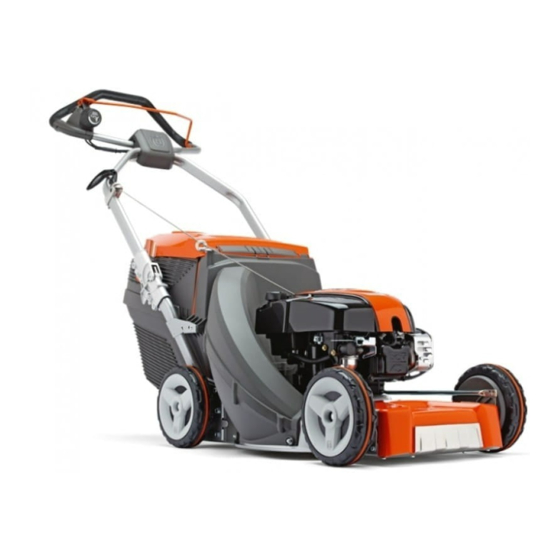

Husqvarna LC48 e Manual De Instrucciones
Ocultar thumbs
Ver también para LC48 e:
- Manual de instrucciones (92 páginas) ,
- Manual de instrucciones (72 páginas)
Publicidad
Enlaces rápidos
Publicidad
Manuales relacionados para Husqvarna LC48 e
Resumen de contenidos para Husqvarna LC48 e
- Página 1 Manual de taller LC48 e LC48B e LC53 e LC53B e LC53E e LB48 e Español...
-
Página 3: Manual De Taller Cortacéspedes
4. Manillar _________________________________ 23 5. Mecanismo de arranque eléctrico _____________ 27 6. Datos técnicos ____________________________ 29 NOTA: Este manual de taller no incluye instrucciones de mantenimiento y reparación del motor. Consulte el manual del fabricante del motor. © Husqvarna AB, Suecia 2010... -
Página 4: Recomendaciones Generales
El montaje de otros pueden requerir el uso de herramientas especiales. En los apar- accesorios o piezas de repuesto no aprobados por Husqvarna tados correspondientes a dichos procedimientos se detallan las puede dar lugar al incumplimiento de las normas de seguridad. - Página 5 Motor Motor Índice Sustitución del motor LC48 y LC53 sin embrague de cuchilla ____________________________4 Sustitución del motor LC48 y LC53 con embrague de cuchilla ___________________________5 Sustitución del motor LC48 y LC53 con mecanismo de arranque eléctrico __________________7...
-
Página 6: Sustitución Del Motor
Motor Sustitución del motor Sustitución del motor LC48 y LC53 LC48 y LC53 Sin embrague de cuchilla Sin embrague de cuchilla Desconecte el cable del freno del motor. Desconecte el cable del freno del motor de la siguiente manera: 1. Destense el cable moviendo hacia delante el brazo de palanca del motor con unos alicates de punta plana. - Página 7 Motor Desmonte la cubierta protectora (B) y el 5. Quite los dos tornillos (A). cubo (C). 6. Extraiga la cubierta protectora (B). 7. Retire el cubo (C) del cigüeñal y des- monte la correa trapezoidal si el corta- césped está equipado con transmisión. Utilice el dispositivo de extracción 504 90 90-01 en caso necesario.
- Página 8 Motor Quite el tornillo central (D). 3. Quite el tornillo central (D). Puede estar muy apretado (par de apriete de 65 Nm). Coloque la herramienta de bloqueo 576 79 83-01 sobre las superfi cies planas fresadas de la polea de correa, detrás del embrague, como se muestra en la ilustración.
- Página 9 Motor Afl oje el sujetacables y desconecte el cable 8. Afl oje el sujetacables (A) que fi ja el cable de cortocircuito del bloque de terminales. de cortocircuito a la manguera de com- bustible. Afl oje los cables de cortocircuito (B) y (C) del bloque de terminales situa- dos debajo del canto delantero de la cubierta.
- Página 10 Motor...
-
Página 11: Tabla De Contenido
Eje trasero sin transmisión, desmontaje _______________ 11 Eje trasero sin transmisión, montaje __________________12 Eje trasero con transmisión, desmontaje ______________12 Eje trasero con transmisión, montaje _________________14 Cambio de la correa de transmisión _________________ 14 Cierre del mando de la altura, LC48 e y LC53 e _________14... -
Página 12: Eje Delantero, Desmontaje
Ruedas y sistema de transmisión Eje delantero Eje delantero Desmontaje Desmontaje Retire la tapa del cubo y desmonte la rueda. Retire la tapa del cubo ayudándose con un destornillador. Desconecte la varilla de conexión del ajuste de altura. Desatornille el tornillo central (A) y desmonte la rueda. -
Página 13: Eje Trasero Sin Transmisión, Desmontaje
Ruedas y sistema de transmisión Desmonte las piezas de la suspensión de la Quite la tuerca cilíndrica (B) y desmonte rueda delantera derecha. las demás piezas para limpiarlas y, en caso necesario, sustituirlas. Fíjese en cómo está montado el muelle (C) del ajuste de altura. -
Página 14: Eje Trasero Con Transmisión, Desmontaje
Ruedas y sistema de transmisión Desmonte el acoplamiento de la rueda en el Quite la tuerca cilíndrica (C) que fi ja el aco- lado derecho. plamiento de la rueda (D) en el lado derecho del eje delantero. Desmonte el acoplamiento de la rueda junto con la palanca de ajuste de la altura. - Página 15 Ruedas y sistema de transmisión Desmonte la rueda dentada de la transmi- Extraiga la presilla con un destornillador sión por ambos lados. pequeño y desmonte la rueda dentada del eje propulsor por ambos lados. NOTA: Al realizar el montaje tras un trabajo de mantenimiento, sustituya siempre las arandelas de fi...
-
Página 16: Cambio De La Correa De Transmisión
Cierre del mando de la Cierre del mando de la altura, LC48 e y LC53 e altura, LC48 e y LC53 e El cierre queda accesible tras desmontar la Desmonte la cubierta exterior y el control de cubierta exterior y el control de la presión... - Página 17 Ruedas y sistema de transmisión Desmonte el perno cojinete (A) y retire el Utilice un martillo y un mandril apropiado cierre (C). para extraer el perno cojinete (A). Monte los muelles nuevos y los demás com- El muelle (B) se soltará y podrá extraerse el ponentes en el orden inverso.
- Página 18 Ruedas y sistema de transmisión...
-
Página 19: Controles
Freno del motor, modelo LC48 Be y LC53 Be _________ 18 Embrague de cuchilla, modelo LC48 Be y LC53 Be _____19 Transmisión, modelo LC48 y LC53 __________________20 Contacto de cortocircuito, modelo LC53 Be ____________21 Contacto de arranque, modelo LC48 E y LC53 E ______ 22... -
Página 20: Freno Del Motor
Controles Freno del motor Modelo LC48 y LC53 Empuje los lados de la empuñadura del freno del motor uno contra el otro para poder desmontarla del manillar. A continuación, desconecte el cable de la empuñadura del freno del motor y del soporte situado junto al motor. -
Página 21: Embrague De Cuchilla
Controles Embrague de cuchilla Embrague de cuchilla Modelo LC48 Be y LC53 Be Modelo LC48 Be y LC53 Be Quite la tuerca y separe las mitades de la 1. Extraiga la tuerca que une ambas cubier- cubierta. tas y sepárelas con cuidado utilizando un destornillador. - Página 22 Controles Transmisión Modelo LC48 y LC53 1. Quite el tornillo y la arandela (A). 2. Extraiga el brazo de palanca (B) y el muelle (C). Fíjese en la posición del muelle. 502 51 67-01 Separe el cable del triángulo de refuerzo de Desmonte las cubiertas del eje trasero para la caja de cambios.
-
Página 23: Contacto De Cortocircuito
Controles Extraiga la cubierta (D) con un destornillador. Extraiga el brazo de control (E). Desmonte la polea (F) y el cable de control (G). Consulte las instrucciones indicadas ante- riormente sobre cómo conectar el cable a la caja de cambios. Cambie las piezas dañadas y vuelva a mon- tarlas en orden inverso al desmontaje. -
Página 24: Contacto De Arranque
Controles Contacto de arranque Contacto de arranque Modelo LC48 E y LC53 E Modelo LC48 E y LC53 E Extraiga la cubierta de la batería y separe Retire la cubierta de protección de la batería los contactos. en el extremo posterior del cortacésped. - Página 25 Manillar Manillar Índice Manillar, modelo LC48 ____________________________ 24 Manillar, modelo LC53 ____________________________ 24 Cambio del cable de control de la transmisión _______ 25 Cambio del cable del embrague de la cuchilla _______ 25 Cambio del cable del mecanismo de arranque eléctrico __ 25...
- Página 26 Manillar Manillar Manillar Modelo LC48 Modelo LC48 Desmonte del soporte el control del manillar Desmonte el control atornillado al manillar. y el cable del freno del motor. Sujete juntos los lados de la empuñadura del Desatornille el soporte del cable del freno freno del motor y sepárela del manillar.
-
Página 27: Cambio Del Cable Del Mecanismo De Arranque Eléctrico
Manillar Desconecte el cable de control de la caja Desconecte los cables de control de la trans- de cambios y del embrague de la cuchilla, misión y el embrague de la cuchilla de la respectivamente. caja de cambios y del embrague del cigüe- ñal, respectivamente (consulte los capítulos titulados «Controles»... - Página 28 Manillar...
-
Página 29: Mecanismo De Arranque Eléctrico
Mecanismo de arranque eléctrico Mecanismo de arranque eléctrico Índice Batería de arranque, modelo LC48 E y LC53 E ________ 28 Circuito impreso, modelo LC48 E y LC53 E ___________ 28... -
Página 30: Batería De Arranque
Mecanismo de arranque eléctrico Batería de arranque Batería de arranque Modelo LC48 E y LC53 E Modelo LC48 E y LC53 E Retire la cubierta de protección de la caja de Retire la cubierta de protección de la caja de cambios para poder acceder a la batería. -
Página 31: Datos Técnicos
Datos técnicos Datos técnicos Índice Datos técnicos, LC48 ____________________________ 30 Datos técnicos, LC53 ____________________________ 31... - Página 32 Datos técnicos Motor LC48 LC48 V LC48 VE LB48 LB48 V Fabricante del motor Briggs & Briggs & Briggs & Briggs & Briggs & Stratton Stratton Stratton Stratton Stratton Cilindrada, cm³ Velocidad, r. p. m. 2900 2900 2900 2900 2900 Potencia nominal del motor, kW (véase la nota 1) Sistema de encendido Bujía...
- Página 33 Datos técnicos Motor LC48 e LC53 e LC53 Ee Fabricante del motor Briggs & Briggs & Briggs & Stratton Stratton Stratton Cilindrada, cm³ Velocidad, r. p. m. 2900 2900 2900 Potencia nominal del motor, kW (véase la nota 1) Sistema de encendido Bujía...
- Página 34 Datos técnicos Motor LC48 Be LB48 e LC53 Be Fabricante del motor Briggs & Briggs & Briggs & Stratton Stratton Stratton Cilindrada, cm³ Velocidad, r. p. m. 2900 2900 2900 Potencia nominal del motor, kW (véase la nota 1) Sistema de encendido Bujía Champion Champion...
- Página 36 115 39 33-46 2010W33...
