- Página 1 MIRAGE Q6 PAK Manual de usuario...
-
Página 2: Versión Del Documento
©2021 ADJ Products, LLC Todos los derechos reservados. La información, especificaciones, diagramas, imágenes e instrucciones de este documento están sujetos a cambios sin previo aviso. El logotipo de ADJ y los nombres y números de identificación de equipos que aparecen en este documento son marcas comerciales de ADJ. -
Página 3: Tabla De Contenido
Ménú del sistema Rasgos DMX Color Macros Temperatura de Color Dimmer Curves Limpieza y Mantenimiento Reemplazo de fusible | enlace de corriente en cadena Trazos dimensionales Especificaciones ADJ Products, LLC - www.adj.com - Mirage Q6 Pak Manual de usuario pag... -
Página 4: Información General

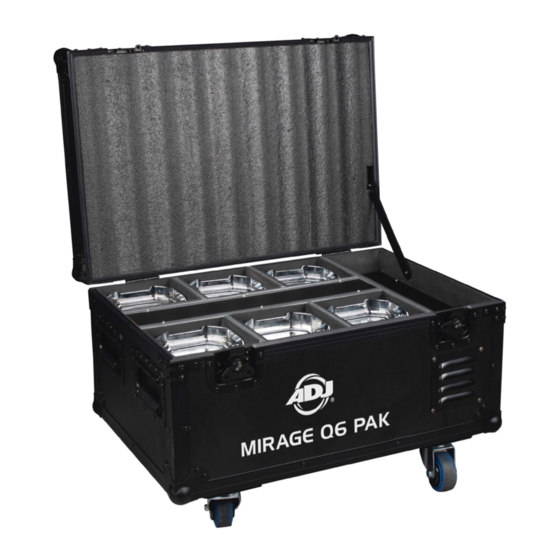

Información General Introducción: ¡Felicidades! por la compra del ADJ Mirage Q6 Pak! Este equipo incluye 6 ADJ Mirage Q IP operados con batería, clasificación IP65, RGBA LED con luces ascendentes cromadas, además de un estuche de carga con capacidad de almacenamiento y carga para estos equipos. Todos los equipos incluidos han sido diseñados para funcionar de manera confiable durante años cuando se siguen las pautas... -
Página 5: Características Clave | Política De Garantía
15 Ángulo de haz de grados 4-Botones táctiles de pantalla OLED ubicados atrás del equipo WiFLY EXR DMX inalámbrico: Con alcance de 2,500 pies (760M) cuando se usa con el transmisor ADJ WiFLY EXR de batería 64 Macros de Color Operación sin destello... -
Página 6: Límite De Garantía (Solo E.U.)
ADJ concluya, después de la inspección, afecta la confiabilidad del equipo; si el equipo ha sido reparado o mantenido por alguien ajeno a la fábrica de ADJ, a menos que ADJ haya emitido una autorización previa por escrito al comprador, si el equipo está dañado debido a que no se le dio el mantenimiento adecuado como se establece en las instrucciones del equipo, las pautas y/o manual de usuario. -
Página 7: Guías De Seguridad
C. La caja de traslado o de carga hayan sido expuestos a la lluvia o humedad. D. El equipo no está operando normalmente o exhibe un cambio en su rendimiento. ADJ Products, LLC - www.adj.com - Mirage Q6 Pak Manual de usuario pag 7... -
Página 8: Vista
Vista Caja de traslado Entrada de corriente Fusible Salida de Pestillos de corriente la tapa Indicador de carga Fijación de ruedas ADJ Products, LLC - www.adj.com - Mirage Q6 Pak Manual de usuario pag 8... - Página 9 Indicador Wifi Indicador de Válvula de aire Interruptor de carga liberación de soporte Indicador de corriente Indicador de carga Botón Set Up Botón Pantalla Botón Down ADJ Products, LLC - www.adj.com - Mirage Q6 Pak Manual de usuario pag 9...
-
Página 10: Ajuste Dmc | Direccionamiento Dmx
DMX. El ADJ Mirage Q IP una de sus características es la conectividad inalámbrica DMX, lo cual no necesita cables DMX. El orden que se conectan los equipos en una línea DMX no influye en el direccionamiento DMX. -
Página 11: Instalación
Instalación Clasificación IP El ADJ Mirage Q IP es de clasificación IP65. Es completamente herméticamente al polvo y está protegido contra chorros de agua dirigidos a baja presión desde cualquier dirección. Los equipos de carga y el estuche de transporte no tienen clasificación IP y están diseñados para usarse solo en condiciones secas en interiores ¡Advertencia de material inflamable! -
Página 12: Instalación De Abrazadera
Instalación Instalación de abrazadera El ADJ Mirage Q IP cuenta con un punto de sujeción de abrazadera de montaje, así como un cable de seguridad, ubicado cerca de la base del equipo (consulte la ilustración a continuación). Cuando monte el equipo en un Truss o cualquier otra instalación en partes superiores, asegure abrazaderas con clasificación adecuada (no incluidas) al punto de sujeción de la abrazadera y conecte un cable de seguridad... - Página 13 (1). Luego, el pie de apoyo se puede desplegar desde la parte inferior (2) en varios incrementos con muescas, lo que permite un ángulo máximo de 35 grados desde el eje vertical (3). ADJ Products, LLC - www.adj.com - Mirage Q6 Pak Manual de usuario pag 13...
-
Página 14: In-Case Charging
3. Coloque un equipo ADJ Mirage Q IP en cualquiera de las ranuras para dispositivos en la caja de transporte. Se pueden acomodar hasta 6 dispositivos. El indicador de carga ubicado junto a los puertos de alimentación se iluminará... -
Página 15: Panel De Control
“Up” y “Down” para desplazarse por las opciones del submenú hasta alcanzar la configuración deseada. Presione el botón “Mode” en cualquier momento para regresar al menú principal sin realizar ningún ajuste. ADJ Products, LLC - www.adj.com - Mirage Q6 Pak Manual de usuario pag 15... -
Página 16: Ménú Del Sistema
7-Ch 8-Ch 9A-Ch Modo Canales 9B-Ch 10-Ch 11-Ch CONFIGURACIÓN 12-Ch 15-Ch 18-Ch Tener ultimo Apagón Estado DMX Configuracion manual Programas internos CONTINUACIÓN EN LA SIGUIENTE PAGINA ADJ Products, LLC - www.adj.com - Mirage Q6 Pak Manual de usuario pag 16... - Página 17 10s / 20s / 30s / Tiempo de sonido 40s / 50s / 60s Restauracion de Mantenimiento Código de contraseña = 011 Yes / No fábrica CONTINUACIÓN EN LA SIGUIENTE PÁGINA ADJ Products, LLC - www.adj.com - Mirage Q6 Pak Manual de usuario pag 17...
- Página 18 F Temperatura de los LEDS INFORMACIÓN xxx C Version de software Tiempo de carga xx Hours Cargar xxx% Estandar 6 Modos de operación Ahorrador 10 BATERÍA ADJ Products, LLC - www.adj.com - Mirage Q6 Pak Manual de usuario pag 18...
-
Página 19: Rasgos Dmx
160 - 191 LEDS Encendidos 192 - 223 Efecto de Estrobo Aleatorio, Lento a Rápido 224 - 255 LEDS Encendidos 000 - 255 Intensidad de Atenuación, 0-100% ADJ Products, LLC - www.adj.com - Mirage Q6 Pak Manual de usuario pag 19... - Página 20 Arquitectónico 081 - 100 Teatro 101 - 120 Escenario 2 121 - 140 Velocidad de Atenuación, Rápido a Lento (0.1s - 10.0s) 141 - 255 Predeterminado ADJ Products, LLC - www.adj.com - Mirage Q6 Pak Manual de usuario pag 20...
- Página 21 Auto Programa 1 027 - 043 Auto Programa 2 044 - 060 Auto Programa 3 061 - 076 Auto Programa 4 CONTINUACIÒN EN LA SIGUIENTE PÁGINA ADJ Products, LLC - www.adj.com - Mirage Q6 Pak Manual de usuario pag 21...
- Página 22 Pulso, efecto en secuencias 160 - 191 LEDS Encendidos 192 - 223 Random strobe effect, slow to fast 224 - 255 LEDS Encendidos CONTINUACIÓN EN LA SIGUIENTE PÁGINA ADJ Products, LLC - www.adj.com - Mirage Q6 Pak Manual de usuario pag 22...
- Página 23 081 - 255 Sin Función Frecuencia de Actualización 000 - 015 Predeterminado 016 - 030 900 Hz 031 - 045 1000 Hz CONTINUACIÓN EN LA SIGUIENTE PÁGINA ADJ Products, LLC - www.adj.com - Mirage Q6 Pak Manual de usuario pag 23...
- Página 24 Pulso, Efecto en secuencias 160 - 191 LEDS Encendidos 192 - 223 Efecto de Estrobo Aleatorio, Lento a Rápido 224 - 255 LEDS Encendidos Continuación en la siguiente página ADJ Products, LLC - www.adj.com - Mirage Q6 Pak Manual de usuario pag 24...
- Página 25 5000 Hz 166 - 180 10,000 Hz 181 - 195 15,000 Hz 196 - 210 20,000 Hz 211 - 225 25,000 Hz 226 - 255 Sin Función ADJ Products, LLC - www.adj.com - Mirage Q6 Pak Manual de usuario pag 25...
- Página 26 101 - 120 Escenario 2 121 - 140 Velocidad de Atenuación, Rápido a Lento (0.1s - 10.0s) 141 - 255 Predeterminado CONTINUACIÓN EN LA SIGUIENTE PÁGINA ADJ Products, LLC - www.adj.com - Mirage Q6 Pak Manual de usuario pag 26...
- Página 27 5000 Hz 166 - 180 10,000 Hz 181 - 195 15,000 Hz 196 - 210 20,000 Hz 211 - 225 25,000 Hz 226 - 255 Sin Función ADJ Products, LLC - www.adj.com - Mirage Q6 Pak Manual de usuario pag 27...
- Página 28 Auto Programa 8 144 - 160 Auto Programa 9 161 - 176 Auto Programa 10 177 - 193 Auto Programa 11 CONTINUACIÓN EN LA SIGUIENTE PÁGINA ADJ Products, LLC - www.adj.com - Mirage Q6 Pak Manual de usuario pag 28...
- Página 29 1200 Hz 076 - 090 1300 Hz 091 - 105 1400 Hz 106 - 120 1500 Hz 121 - 135 2500 Hz Continuación en la siguiente página ADJ Products, LLC - www.adj.com - Mirage Q6 Pak Manual de usuario pag 29...
- Página 30 192 - 223 Efecto de Estrobo Aleatorio, Lento a Rápido 224 - 255 LEDS Encendidos 000 - 255 Intensidad de Atenuación, 0-100% CONTINUACIÓN EN LA SIGUIENTE PÁGINA ADJ Products, LLC - www.adj.com - Mirage Q6 Pak Manual de usuario pag 30...
- Página 31 101 - 120 Escenario 2 121 - 140 Velocidad de Atenuación, Rápido a Lento (0.1s - 10.0s) 141 - 255 Predeterminado CONTINUACIÓN EN LA SIGUIENTE PÁGINA ADJ Products, LLC - www.adj.com - Mirage Q6 Pak Manual de usuario pag 31...
- Página 32 5000 Hz 166 - 180 10,000 Hz 181 - 195 15,000 Hz 196 - 210 20,000 Hz 211 - 225 25,000 Hz 226 - 255 Sin Función ADJ Products, LLC - www.adj.com - Mirage Q6 Pak Manual de usuario pag 32...
-
Página 33: Color Macros
073-076 213-216 077-080 217-220 081-084 221-224 085-088 225-228 089-092 229-232 093-096 097-100 233-236 237-240 101-104 241-244 105-108 245-248 109-112 249-252 113-116 117-120 253-255 121-124 125-128 129-132 ADJ Products, LLC - www.adj.com - Mirage Q6 Pak Manual de usuario pag 33... -
Página 34: Temperatura De Color
144 - 159 5300K 160 - 175 5900K 176 - 191 6700K 192 - 207 7500K 208 - 223 8700K 224 - 239 9900K 240 - 255 ADJ Products, LLC - www.adj.com - Mirage Q6 Pak Manual de usuario pag 34... -
Página 35: Dimmer Curves
Curvas de atenuación ADJ Products, LLC - www.adj.com - Mirage Q6 Pak Manual de usuario pag 35... -
Página 36: Limpieza Y Mantenimiento
No hay piezas reparables por el usuario dentro de este dispositivo. Consulte todos los demás problemas de servicio a un técnico de servicio autorizado de ADJ. Si necesita piezas de repuesto, solicite piezas originales a un distribuidor ADJ autorizado. Consulte los siguientes puntos durante las inspecciones de rutina: Una revisión eléctrica detallada realizada por un ingeniero eléctrico autorizado cada tres meses, para... -
Página 37: Enlace Eléctrico De Cadena Margarita
Se recomienda dejar las tapas de las cajas abiertas durante la carga para evitar la acumulación de exceso de calor dentro de las cajas. Los equipos vinculados deben ser de la misma marca y tipo de modelo. ¡No mezcle equipos! ADJ Products, LLC - www.adj.com - Mirage Q6 Pak Manual de usuario pag 37... -
Página 38: Trazos Dimensionales
Trazos dimensionales Es posible que las dimensiones no estén dibujadas a escala. ADJ Products, LLC - www.adj.com - Mirage Q6 Pak Manual de usuario pag 38... -
Página 39: Especificaciones
DMX Con red de comunicación digital cableada Contacto sistema de carga. 6 bases de carga y fuentes de corriente incluidas en la caja de traslado. ADJ Products, LLC - www.adj.com - Mirage Q6 Pak Manual de usuario pag 39...
