1. Descripción General
El medidor de fuerza FB00 necesita que se conecte el sensor de fuerza
utilizando el conector situado en la carcasa del medidor. Además es crucial
ajustar los parámetros de funcionamiento del medidor.
Después se aplicarán las instrucciones anteriores de este
manual.
2. Ensamblaje del sensor extensómetro

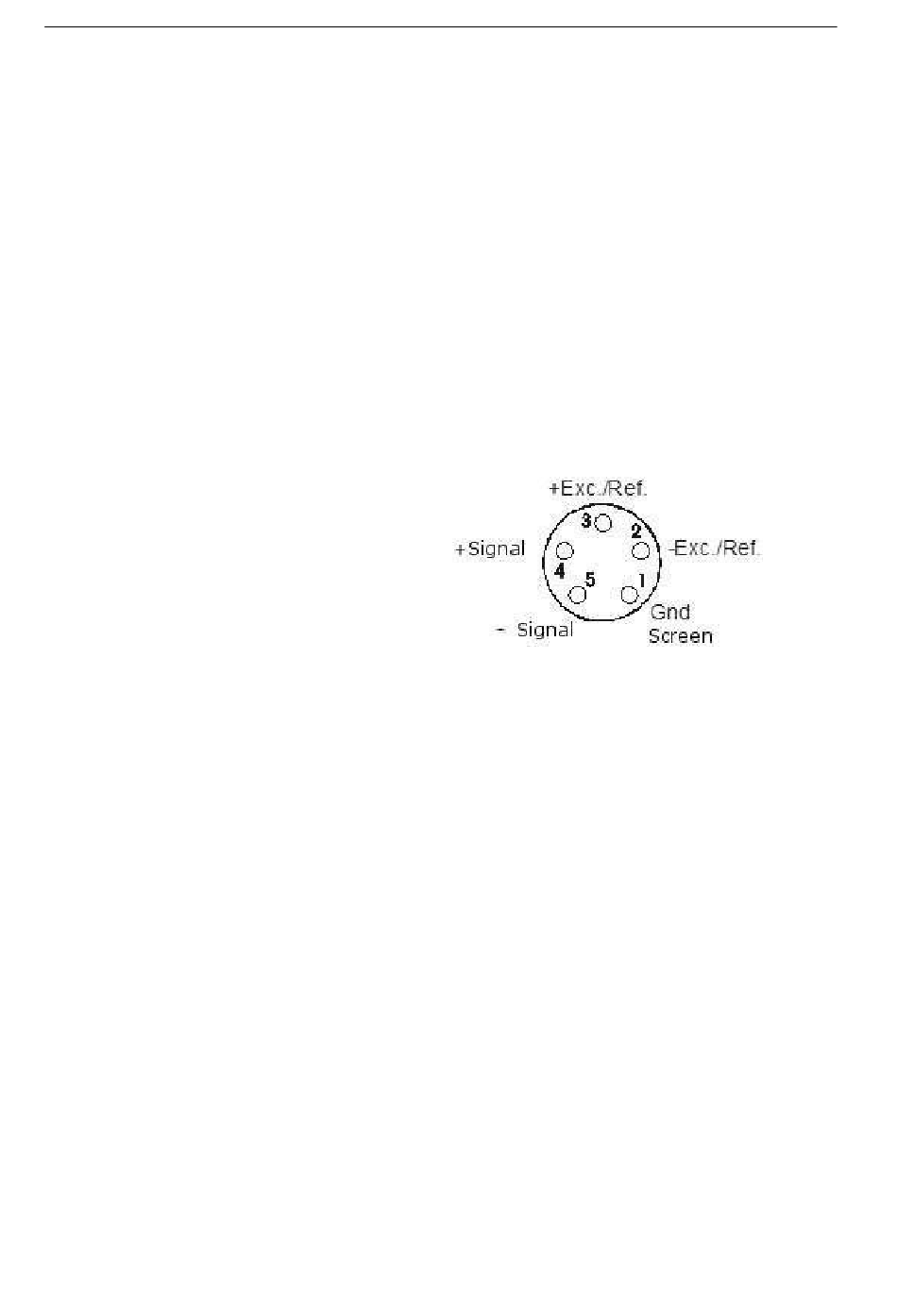

Para conectar el sensor utilice el conector pin administrado con el medidor
según el diagrama: (Vista desde dentro)
Los colores comunes del conducto:
+Exc./Ref. – Rojo
-Exc./Ref – Negro
+S – Verde
-S – Blanco
Gnd -
trenza
