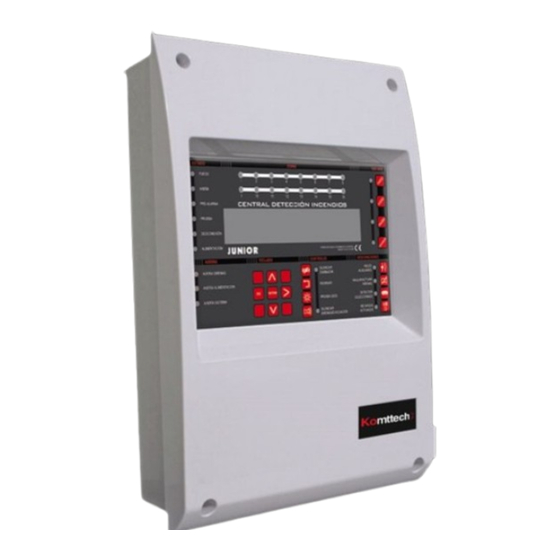

MANUAL DE PUESTA EN MARCHA DE LA CENTRAL
JUNIOR

Publicidad

Tabla de contenido
loading

Manuales relacionados para KOMTES Komttech JUNIOR

Resumen de contenidos para KOMTES Komttech JUNIOR

  • Página 1 MANUAL DE PUESTA EN MARCHA DE LA CENTRAL JUNIOR...

  • Página 2: Introducción

    Manual de puesta en marcha de la central JUNIOR INTRODUCCIÓN La instalación requiere comprobar que todas las conexiones se han hecho correctamente y que todo el hardware funciona bien. Esto significa que el sistema debe primero ser instalado según indica la sección previa de este manual. La central viene ajustada en el “modo instalación”.

  • Página 3: Desconexiones

    Manual de puesta en marcha de la central JUNIOR CONTROLES SILENCIAR ZUMBADOR Cuando ocurre una avería o un fuego se activa el zumbador interno. Presionando este botón, el zumbador se parará hasta que ocurra una nueva avería i fuego. REARMAR Rearma la central completamente.

  • Página 4: Retardos Activados

    Manual de puesta en marcha de la central JUNIOR ANULAR/ACTIVAR SIRENAS Cuando se presiona este botón y se enciende su LED, todas las sirenas del sistema estarán anuladas y no sonarán. Pulsando el botón otra vez, se apagará el LED y las sirenas funcionarán normalmente DETECTOR SELECCIONADO A través de los menús de programación detectores individuales pueden tener selectivo la posibilidad de desconexión.

  • Página 5: Desconexión

    Manual de puesta en marcha de la central JUNIOR AVERÍA Si más de una avería ha sido detectada el LED adjunto a este botón parpadeará. Presiona este botón para ir viendo todas las averías detectadas. Una vez visto todas las averías el LED permanecerá fijo. Nuevas averías serán añadidas al final de la cola y el LED volverá...
  • Página 6 Manual de puesta en marcha de la central JUNIOR El LED verde de alimentación (ESTADO) debe estar parpadeando. Esto indica que el sistema está en modo instalación. Si el LED está fijo indica que está en modo activo y necesita ponerse en modo instalación (en la sección de programación se indica cómo ponerlo en ese modo).

  • Página 7: Selección De Función

    Manual de puesta en marcha de la central JUNIOR CÓDIGO DE PROGRAMACIÓN: ENTRAR Para entrar necesitas introducir el código. La central debe estar encendida y no debe mostrar el mensaje de “INICIALIZANDO”. Presiona ENTRAR. Ahora debes de introducir tu código de instalador, ver página capítulo anterior nivel de acceso.

  • Página 8: Comprobar Comunicaciones

    Manual de puesta en marcha de la central JUNIOR repetidores. Si se ha añadido la tarjeta de ampliación de lazo, asegúrate que está correctamente colocada y asegurada en la parte trasera de la placa principal de la central usando los tornillos suministrados. Enciende la central.
  • Página 9 Manual de puesta en marcha de la central JUNIOR Enciende la central, deja que de inicialice y entra en el modo de programación. Selecciona la función 7-1 Contador de dispositivos, valor y tipo. Usa las flechas para seleccionar cada dispositivo y confirmar que todos los dispositivos están presentes en el sistema con la cuenta total de los dispositivos por lazo como se muestra en la pantalla en la misma función.

  • Página 10: Supervisión Sirenas Convencionales

    Manual de puesta en marcha de la central JUNIOR PRUEBA DE CIRCUITO ABIERTO Desconecta el + o el – del conector de salida del lazo. El conector se encuentra en la placa principal. Lazo 1 lazo 2 NOTA: El lazo 2 solo está disponible si la tarjeta de ampliación de lazo ha sido colocada en la parte trasera de la placa principal de la central.
  • Página 11 Manual de puesta en marcha de la central JUNIOR PRUEBA DE DETECTOR Si los dispositivos han sido asignados a zonas (en una SIMM pre programada o vía menú de programación) es posible comprobar los detectores con un sonido limitado o no. PRUEBA DE DETECTOR POR ZONAS Antes de empezar quitar todas las averías, poner el sistema en modo activo y presiona REARMAR.

  • Página 12: Terminando La Instalación Y Puesta En Marcha

    Manual de puesta en marcha de la central JUNIOR TERMINANDO LA INSTALACIÓN Y PUESTA EN MARCHA En esta etapa tú puedes programar las funciones más avanzadas del sistema. El mínimo básico habitualmente incluye la asignación de etiquetas a zonas y dispositivos. Una vez hayas completado esto o si tú...
  • Página 13 Manual de puesta en marcha de la central JUNIOR 3-3 Asignar grupo módulos E/S a zonas 3-4 Asignar zonas a dispositivos 3-5 Retardo de sirenas por zonas 3-6 No es una función válida 3-7 No es una función válida 4-Asignar y anular sirenas 4-1 Configuración de sirenas 4-2 Configuración de grupos de sirenas 4-3 Anular sirenas...
  • Página 14 Manual de puesta en marcha de la central JUNIOR 6-1-7 Inhibe relés auxiliares 6-1-8 Programa sensibilidad global 6-1-9 Configuración Sensibilidad Temporizada 6-2 Otros ajustes de dispositivo (serie XP95) 6-2-1 Selección grado de temperatura 6-2-2 Selección sensibilidad detector humo 6-3 Otros ajustes de dispositivo (serie discovery) 6-3-1 Selección modo sensibilidad dispositivo 6-3-2 Parpadeo de los Led´s On /Off 6-3-3 Deshabilitar parpadeo LEDS específicos...
  • Página 15 Manual de puesta en marcha de la central JUNIOR 8-2 Programa características especiales 8-2-1 Dos dispositivos para evacuación 8-2-2 Pulsadores para evacuación 8-3 Memoria - SOLO PARA INSTALADORES 8-3-1 Borrar memoria Flash 8-3-2 Borrar No-Volátil RAM 8-3-3 Comprobar contador de memoria Flash 8-3-4 Comprobar programa de memoria Flash 8-4 Otras características 8-4-1 Modo activar o instalador...
  • Página 16 Manual de puesta en marcha de la central JUNIOR Teclas usadas en el menú de funciones La mayoría de las funciones usan las siguientes teclas: se usan para moverse a través del menú y se usa para cambiar de campo y del lazo 1 al lazo ENTRAR se usa para seleccionar el menú...
  • Página 17 Manual de puesta en marcha de la central JUNIOR Funciones Especiales 1 Revisión del histórico de Eventos 1-1 Histórico de eventos en pantalla La central almacena todos los acontecimientos en un registro de la memoria interna. Puede almacenar un total de 2000 eventos. Cuando está lleno se agrega la última entrada y se borra la más antigua. Para visualizar un evento específico introduzca el número correspondiente y presione ENTRAR 1-5 Leer/borrar auto contador Cada vez que se realiza un rearme o se quita la alimentación de la central la cuenta de auto arranque se...
  • Página 18 Manual de puesta en marcha de la central JUNIOR Cada zona se puede asignar a dos grupos de sirenas. El primer grupo se activa cuando se detecta la primera alarma, y el segundo grupo se activa cuando se produce una segunda alarma en la misma zona. 3-3 Asignar grupo de módulos E/S a zonas Los grupos de E/S (configurar usando la función de programación de E/S), se pueden asignar a zonas.
  • Página 19 Manual de puesta en marcha de la central JUNIOR 4- Asignar y anular sirenas 4-1 Configuración de sirenas Permite la selección de PRE-AJUSTADO o PROGRAMADO Seleccionando PRESET (por defecto), todas las sirenas estarán activas, cualquier configuración de grupos de sirenas serán ignorados. NOTA: Los grupos de sirenas deben definirse antes de seleccionar el modo programación porque las configuraciones de grupo por defecto provocan que todas las sirenas se encuentren silenciadas.
  • Página 20 Manual de puesta en marcha de la central JUNIOR NOTA: Si se activa la evacuación (programando PULSADORES para evacuar o utilizando la tecla de EVACUACION de la central) las sirenas funcionarán como si la configuración de sirenas fuera programada como PRE-AJUSTADO. 4-3 Anular sirenas Permite anular o activar sirenas específicas Las sirenas anuladas no se activarán independientemente de la configuración de sirenas, los grupos de...
  • Página 21 Manual de puesta en marcha de la central JUNIOR 4-5 Inhibir sirenas por dispositivo Permite programar un dispositivo para que no active ciertos grupos de sirenas (los grupos de sirenas sólo funcionan cuando la configuración de la sirena se ajusta en programación) Las opciones son: COMUN: El grupo de sirenas común (512) no se activa cuando el dispositivo detecta incendio...

  • Página 22: Solo Detectores

    Manual de puesta en marcha de la central JUNIOR Otros dispositivos no activarán el tiempo de retardo y activarán sus grupos de sirenas inmediatamente. SOLO DETECTORES: Los detectores activan el tiempo de retardo. Los grupos de sirenas asociados con el detector activado permanecerán en cola para la activación el retardo.
  • Página 23 Manual de puesta en marcha de la central JUNIOR 5 Asignar y anular módulos E/S Gestión de dispositivos analógicos de E/S de lazo. 5-1 Configurar grupos E/S Permite establecer un grupo de E/S. Este grupo puede utilizarse para reportar alarmas o fallos. Se pueden definir hasta 512 grupos de E/S.
  • Página 24 Manual de puesta en marcha de la central JUNIOR 5-3 Asignar grupos E/S a dispositivos Permite asignar un grupo de E/S a un detector. Cuando el detector está en alarma, se activa el grupo de E/S asignado. NOTA: Cuando se genera una condición de alarma, toda la información de E/S para el detector en alarma está...
  • Página 25 Manual de puesta en marcha de la central JUNIOR 5-6 Módulos E/S retardos o inmediato Permite a un módulo específico de E/S ser configurado para activarse inmediatamente incluso si el resto de módulos de E/S se programan para ser activados tras un retardo. 5-7 Programa del retardo de los E/S Permite programar el retardo de la salida de un módulo de E/S.
  • Página 26 Manual de puesta en marcha de la central JUNIOR Cualquier lazo anulado también será indicado cuando se salga del modo de programación. Se pueden revisar usando la tecla ANULADO 6-1-2 Anular Dispositivos Permite anular o activar un dispositivo específico. Por defecto están activos. Los dispositivos anulados tienen las entradas y salidas igualmente anuladas.

  • Página 27: Sensibilidad Global

    Manual de puesta en marcha de la central JUNIOR Fundamentalmente diseñado para su uso con módulos de entrada, puede permitir la activación de una entrada para activar un reporte de fallo más que una alarma. 6-1-5 Programa dispositivo como evacuación Cuando un detector programado para reportar una evacuación inmediata, cualquier programación de grupo de sirenas es ignorada.
  • Página 28 Manual de puesta en marcha de la central JUNIOR Las programaciones son: ALTO (Umbral de alarma BAJO (Umbral de alarma NORMAL (Umbral de alarma TEMPORIZADO Si se selecciona TEMPORIZADO, las programaciones de la sensibilidad de modo día y modo noche se basan es si es de día o de noche.
  • Página 29 Manual de puesta en marcha de la central JUNIOR 6-2-2 Selección la sensibilidad del detector de humo Esta función es solo aplicable a los detectores de humo. Nos permite fijar el umbral de alarma de los detectores de humo. Cada detector tiene las siguientes configuraciones: NORMAL HIGH GLOBAL...
  • Página 30 Manual de puesta en marcha de la central JUNIOR 7-2 Prueba de sirenas Use esta función para probar el nivel de sonido de las sirenas de una manera más cómoda que pulsando SILENCIAR SIRENAS/EVACUACIÓN. Central El zumbador de la central principal se activarán 1 segundo y se silenciarán durante 9 segundos 7-3 Prueba de sirenas por zona Esta función le permite escoger una confirmación audible que un dispositivo ha detectado una alarma.
  • Página 31 Manual de puesta en marcha de la central JUNIOR 7-6 Encender Led de dispositivo Esta función se emplea para confirmar la localización física de un detector específico. Seleccione el dispositivo y ACTIVAR y pulse ENTRAR. El dispositivo tardará algunos segundos en responder. Al seleccionar NORMAL para ese dispositivo, o CONECTAR otro dispositivo se apagará...
  • Página 32 Manual de puesta en marcha de la central JUNIOR 8-1-3 Anular retardos para noche Esta función permite ignorar los retardos de sirenas o activación de E/S durante el periodo definido como noche. Hay dos opciones: NO AFECTADO NO AFECTADO significa que los parámetros del sistema permanecerán igual por la noche que durante el día.
  • Página 33 Manual de puesta en marcha de la central JUNIOR En MODO DISPOSITIVO el retado de evacuación comienza cuando un dispositivo configurado para activar el retardo de evacuación detecta una alarma. En MODO GLOBAL el retardo de evacuación comienza cuando cualquier dispositivo detecta una alarma. NOTA: Para que el MODO DISPOSITIVO funcione correctamente, al menos un dispositivo debe ser programado para activar el retardo.

  • Página 34: Memoria: Solo Para Instaladores

    Manual de puesta en marcha de la central JUNIOR 8-2-2 Pulsadores para evacuación Activa o anula una amplia variedad de parámetros para que la actuación sobre un pulsador por un incendio active automáticamente la evacuación. Evacuación significa que los parámetros de cualquier grupo de sirenas serán ignorados, y que todas las sirenas se activarán inmediatamente.
  • Página 35 Manual de puesta en marcha de la central JUNIOR 8-3-2 Borrar no volátil RAM Al borrar la NVRAM se borra toda la programación de la instalación, el sistema se pone automáticamente en Modo de instalación. Para la central principal esto significa que: - Todos los lazos analógicos anulados serán activos.

  • Página 36: Otras Características

    Manual de puesta en marcha de la central JUNIOR 8-3-4 Comprobar programa de memoria flash Esta operación debe realizarse siempre que se lleve una memoria SIMM de una central a otra. A diferencia de las circunstancias normales, esta función calcula y memoriza un checksum para la memoria del programa flash.
  • Página 37 Manual de puesta en marcha de la central JUNIOR tiempo para identificar todos los componentes del mismo, usted será rápidamente avisado con reportes de error por la presencia de dispositivos no esperados. Debe seleccionar el Modo Instalación si desconecta, remplaza o añade dispositivos, de manera que el sistema pueda leer la nueva configuración.
  • Página 38 Manual de puesta en marcha de la central JUNIOR Dependiendo del ratio de baudios y de la cantidad de datos transferidos, un bidireccional puede llevar 20 minutos. No es necesario entrar el modo Instalación después de la comunicación bidireccional de los datos del cliente, pero se recomienda hacer un rearme de la central principal (que se hará...
  • Página 39 Manual de puesta en marcha de la central JUNIOR 8-4-6 Seleccionar lenguaje Permite programar el idioma que queremos en el sistema. Haga esto con cuidado ya que tendrá que navegar otra vez en esta función para modificarlo de nuevo. Se cambiarán todos los textos del sistema al utilizar el idioma seleccionado. El cambio se hará efectivo cuando pulse la tecla ENTER.
  • Página 40 Manual de puesta en marcha de la central JUNIOR Central Principal Voltaje de entrada para la fuente 85 - 264 VAC Estándar de EMC EN55022 clase B En61000-4-2,3,4,5,6,8,11 En61000-3-2,3 Voltaje de salida para la fuente nominal de la C.C. 24V Consumo 65W o 150W Corriente residual (sin dispositivos)
