Resumen de contenidos para GA FUZZYFIT BLANCO

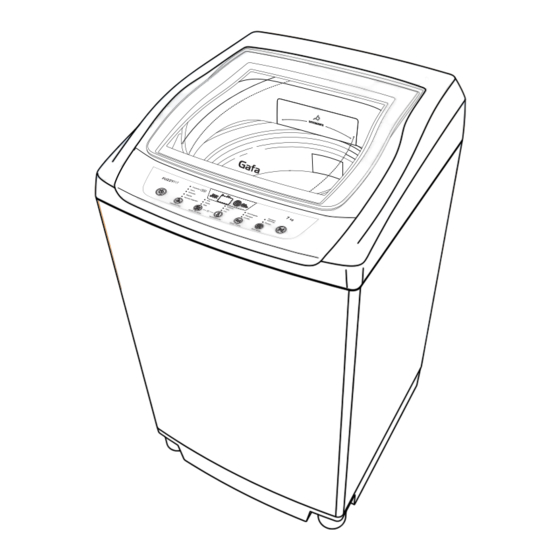

- Página 1 LAVARROPAS FUZZYFIT BLANCO FUZZYFIT GRIS PLATA DIGIFIT BLANCO DIGIFIT GRIS PLATA...
-
Página 2: Tabla De Contenido
ÍNDICE Bienvenida Chequeo previo Descripción del producto Panel de control Operaciones Instalación Sugerencias y consejos Limpieza y mantenimiento Recomendaciones Fallas y Preguntas Especificaciones técnicas ATENCIÓN: REGISTRE SU GARANTÍA AL 0800-555-4232 Informate en www.gafa.com.ar Como fabricantes le recomendamos que registre su garantía para poder brindarle beneficios muy importantes, respaldar su producto con partes y piezas originales y el servicio de personal capacitado. -
Página 3: Bienvenida
BIENVENIDA Gracias por elegirnos, usted ha escogido un producto marca Gafa que es garantía de seguridad, calidad y duración. Usted incorpora a su hogar un artefacto de calidad que cuenta con un moderno diseño, alta tecnología y un servicio técnico especializado con cobertura en todo el país. Lea completamente este manual y siga cada una de las indicaciones, de esta forma podrá... -
Página 4: Chequeo Previo
CHEQUEO PREVIO Antes de instalar y usar su lavadora, realice la siguiente revisión de su artefacto: 1. Embalaje Antes de utilizar su lavarropas debe retirar todos los elementos que constituyen el embalaje, especialmente la “Base Inferior” de EPS que se encuentra debajo de su lavarropas. -
Página 5: Conexión Eléctrica
4. Conexión eléctrica La ficha utilizada en el domiciliario normal, que generalmente es de 10 amperes, debe poseer la conexión a tierra (alambre de color verde/ amarillo que va conectado interiormente a un orificio central de la ficha domiciliaria), el cual lo protegerá... -
Página 6: Descripción Del Producto
DESCRIPCIÓN DEL PRODUCTO Nombres de las partes 10 Dispenser de jabón Manguera de alimentación de agua caliente 11 Dispenser de suavizante Manguera de alimentación de 12 Panel de controles agua fría 13 Entrada de jabón líquido y Entrada de agua caliente lavandina Entrada de agua fría 14 Interruptor de encendido/... - Página 7 Manguera de Desagüe Manguera de Alimentación Soporte Abrazadera NOTA IMPORTANTE Todas las gráficas de este manual son simplemente para propósitos explicativos. Podrán ser un poco distintas a las características del equipo que usted compró. Verifique que el extremo de la manguera de desagüe coincida junto con el extremo del soporte de la manguera.
-
Página 8: Panel De Control
PANEL DE CONTROL 1. Botón ON/OFF Para encender, oprima el botón ON/OFF. Cuando oprima este botón, el lavarropas emitirá un aviso sonoro y se encenderá el indicador NORMAL/ALGODÓN. Si desea apagar el lavarropas, oprima nuevamente el botón ON/OFF. Una vez que haya terminado el lavado, el artefacto se apagará automáticamente. 2. - Página 9 3. Botón NÍVEL DE AGUA Este botón permite seleccionar el nivel de agua apropiado de acuerdo al peso de la carga de ropa seca que va a lavar. Existen 3 niveles de agua Bajo, Medio y Alto para los modelos FUZZY FIT se visualizan los 3 LEDs en el display, pero para los modelos DIGI FIT se visualizan los LEDs Bajo y Alto solamente, el Nivel Medio quedará...
- Página 10 6. Botón INÍCIO/PAUSA Este botón puede usarse para iniciar la operación del lavarropas. Operación de un toque: Si desea usar el programa Normal/Algodón, sólo oprima este botón y el lavarropas comenzará automáticamente el programa con Sistema Normal/ Algodón o Normal. Este botón también puede usarse para detener temporalmente la operación del lavarropas.
-
Página 11: Recomendaciones Sobre Detergentes Y Cargas
OPERACIONES Recomendaciones sobre detergentes y cargas El exceso de jabón produce un enjuague inadecuado. Del mismo modo, una cantidad insuficiente de jabón produce un lavado deficiente. Use la cantidad de jabón recomendada por el fabricante y adecuada a la carga de ropa. NOTA IMPORTANTE Si la cantidad de jabón recomendada produce demasiada espuma, cambie a un jabón con menos espuma y siga las instrucciones del paquete. -
Página 12: Programas De Lavado
Programas de lavado (*) Cuando presionamos la tecla "Iniciar/Pausar" al comenzar un programa de lavado (Todos excepto el programa "DELICADO"), el rodete realizará 2 giros completos en sentido horario y luego 2 en sentido anti horario. Esta operación se repite 2 veces. Aquí es donde se realiza la verificación de carga de ropa antes de asignar el nivel de agua (Bajo, Medio, Alto). - Página 13 3. Oprima el botón PROGRAMAS hasta que se encienda la luz correspondiente a NORMAL, RAPIDO, JEANS (*) o FRAZADAS. (Según el que desee utilizar). 4. Cierre la tapa del lavarropas. 5. Oprima INICIO/PAUSA y el lavarropas comenzará a verificar el volumen de carga de ropa antes de asignar el nivel de agua e iniciará...
-
Página 14: Acerca Del Enjuague
Acerca del enjuague El tiempo del proceso de enjuague es el siguiente: Programa Tiempo Normal/Algodón 12 min. Rápido 6-12 min. Delicado 12 min. (*) Jeans 12 min. Frazadas 14 min. Enjuague adicional (*): Su lavarropas trae incorporado dos enjuagues para todos los procesos de lavado que Ud. seleccione, si desea aumentar el número de enjuagues a tres, hágalo mediante la ayuda del botón OPCIONES presionando 2 veces para que el programa de lavado incorpore un enjuague adicional y con proceso de centrifugado final. -
Página 15: Como Usar El Programa Delicado
Como usar el programa delicado Para ropa interior, prendas con encaje, bordados, lanas tejidas lavables y ropa para niños. • Para obtener óptimos resultados usando el programa, el peso total de la carga (ropa) no debe sobrepasar de 1,5 kg. •... -
Página 16: Consejos Para Efectuar La Función De Solo Centrifugado
Consejos para efectuar la función de solo centrifugado Para centrifugar independientemente de un programa de lavado, por ejemplo, cuando desee centrifugar prendas lavadas a mano, a las cuales desea extraerle la humedad excesiva, siga los siguientes pasos. 1. Coloque la ropa mojada dentro del lavarropas. 2. -
Página 17: Consejos Para Lavar
Consejos para lavar Como usar el dispensador de suavizantes Antes de iniciar la operación, vierta lentamente el suavizante en el dispensador de suavizantes. En general, siga las instrucciones contenidas en el envase del suavizante. Consejos para aplicar suavizantes: 1. Abra la tapa tirando con el dedo como indica la figura de abajo. 2. -
Página 18: Como Usar La Entrada Para Lavandina
Clasificación de la ropa a lavar 1. Separe la ropa blanca de la de color. 2. Separe la ropa según el tipo de tela. 3. Separe la ropa según el tipo de grado de suciedad. Como usar la entrada para lavandina •... -
Página 19: Botón Bloqueo De Niños
NOTA IMPORTANTE Lea y siga atentamente las instrucciones y advertencias sobre la lavandina. No use lavandina en telas de color. No vierta lavandina directamente sobre la carga, sino las prendas pueden cambiar de color. Después de añadir lavandina, enjuague con agua la entrada de lavandina. Como el jabón en polvo no se diluye tan bien como el jabón líquido, puede ser necesario repetir el proceso de enjuague. -
Página 20: Instalación
INSTALACIÓN Requisitos eléctricos 1. Conecte el cable de alimentación a un enchufe para evitar posibles choques eléctricos, cerciórese de que su enchufe hembra posea conexión a tierra adecuada. 2. En caso de una anomalía o falla, la conexión a tierra reducirá el riesgo de choque eléctrico al suministrar una vía de menor resistencia para la corriente eléctrica. - Página 21 Posición Para que su lavarropas funcione correctamente Ud. deberá nivelar su máquina antes de iniciar su uso, eligiendo una superficie de instalación que cumpla los siguientes requisitos: Piso nivelado y parejo: Libre de ondulaciones u hoyos. Piso firme y resistente: Que no se desplace ni desmorone, ideal son los pisos de concreto, madera, baldosas, etc.
-
Página 22: Instalación De Mangueras De Alimentación De Agua Fría Y Caliente
Instalación de mangueras de alimentación de agua fría y caliente • Conecte el extremo con codo de las mangueras de alimentación de agua a cada entrada de agua del lavarropas. • Conecte el otro extremo recto de las mangueras de alimentación de agua a las llaves para agua caliente y fría. -
Página 23: Consejos Generales
SUGERENCIAS Y CONSEJOS Consejos generales Ropas blancas y de color deben ser lavadas separadamente para evitar que los colores se mezclen y que la ropa se manche. Para verificar si la ropa destiñe, humedezca una parte de la ropa, coloque un pedazo de tejido blanco sobre el área humedecida y pase la plancha caliente. - Página 24 Crema, leche, helado: Enjuague con agua fría y lave normalmente. Si la mancha continúa pase una esponja con alcohol. Desodorante: Frote la parte afectada con vinagre blanco, luego enjuague bajo el grifo de agua fría. Pase una esponja con alcohol. Trate las áreas rígidas con productos químicos. Huevo: Remoje en detergente, enjuague y lave normalmente.
-
Página 25: Limpieza Del Lavarropas
LIMPIEZA Y MANTENIMIENTO Limpieza del lavarropas Limpie y seque periódicamente su lavarropas con un paño suave. Use sólo agua o un jabón suave. No use escobillas, paños ni esponjas ásperas. No utilice productos solventes ni abrasivos para limpiarla, ya que éstos pueden dañar las superficies, el decorado o las piezas plásticas. -
Página 26: Recomendaciones
RECOMENDACIONES Precauciones importantes 1. Conecte en forma directa su máquina de lavar a la red domiciliaria evitando el uso de cables alargadores, enchufes triples u otras alternativas que no estén permitidas. Una mala conexión puede sufrir riesgos de incendios, o accidentes personales, por lo tanto siga las instrucciones contenidas en este manual. - Página 27 17. No ponga sus manos debajo del lavarropas durante la operación. 18. Las piezas giratorias pueden ocasionar lesiones físicas. 19. No se pare sobre el lavarropas ni coloque objetos pesados sobre el mismo. Esto puede deformar su lavarropas. No instale su lavarropas cerca de No introduzca sus manos en el cocinas, estufas o instalaciones que interior del lavarropas cuando éste...
-
Página 28: Fallas Y Preguntas
FALLAS Y PREGUNTAS Preguntas Frecuentes Indicador de advertencia FUZZY FIT DIGI FIT Problema Posibles soluciones (indica en (Titila display) LED) La lavadora no • Oprima el interruptor On/Off. • Oprima el botón Iniciar/Pausar. funciona • Revise si el tambor tiene la cantidad de agua necesaria. •... - Página 29 ¿Qué hacer con la Carga Desequilibrada? • Asegúrese de que el equipo este instalado sobre una superficie rígida, firme y correctamente nivelada, según las instrucciones de instalación del manual de usuario. • Abra la tapa del lavarropas, y acomode la carga de ropa uniformemente, y vuelva a presionar el botón de inicio/pausa para que el equipo continúe el proceso.
-
Página 30: Especificaciones Técnicas
ESPECIFICACIONES TÉCNICAS Especificaciones Técnicas Modelo FUZZY FIT: FUZZYFIT BLANCO, FUZZYFIT GRIS PLATA Modelos DIGIFIT: DIGIFIT BLANCO, DIGIFIT GRIS PLATA Dimensiones sin embalaje: 540 x 570 x 955 mm Dimensiones con embalaje: 580 x 590 x 1000 mm Peso sin embalaje:... - Página 31 Especificaciones Programa Normativo Algodón Especificaciones (IRAM 2141-3 2017) MARCA GAFA GAFA IDENTIFICACION DEL MODELO DEL PROVEEDOR FUZZYFIT BLANCO DIGIFIT BLANCO FUZZYFIT GRIS PLATA DIGIFIT GRIS PLATA PAIS DE ORIGEN ARGENTINA ARGENTINA CLASE DE EFICIENCIA ENERGETICA (Es una escala que abarca de A+++ (mas eficiente) a B (menos eficiente)) CONSUMO DE ENERGIA [KWH/CICLO] (Sobre la base del resultado obtenido de un ciclo normal de lavado de algodón...
