Algas SDI DIRECT FIRED Serie Manual De Operación Y Mantenimiento página 16

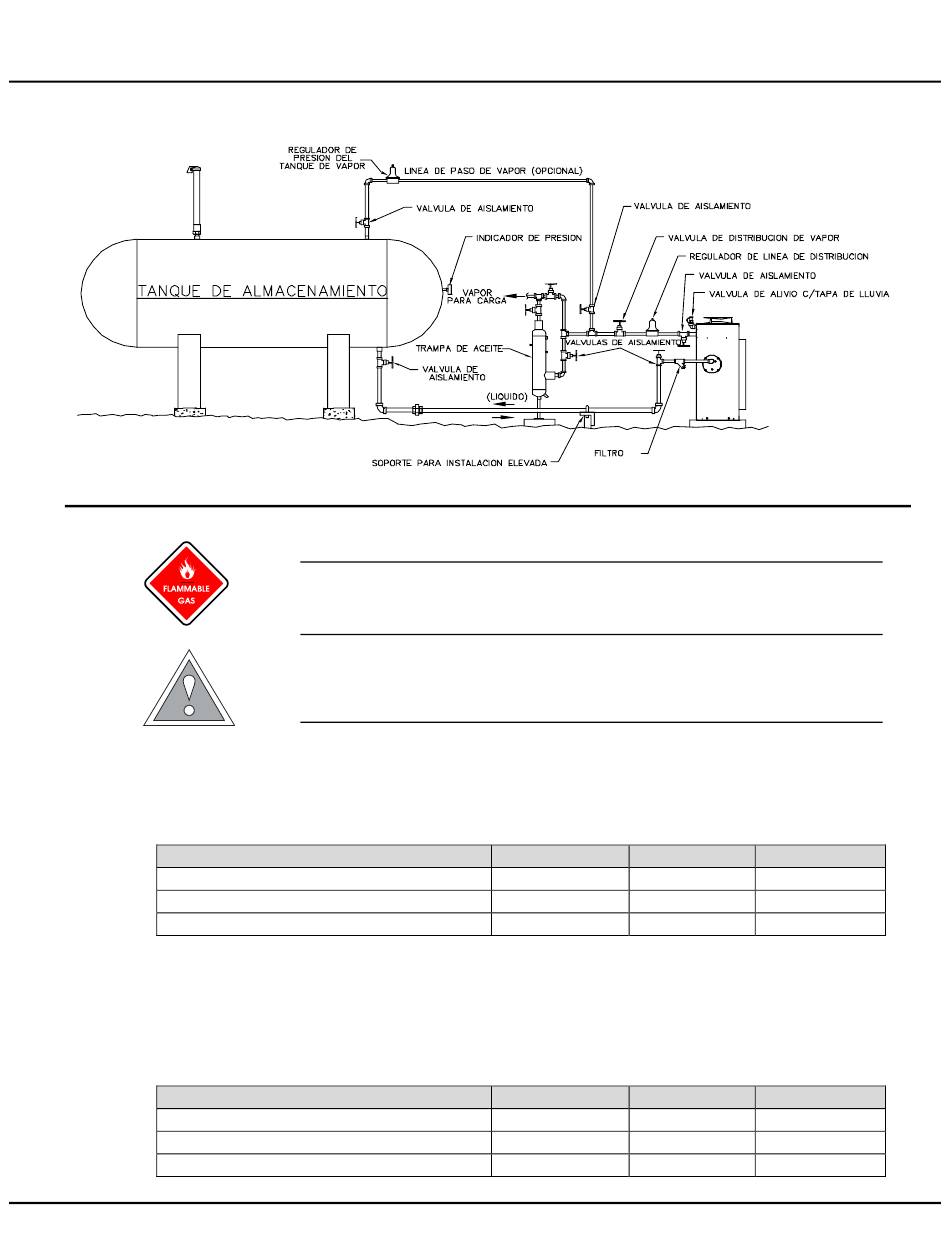

Figura 3. Instalación de vaporizadores 40/40H, 80/40H, y 120/60H
LINEA DE DISTRIBUCION DE LÍQUIDO (Ver Figura 3)
La línea de distribución de vapor debe ser adecuadamente dimensionada para el servicio de mantenimiento.
– Tamaños de tubería recomendada para las líneas de distribución de Vapor. (Diámetro nominal de tubo)
2
Tabla
Longitud de línea de Gas en Pies (m)
40/40H Vaporizadores
80/40H Vaporizadores
120/60H Vaporizadores
LINEA DE DISTRIBUCION DE VAPOR (Ver Figura 3)
La línea de distribución de vapor debe ser adecuadamente dimensionada para el servicio de mantenimiento.
3 – Tamaños de tubería recomendada para las líneas de distribución de Vapor.(Diámetro nominal tubo)
Tabla
Longitud de línea de Gas en Pies (m)
40/40H Vaporizadores
80/40H Vaporizadores
120/60H Vaporizadores
Algas-SDI Manual de Operación y Mantenimiento– P/N – 52642
Instalación
PRECAUCIÓN
La instalación completa debe ser probada antes de operar el sistema.
NOTA
No conectar este vaporizador al tanque de almacenamiento hasta que
se efectúe un servicio de limpieza al tanque y se asegure que todos los
sedimentos han sido removidos antes de conectar el vaporizador.
Hasta 50 (15) 50-150 (15-36) 150-250 (36-76)
3/4" (DN20) 1"(DN25)
3/4" (DN20) 1" (DN25)
1" (DN25) 1-1/4"(DN32)
Hasta 50 (15) 50-150 (15-36) 150-250 (36-76)
1" (DN25) 1-1/2" (DN40)
1-1/4" (DN32) 1-1/2" (DN40)
1-1/2" (DN40) 2" (DN50)
1" (DN25)
1-1/4" (DN32)
1-1/2" (DN40)
2" (DN50)
2" (DN50)
2-1/2" (DN80)
2-6
