Czujka dymu do ciągów

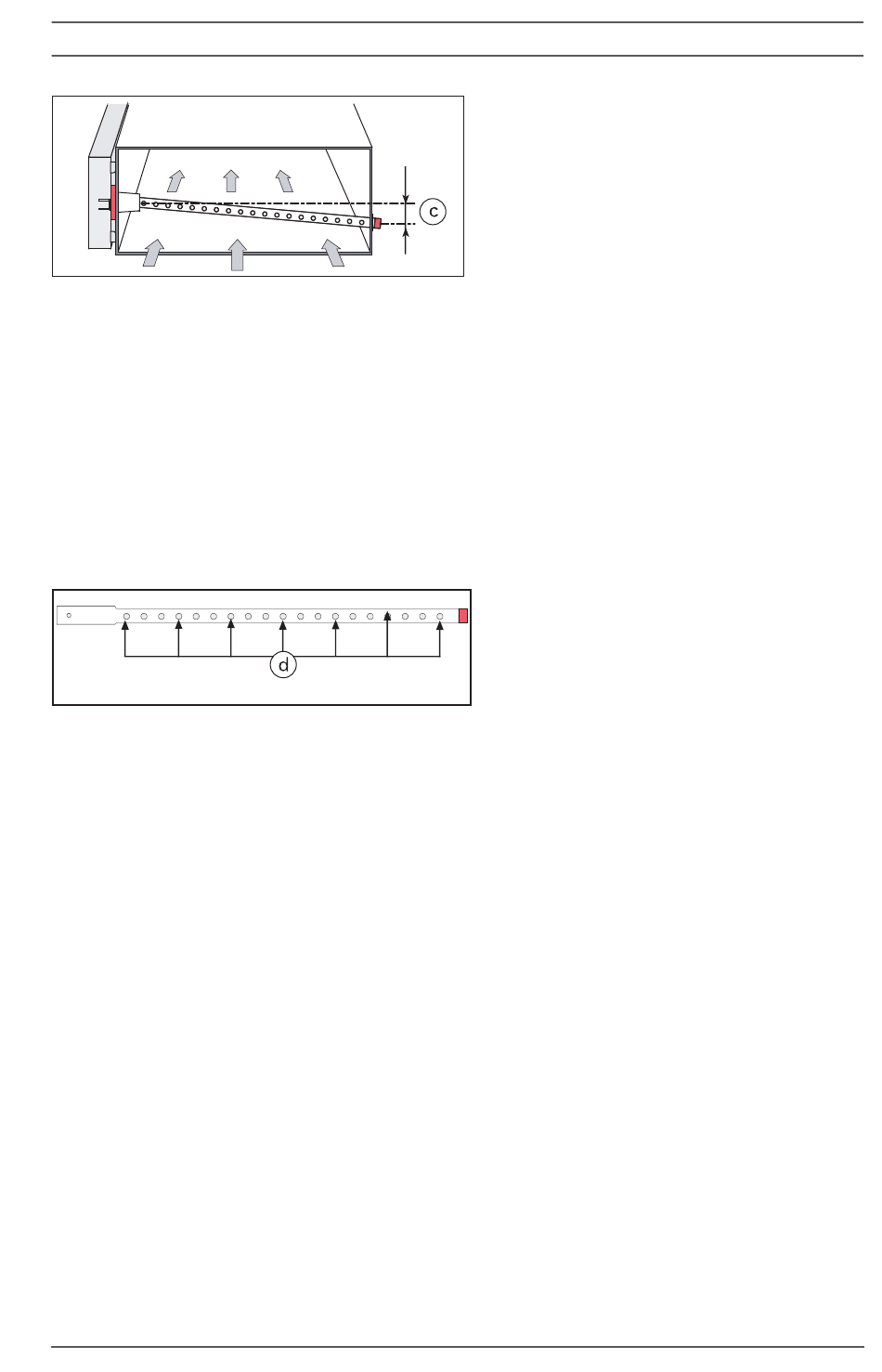

Illustracja 4.2 Mocowanie rurki próbkującej
Rurki próbkujące o długości ponad 90 cm muszą zostać
przymocowane do ciągu wentylacyjnego.
Otwór mocujący w ciągu wentylacyjnym powinien zostać
umieszczony 2,5 cm–5 cm pod otworem wlotowym, aby
umożliwić odprowadzenie skroplin (patrz Rysunek 4.2).
Uszczelnij prześwit między ciągiem wentylacyjnym a rurką
próbkującą.
Illustracja 4.3 Zasłanianie otworów
zasysających
W przypadku zamontowania rurki próbkującej D344-1.5 w
ciągach wentylacyjnych o szerokości 30–45 cm należy zasłonić
część z 19 otworów zasysających. W przypadku ciągu
wentylacyjnego o szerokości 45 cm należy zasłonić sześć
otworów (patrz Rysunek 4.3).
4.2 Montaż czujki FAD-420-HS-EN
1.
Bosch Sicherheitssysteme GmbH
Wyjmij z opakowania dołączony do zestawu samoprzylepny
wzornik wiertarski (patrz Rysunek 4.4) i zdejmij papier
ochronny z tyłu.
Instrukcja instalacji
Nr Opis
c 2,5 cm–5 cm
Nr Opis
d Zakryj otwory taśmą
samoprzylepną
