- Página 1 Programmable thermostat Installer Manual...

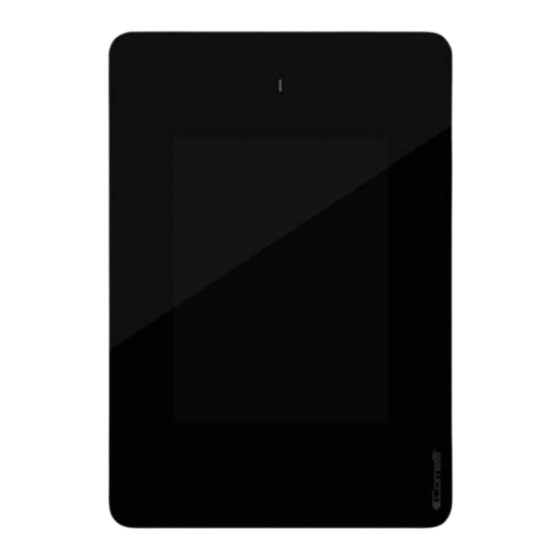

- Página 2 DESCRIZIONE 1: Touch screen 3,5”. 2: Connettore ethernet (per usi futuri). 3: Morsettiera di connessione. 4: Smart light. 5: Alloggiamento per scheda micro SD. Descrizione morsettiera di connessione V+ V-: Morsetti alimentazione D: morsetto Data del bus SimpleHome A B: Non utilizzati NC COM NO: Contatti puliti relè...
- Página 3 MONTAGGIO...
- Página 4 SCHEMI Esempio di collegamento del minitouch su un impianto con 3 zone clima (1 sonda di temperatura integrata nel modulo minitouch, 1 sonda di temperatura esterna, 1 termostato esterno)
- Página 5 DESCRIZIONE Caratteristiche principali Colore Nero Smart Light Illuminazone a LED RGB Schermo a colori 3,5” Touch Screen (cm Display 7) con risoluzione 320x240 pixel Angolo di visione (destra/ 50° / 50° / 45° / 50° sinistra/alto/basso) Alloggiamento per scheda SI (utilizzato per il caricamento della micro SD confi...
- Página 6 DESCRIPTION 1: 3.5” touch screen. 2: Ethernet connector (for future uses). 3: Terminal block for connection. 4: Smart light. 5: Micro SD card slot. Description of terminal block for connection. V+ V-: Power supply terminals D: SimpleHome bus data terminal A B: Not used NC COM NO: Thermostat relay voltage- free contacts...
- Página 7 MOUNTING...
- Página 8 DIAGRAMS Minitouch connection example for a system with 3 climate zones (1 temperature sensor integrated into the Minitouch module, 1 external temperature sensor, 1 external thermostat)
- Página 9 DESCRIPTION Main features Colour Black Smart Light RGB LED illumination 3.5" (7 cm) colour touch screen with Display 320x240 pixel resolution Viewing angle (right / left / 50° / 50° / 45° / 50° high / low) YES (used for loading the home Micro SD card slot automation system confi...
- Página 10 DESCRIPTION 1 : Écran tactile 3,5”. 2 : Connecteur Ethernet (pour utilisations futures). 3 : Bornier. 4 : Smart light. 5: Emplacement pour carte micro SD. Description du bornier V+ V-: bornes d'alimentation D: borne du bus de données SimpleHome A B : Libres NC COM NO : Contacts secs relais thermostat...
- Página 11 MONTAGE...
- Página 12 SCHÉMAS Exemple de connexion du minitouch sur une installation avec 3 zones chauffage (1 sonde de température intégrée dans le module minitouch, 1 sonde de température extérieure, 1 thermostat extérieur)
- Página 13 DESCRIPTION Principales caractéristiques Couleur Noir Smart Light Éclairage à leds RJB Écran tactile couleur 3,5” (7 cm) résolution Écran de 320x240 pixels Angle de vision (droite/ 50° / 50° / 45° / 50° gauche/haut/bas) Emplacement pour carte OUI (utilisé pour télécharger la micro SD confi...
- Página 14 BESCHRIJVING 1: Touchscreen van 3,5”. 2: Ethernet-connector (voor toekomstig gebruik). 3: Aansluitblok 4: Smart light. 5: Behuizing voor micro SD-kaart. Beschrijving aansluitblok V+ V-: Voedingsklemmen D: Data-klem van de SimpleHome-bus A B: Niet gebruikt NC COM NO: Spanningsvrije contacten thermostaatrelais I1 I2 I3: Open Collector uitgangen voor aansluiting Fan-coil met meerdere snelheden.
- Página 15 MONTAGE...
- Página 16 SCHEMA'S Voorbeeld van aansluiting van de Minitouch op een installatie met 3 klimaatzones (1 in de Minitouch-module ingebouwde temperatu- ursensor, 1 externe temperatuursensor, 1 externe thermostaat)
- Página 17 BESCHRIJVING Belangrijkste kenmerken Kleur Zwart Smart Light Verlichting met RGB-led's. Kleurenscherm van 3,5” Touchscreen Display (7 cm) met resolutie van 320x240 pixel Gezichtshoek (rechts/ 50° / 50° / 45° / 50° links/boven/onder) JA (gebruikt voor het laden Behuizing voor kaart van de confi...
-
Página 18: Descripción
DESCRIPCIÓN 1: Pantalla táctil de 3,5”. 2: Conector Ethernet (para usos futuros). 3: Regleta de conexiones. 4: Smart light. 5: Alojamiento para tarjeta micro SD. Descripción de la regleta de conexiones V+ V-: Bornes de alimentación D: Borne datos del bus SimpleHome A B: No utilizados NC COM NO: Contactos libres de potencial para relé... -
Página 19: Montaje
MONTAJE... - Página 20 ESQUEMAS Ejemplo de conexión del Minitouch a una instalación con 3 zonas climáticas (1 sonda de temperatura integrada en el módulo Mini- touch, 1 sonda de temperatura externa, 1 termostato externo)
- Página 21 DESCRIPCIÓN Características principales Color Negro Smart Light Iluminación con led RGB Pantalla táctil en color de 3,5” (7 cm) con Pantalla resolución de 320x240 píxeles Ángulo de visión (derecho/ izquierdo/alto/ 50° / 50° / 45° / 50° bajo) Alojamiento para tarjeta SÍ...
