- Página 1 Micro 9-75 MB MICROCONTROLADOR DIGITAL DE SEÑALES NORMALIZADAS P+I+D CON SALIDA 0 – 4 a 20 mACC CONFIGURABLE SENSOR Y ALARMAS PROGRAMABLES Y COMUNICACIÓN A PC RS 485 MANUAL DE OPERACION...
- Página 2 El Micro 9-75 MB es un controlador de señales normalizadas con acción proporcional, integral y derivativa en la salida de control principal. La entrada en tensión es de 0 – 5 volt ó 1 – 5 volt y en corriente: 0 – 20 mA o 4 –...
- Página 3 Instalación. El Micro 9-75 MB es un instrumento preparado para frente de panel, en el cual se debe realizar un corte de acuerdo a las medidas antes citadas. La fijación del mismo se realiza mediante el resorte de sujeción, el mismo se retira, a fin de introducir el equipo en forma frontal, y luego se vuelve a colocar permitiendo así...
- Página 4 Conexión y disposición de borneras. La disposición de bornera es como se ve en la etiqueta del equipo, siendo: Bornes 1y 2: Alimentación Borne 3: normal abierto de relé auxiliar S2. Borne 4: normal abierto de relé auxiliar S3. Borne 5: común de relés auxiliares S2 y S3. Borne 6: sin conexión.
-
Página 5: Display Auxiliar

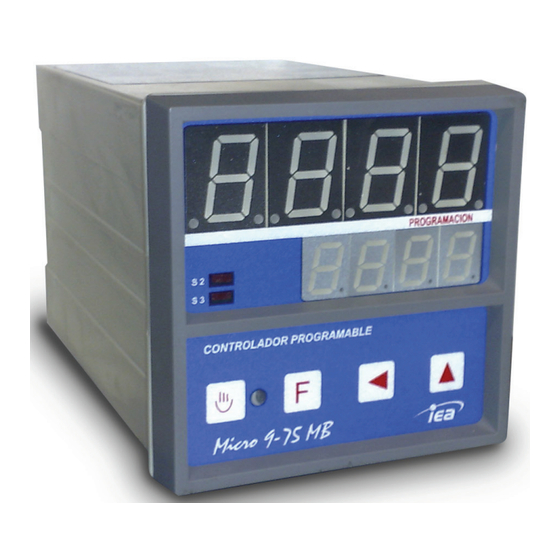

Descripción del panel frontal. Display Principal 4 dígitos 7 segmentos .8” de alto color rojo de alta eficiencia Led de indicación de Led de Programación activación de relé Display Auxiliar 4 dígitos Tecla Subir 7 segmentos .5” de alto color verde de alta Tecla Bajar/Desplazar eficiencia Led de salida en manual... - Página 6 Programación Antes de utilizar el controlador Micro 9-75 MB, este debe ser programado por el usuario. Dicha programación consiste en definir los valores para los diversos parámetros que determinaran el modo de trabajo del instrumento. Paso 1. El equipo debe ser alimentado por los bornes 1y 2 con la tensión que corresponda, sin conectar la entrada de señal.
- Página 7 Paso 3. En este punto es donde se puede programar el rango de la entrada de señal a utilizar, para ello se debe presionar Fig. 2 la tecla F obteniendo como resultado la figura 3. En este momento se enciende en forma intermitente en el display principal el numero cero, el cual puede ser modificado pulsando la tecla subir, los valores posibles pueden ser 1 y 0.
- Página 8 Fig. 4 Fig. 5 En este punto se podrá configurar el parámetro LOW (por defecto -1999) el cual determina que valor a indicar la medición cuando la señal de entrada toma su valor mínimo. Este parámetro puede valer entre -1999 y 9999, con la condición que sea menor al parámetro HIGH (por defecto 9999). La modificación de dicho parámetro se realiza de igual manera que el caso anterior.
- Página 9 Paso 4. En este punto se podrá configurar el modo de operación del control principal (PID). Pulsando la tecla F aparecerá el cartel indicado en la Fig. 6 figura 7. En esta instancia se puede programar el modo de trabajo de la salida principal PID mediante la tecla subir, en uno de los tres siguientes modos: Modo 0: sin acción.
- Página 10 En la figura 8 a se puede introducir el valor de tiempo integral mediante las teclas subir y desplazar. El rango de este parámetro es de 0 a 9999 segundos. Realizado este paso para aceptar el valor introducido se deberá pulsar la tecla función, para pasar al paso siguiente figura 8 b. En la figura 8 b se puede introducir el valor de tiempo de anticipo de la acción de control (acción derivativa) mediante las teclas subir y desplazar.
- Página 11 En esta instancia se puede programar el modo de trabajo del relé auxiliar 2 (S2) mediante la tecla subir, en uno de los cinco siguientes modos: Modo 0: sin acción. Modo 1: acción por máxima. Modo 2: acción por mínima. Modo 3: acción indexado por máxima Modo 4: acción indexado por mínima Ver sección funcionamiento de modos de relé...
- Página 12 En este punto se podrá configurar el modo de operación del relé auxiliar 3 (S3). Pulsando nuevamente la tecla F aparecerá el cartel indicado en la figura 13. En esta instancia se puede programar el modo de trabajo del relé auxiliar 3 (S3) mediante la tecla subir, en uno de los cinco siguientes modos: Modo 0: sin acción.
- Página 13 Paso 8. Fig. 17 Fig. 18 En este paso se pueden programar los parámetros de comunicación, para ello estando en la figura 17 se debe pulsar la tecla función. Pasando a la figura 18, y con la tecla subir, elegir uno de los seis modos que se detallan en la tabla siguiente.
- Página 14 Paso 9. En este punto se podrá configurar la ubicación de punto decimal. Pulsando la tecla F aparecerá el cartel indicado en la figura 20. En esta instancia se puede programar la Fig. 19 ubicación del punto decimal, mediante la tecla subir pulsando o dejándola pulsada, para seleccionar alguno de los cuatro modos posibles: Modo 0: sin punto decimal.
- Página 15 Paso 10. Fig. 21 Fig. 22 Fig. 22.a En este punto se podrá configurar el rango de la salida de control principal (PID). Una vez en esta pantalla pulsar la tecla función, pasamos a la pantalla de la figura 22 En la figura 22 se puede introducir el valor de corriente máximo que alcanzara la salida de control principal PID cuando la misma llegue a 100 %, mediante las teclas subir y desplazar.
- Página 16 Paso 11. En esta instancia el equipo permite la reprogramación del password. Si se desea cambiar el número clave, se deberá pulsar la tecla función, lo que provocará que Fig. 23 comience a encender en forma intermitente el dígito menos significativo. Con las teclas subir y desplazar se podrá...
- Página 17 Nota importante: Si por cualquier motivo el instrumento entrara en error, (ver tabla códigos de error del instrumento) la salida de control ira a cero, hasta que el mismo fuera subsanado. Manejo de la tecla Man: Por medio de esta tecla se pueden realizar dos acciones: Pulsando dicha tecla el display auxiliar pasara a mostrar el porcentaje de la salida de control principal PID denominado Y que esta siendo aplicada al sistema.
- Página 18 Programación del valor del set point auxiliar S2: Para ajustar dicho valor pulsar la tecla función, apareciendo en el display auxiliar SP 1, pulsando la tecla desplazar aparecerá en el display la leyenda SP 2, accionando nuevamente la tecla función comenzará a encender en forma intermitente el dígito menos significativo del display auxiliar.
- Página 19 Observación: Los valores de programación de los set point’s están acotados de acuerdo a los valores de HI y LO que fueron programados en el paso 3, por lo cual el equipo rechazará el valor programado si este se encuentra fuera del rango estipulado.
- Página 20 Modo de operación 2: acción PID inversa (Cuando la variable de proceso esta por debajo de set point, la salida de corriente tiende a aumentar y viceversa). En este modo se pueden programar los siguientes parámetros: Banda Proporcional: la banda proporcional se puede ajustar en porcentaje del span de medición, en el rango de 0.1 a 499.9 %.
- Página 21 Modo de operación 3: acción por máxima indexada (solo para relé auxiliares R2 y R3), el relé se activa al superar el valor de set point programado del relé principal R1 mas el valor de set point programado en el relé...
- Página 22 Códigos de error del instrumento. Err1: indica entrada de señal del instrumento fuera de rango. Err2: error programación modo entradas, deberá reprogramado. Err4: error en la programación de la histéresis 2, deberá ser reprogramada. Ver paso 5. Err5: error en la programación de la histéresis 3, deberá ser reprogramada. Ver paso 6. Err6: error en la programación del set point principal S1, deberá...
- Página 23 40002 * Ver nota 40003 Histéresis del relé auxiliar 2 (R2) 40004 Histéresis del relé auxiliar 3 (R3) 40005 Set Point actuante sobre relé principal (R1) 40006 Set Point actuante sobre relé auxiliar 2 (R2) 40007 Set Point actuante sobre relé auxiliar 3 (R3) 40008 Modo de operación de operación salida principal (PID) 40009...
