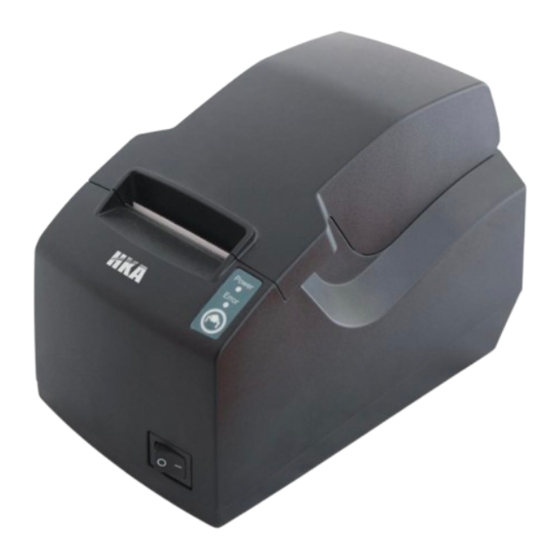

HKA 57 Manual De Usuario

Ocultar thumbs Ver también para 57:
Tabla de contenido

Publicidad

Enlaces rápidos

|
Impresora
HKA 57
Manual de Usuario

Publicidad

Tabla de contenido
loading

Manuales relacionados para HKA 57

Resumen de contenidos para HKA 57

  • Página 1 Impresora HKA 57 Manual de Usuario...

  • Página 2: Tabla De Contenido

    TABLA DE CONTENIDO PRECAUCIONES ..........................3 INSTRUCCIONES IMPORTANTES DE SEGURIDAD ..............4 ADVERTENCIAS ......................... 4 INSTRUCCIONES ........................ 4 INFORMACIÓN GENERAL ......................5 ESPECIFICACIONES DE LA IMPRESORA ................. 5 DIMENSIONES DE LA IMPRESORA ................... 6 COMPONENTES FÍSICOS ....................6 SEÑALES E INTERFACES ....................7 2.4.1 Comunicación por puerto serial ..................

  • Página 3: Precauciones

    PRECAUCIONES NO MANIPULE EL CABLE CON LAS MANOS HÚMEDAS NO ENCHUFE VARIOS PRODUCTOS A UNA MISMA TOMA DE CORRIENTE AL MISMO TIEMPO EVITE QUE EL CABLE SE DOBLE EN SI LA IMPRESORA GENERA HUMO, OLOR O RUIDOS EXTRAÑOS, APAGUE ÁNGULOS MAYORES A 90° O QUE ESTÉ DESCONECTE.

  • Página 4: Instrucciones Importantes De Seguridad

    1. INSTRUCCIONES IMPORTANTES DE SEGURIDAD ADVERTENCIAS El cabezal de impresión se calienta mucho durante la impresión, evite el contacto con el  cabezal de impresión después de finalizar la impresión.  No toque el cabezal de la impresora ni el conector porque puede causar daños debido a la electricidad estática.

  • Página 5: Información General

    Entrada 12 volt. DC, 2 amp. (Adaptador de energía externo) alimentación Tipo de papel Papel térmico Ancho de papel 57 mm Carga de Espesor de papel 0.25 mm Máx. papel Diámetro del rollo de papel 83 mm Máx OD Carga de papel Carga fácil.

  • Página 6: Dimensiones De La Impresora

    DIMENSIONES DE LA IMPRESORA Alto: 128 mm. Largo: 186 mm. Ancho: 114 mm. COMPONENTES FÍSICOS Panel frontal Panel trasero 1. LED INDICADOR DE ENCENDIDO (POWER): En 7. BOTÓN PARA ABRIR LA CUBIERTA SUPERIOR: estado encendido (Verde) indica que la impresora Permite la apertura de la cubierta superior está...

  • Página 7: Señales E Interfaces

    SEÑALES E INTERFACES La impresora maneja la comunicación con gaveta de dinero, así como también comunicación serial, y USB. 2.4.1 Comunicación por puerto serial · Interfaz serial RS-232: Conexión de cable de interfaz RS232: Asegúrese que el switch de energía este apagado “O”. Conecte el cable de interfaz adecuado con el conector correcto, verifique que los tornillos coincidan con el conector de la impresora y asegúrese de ajustarlos.

  • Página 8: Comunicación Por Puerto Usb

    2.4.1 Comunicación por puerto USB · Interfaz USB Conexión de cable de interfaz USB: Asegúrese que el switch de energía este apagado switch“O”. Como se muestra, inserte el cable USB en la interfaz USB y asegúrese de que coinciden. Este conector solo tiene una posición.

  • Página 9: Comunicación A Través De Puerto Paralelo

    2.4.2 Comunicación a través de Puerto Paralelo · Interfaz Paralela Conexión de cable de interfaz Paralela:  Asegúrese que el switch de energía este apagado switch“O”. Conecte el respectivo cable a la interfaz  paralela; asegure el conector con los clips. ...

  • Página 10: Conexión De Gaveta De Dinero

    2.4.3 Conexión de gaveta de dinero · Interfaz de la gaveta de dinero · Conexión de la gaveta de dinero Asegúrese que el switch de energía este apagado switch“O”. Inserte el conector RJ11 en el conector de cajón de dinero en la parte posterior de la impresora.

  • Página 11: Alimentación

    2.4.4 Alimentación · Interfaz de alimentación: Alimentación de 12V - 2Amp. DC · Conexión del transformador de corriente: Asegúrese que el switch de energía este apagado switch“O”. Inserte el cable de alimentación a la toma de corriente en la parte posterior de la impresora. ·...

  • Página 12: Instalación

    3. INSTALACIÓN ABRIENDO EL EMPAQUE Si al momento de abrir la caja de la impresora reconoce la falta o está dañada alguna parte o accesorio, por favor contacte a su distribuidor. CONTENIDO DEL EMPAQUE Adaptador de corriente Cable de adaptador de corriente Guía rápida de inicio Rollo de papel térmico HKA57...

  • Página 13: Instalación De Papel

    INSTALACIÓN DE PAPEL 1) Pulse el botón de apertura de la cubierta superior y levante la tapa. 2) Cargue el rollo de papel, asegúrese que esté colocado en la posición correcta. 3) Saque papel del rollo por el chasis en la ranura de corte de papel, cierre la cubierta superior y corte el papel sobrante.

  • Página 14: Avance De Papel

    AVANCE DE PAPEL La impresora realizara avance de papel cuando se presione el botón de avance de papel FEED, en las condiciones normales la impresora realizara avance de papel sin detenerse hasta que suelte el botón. El papel debe ser arrancado después de cada impresión con mucho cuidado tomando en cuenta que este diseño de impresora cuenta con dientes para un corte fácil y preciso.
  • Página 15 · Elegir el modelo y el puerto que necesita y haga clic en "OK" para el próximo paso. · Espere unos segundos mientras el controlador se instala y luego presione clic en "Finalizar". Su instalación ha sido exitosa. HKA57 – MANUAL DE USUARIO...

  • Página 16: Herramienta De Software Para La Impresora

    HERRAMIENTA DE SOFTWARE PARA LA IMPRESORA Los usuarios pueden hacer algunas pruebas simples de la impresora o enviar archivos a la impresora por medio de este software. 1. Barra de Menú: permite seleccionar idiomas y 8. Prueba de comandos: Permite el envío de comandos consultar ayuda en emulación ESC/POS 2.
