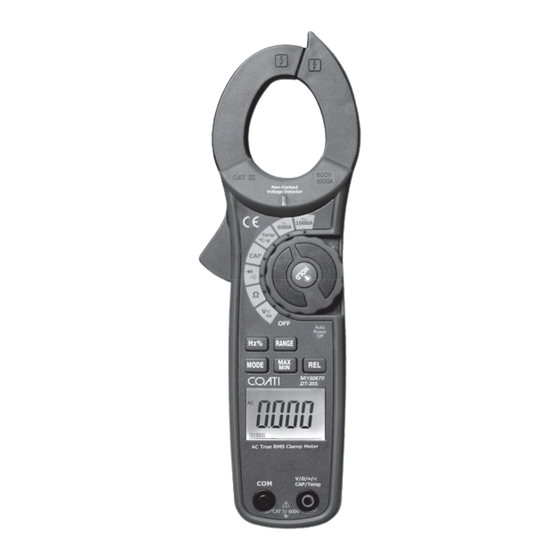

- Página 1 PINzA AMPERIMÉTRICA PROFESIONAL PINçA AMPERIMÉTRICA PROFISSIONAL Art.: MI192670 (e) maNual de iNStruccioNeS (P) maNual de iNStrucçÕeS MANUAL MI192670 v3.indd 1 10/03/15 12:03...
- Página 2 MANUAL MI192670 v3.indd 2 10/03/15 12:03...
- Página 3 PINZA AMPERIMÉTRICA PROFESIONAL MANUAL DE INSTRUCCIONES ......5 MANUAL DE INSTRUÇÕES ......... 19 MANUAL MI192670 v3.indd 3 10/03/15 12:03...
- Página 4 MANUAL MI192670 v3.indd 4 10/03/15 12:03...
-
Página 5: Tabla De Contenido
4.11 Botón relativo (rel) ..............16 4.12 Botón de retención de datos (data Hold) ......16 4.13 Botón de rango (raNge) ............16 4.14 Botón de retroiluminación............17 4.15 cambio de pilas ..............17 MANUAL MI192670 v3.indd 5 10/03/15 12:03... -
Página 6: Seguridad
• No aplique voltaje al medidor cuando la función de resistencia esté seleccionada. • Seleccione con la rueda la función OFF cuando no use el medidor. 1.3 Advertencias • Seleccione el botón rotatorio de funciones en la posición apropiada antes de medir. • Cuando mida voltaje, no seleccione modos de corriente/resistencia. • Cuando cambie de rango a través del botón rotatorio desconecte siempre los conductores del circuito a testear. • No exceda los límites máximos nominales. MANUAL MI192670 v3.indd 6 10/03/15 12:03... -
Página 7: Precauciones
Límites de entrada Función Máxima entrada a ac 1000a V dc, V ac 1000V dc/ac frecuencia, resistencia, diodo, 1000V dc/ac continuidad, test de capacitancia temperatura (°c/°f) 1000V dc/ ac MANUAL MI192670 v3.indd 7 10/03/15 12:03... - Página 8 PINZA AMPERIMÉTRICA PROFESIONAL...
-
Página 9: Descripción De La Pinza
7. •))) Continuidad audible 8. HOLD modo de retención de datos 9. °C,°F, μ,m,V,A,K,M,Ω, unidades de medida de la lista 10. MAX MIN modo maX/miN 11. Hz % modo de frecuencia/ciclo de trabajo MANUAL MI192670 v3.indd 9 10/03/15 12:03... -
Página 10: Especificaciones
± (1.8% + 8 dígitos) (50-400Hz) 600.0 Vac 600.0 Ω ± (1.0% + 4 dígitos) 6.000KΩ 60.00KΩ ± (1.5% + 2 dígitos) resistencia 600.0KΩ 6.000mΩ ± (2.5% + 3 dígitos) 60.00mΩ ± (3.5% + 5 dígitos) MANUAL MI192670 v3.indd 10 10/03/15 12:03... - Página 11 Indicador de batería baja la pantalla muestra “ ” Indicador de sobre rango la pantalla muestra “ol” Ratio de medición 2 por segundo, nominal Impedancia de entrada 10mΩ (Vdc y Vac) Pantalla 6000 cuentas lcd MANUAL MI192670 v3.indd 11 10/03/15 12:03...
-
Página 12: Funcionamiento
ATENCIóN: Asegúrese que los conductores estén desconectados antes de medir corriente con la pinza. 1. Seleccione con la rueda el rango 1000 o 600A. 2. Si no conoce el rango de medida, seleccione primero el rango más alto y luego muévalo a un rango inferior si es necesario. MANUAL MI192670 v3.indd 12 10/03/15 12:03... -
Página 13: Mediciones De Voltaje Ac/Dc
1. introduzca el conductor negro en la entrada negativa COM y el rojo en la entrada positiva de diodo. •))) . 2. gire la rueda a la posición 3. Presione el botón MODE hasta que aparezca en pantalla el símbolo “ ” MANUAL MI192670 v3.indd 13 10/03/15 12:03... -
Página 14: Mediciones De Capacitancia
Hz. 5. toque las puntas de las sondas al circuito bajo prueba. 6. lea la frecuencia en la pantalla. 7. Presione el botón Hz/% de nuevo para indicar el “%” en la pantalla. MANUAL MI192670 v3.indd 14 10/03/15 12:03... -
Página 15: Mediciones De Temperatura
2. Si hay tensión ac, la luz del detector se iluminará. NOTA: Los conductores de los cables eléctricos están a menudo torcidos Para mejores resultados, frote la punta a lo largo del cable para asegurar la correcta colocación de la punta cerca del conductor con corriente. MANUAL MI192670 v3.indd 15 10/03/15 12:03... -
Página 16: Botón De Modo Mode
Para situaciones de medición que requieran MANUAL MI192670 v3.indd 16 10/03/15 12:03... -
Página 17: Botón De Retroiluminación
4.15 Cambio de pilas 1. Quite el tornillo de la tapa trasera. 2. abra el compartimento de la batería 3. cambie la pila de 9V 4. Vuelva a colocar la tapa y asegúrese que quede bien atornillada. MANUAL MI192670 v3.indd 17 10/03/15 12:03... - Página 18 PINZA AMPERIMÉTRICA PROFESIONAL MANUAL MI192670 v3.indd 18 10/03/15 12:03...
- Página 19 4.11 Botão relativo (rel) ..............30 4.12 Botão de retenção de dados (data Hold) ......30 4.13 Botão de categorías (raNge) ..........30 4.14 Botão de iluminação .............. 31 4.15 troca de pilhas ..............31 MANUAL MI192670 v3.indd 19 10/03/15 12:03...
-
Página 20: Segurança
1.3 Advertências • Seleccione o botão giratório das funções na posição apropriada antes de medir. Quando medir voltagem, não seleccione modos de corrente/resistência. • Quando trocar a medição através do botão giratório desligue sempre os condutores do circuito a testar . • Não exceda os límites máximos nominal. MANUAL MI192670 v3.indd 20 10/03/15 12:03... -
Página 21: Precauções
Límites de entrada Função Máxima entrada a ac 1000a V dc, V ac 1000V dc/ac frequência, resistência, diodo, 1000V dc/ac continuidade , teste de capacitância temperatura (°c/°f) 1000V dc/ ac MANUAL MI192670 v3.indd 21 10/03/15 12:03... - Página 22 PINÇA AMPERIMÉTRICA PROFISSIONAL...
-
Página 23: Descrição Da Pinça
7. •))) Continuidade audível 8. HOLD modo de retenção de dados 9. °C,°F, μ,m,V,A,K,M,Ω, unidades de medida da lista 10. MAX MIN modo maX/miN 11. Hz % modo de frequência/ciclo de trabalho MANUAL MI192670 v3.indd 23 10/03/15 12:03... -
Página 24: Especificação
± (1.8% + 8 dígitos) (50-400Hz) 600.0 Vac 600.0 Ω ± (1.0% + 4 dígitos) 6.000KΩ 60.00KΩ ± (1.5% + 2 dígitos) resistência 600.0KΩ 6.000mΩ ± (2.5% + 3 dígitos) 60.00mΩ ± (3.5% + 5 dígitos) MANUAL MI192670 v3.indd 24 10/03/15 12:03... - Página 25 Indicador de batería baixa o ecran mostra “ ” Indicador de sobre categoría o ecran mostra “ol” Racío de medição 2 por segundo, nominal Impedância de entrada 10mΩ (Vdc y Vac) Ecran 6000 contas lcd MANUAL MI192670 v3.indd 25 10/03/15 12:03...
-
Página 26: Funcionamento
ADVERTÊNCIA: assegurar que os condutores estão desconectados antes de medir corrente com a pinça. 1. Seleccionar com a roda a categoría 1000 ou 600A. 2. Se não conhece a categoría da medida, seleccione primero e logo MANUAL MI192670 v3.indd 26 10/03/15 12:03... -
Página 27: Medições De Voltagem Ac/Dc
4. Para testar a resistência, leia a resistência no ecran 4.4 Medições de Diodo e Continuidade 1. inserir o condutor preto na entrada negativa COM e o condutor vermelho na entrada positiva diodo MANUAL MI192670 v3.indd 27 10/03/15 12:03... -
Página 28: Medições De Capacitância
2. Seleccione acV com o botão MODE. 3. Pressione o botão Hz/% para indicar “Hz” no ecran. 4. inserir o condutor preto na entrada negativa COM e o condutor vermelho na entrada positiva Hz. 5. Toque con as pontas da sonda no circuito baixa prova. MANUAL MI192670 v3.indd 28 10/03/15 12:03... -
Página 29: Medições De Temperatura
1. toque com as pontas da sonda no condutor com corrente o inserir um lado com corrente na tomada 2. Se há tensão ac, a luz do detector se iluminará. MANUAL MI192670 v3.indd 29 10/03/15 12:03... -
Página 30: Botão De Modo (Mode)
Pressione o botão de retenção de dados de novo para voltar ao funcionamento normal. NOTA: a função de retenção (Hold) se activará quando a luz de fundo se acender. Pressione o botão Hold de novo para sair do modo de retenção. MANUAL MI192670 v3.indd 30 10/03/15 12:03... -
Página 31: Botão De Categorías (Range)
4.15 Troca de pilhas 1. tirar os parafusos da tampa traseira. 2. abre o compartimento da bateria. 3. troque as pilha de 9V. 4. Volte a colocar a tampa e assegurar que esta bem apertada. MANUAL MI192670 v3.indd 31 10/03/15 12:03... - Página 32 SimoN Brico S.l. c/ diputación, 390-392 08013 Barcelona www.simonbrico.es tel.: 902 423 425 Fax: 902 160 227 simonbrico@simonbrico.es MANUAL MI192670 v3.indd 32 10/03/15 12:03...
