Instalación De La Fuente De Alimentación; Configuración De La Estación De Trabajo; Especificaciones; Gráfico De La Base De Conexión - Targus DOCK570EUZ Guia Del Usuario

Targus Base 4K de cuatro cabezales con potencia eléctrica de 100 W
Contenido
ES
• Base 4K de cuatro cabezales con potencia eléctrica de 100 W
• Cable USB-C
• Adaptador de corriente alterna
• Adaptador de USB-C a USB-A con tether
• Cable de salida de corriente continua
• Tomas: 3A, 3H, 3H2, 3I2, 3P, 3W, 3X9
• Soporte de montaje VESA (para modelos seleccionados)

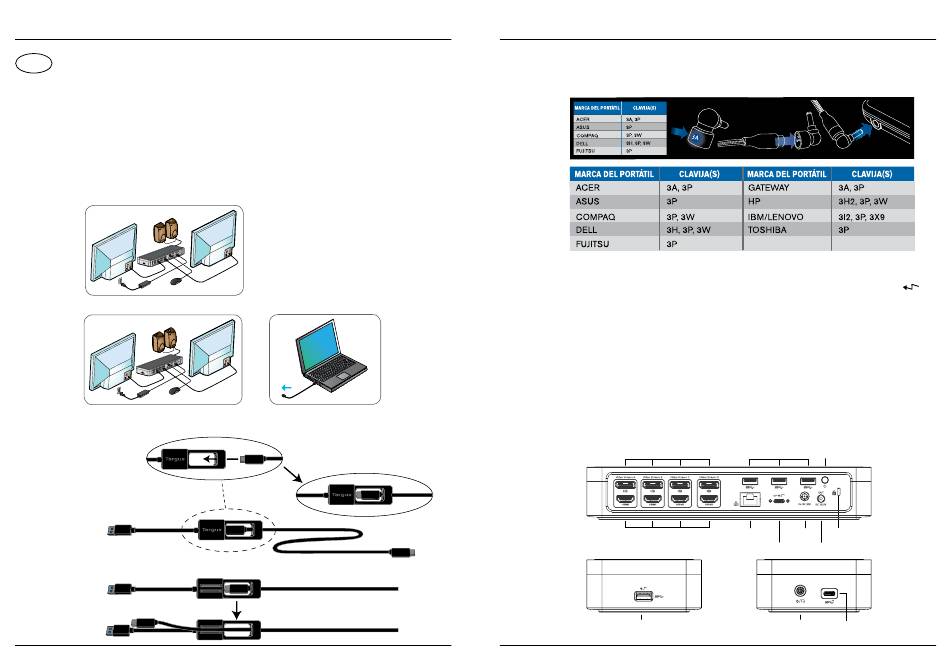

Configuración de la estación de trabajo
1.Conecte todos los dispositivos periféricos a la base de conexión.
2. Conecte la base de conexión universal de Targus a su equipo.
3. Si el dispositivo al que se ha de conectar no dispone de toma USB-C, utilice
el adaptador de USB-C a USB-A incluido tal y como se indica a continuación.
Para conexiones de
USB-A a portátil
Parte frontal del
adaptador
Para conexiones de
Parte posterior del adaptador
USB-C a portátil
+
Conectar a
DOCK570
71
Targus Base 4K de cuatro cabezales con potencia eléctrica de 100 W
Instalación de la fuente de alimentación
1. Busque la clavija de alimentación 2. Conéctela al cable de
correcta (haga una prueba en el
portátil si es necesario)

Especificaciones

• 4 puertos DisplayPort (DP++; DP1.2) /puerto HDMI (HDMI 2.0)
• 4 puertos USB 3.1 Gen1 (5 Gbps) downstream (un puerto marcado con
con capacidad para BC 1.2 y carga de dispositivos iOS a un máximo de 2.4 A)
• 1 puerto USB-C upstream con capacidad para Power Delivery 2.0 Profile 5
(carga máxima de hasta 100 W)
• 1 puerto USB-C downstream (USB 3.1 Gen2, 10 Gbps, solo transferencia de datos)
• Gigabit Ethernet
• Puerto de entrada/salida de audio (conector de auriculares de 3.5 mm)
• Ranura de bloqueo de seguridad
• 1 x Cable USB-C
• Indicador de encendido LED
• Botón de encendido/apagado («ON/OFF»)
• Toma de corriente continua: 20 V, 180 W
• Salida de corriente continua: 19.5 V 90 W máx.
Gráfico de la base de conexión
DP++
HDMI Gigabit Ethernet
Puerto USB 3.1 (5 Gbps) (compatible con carga)
72
3. Conéctela a su
alimentación portátil
USB 3.1 (5 Gbps) Alimentación ON / OFF
Entrada de
Ranura de seguridad
alimentación de CC
Puerto USB
Salida de
a portátil
alimentación de CC
Conector para USB-C
(10 Gps, solo datos)
auriculares de audio
