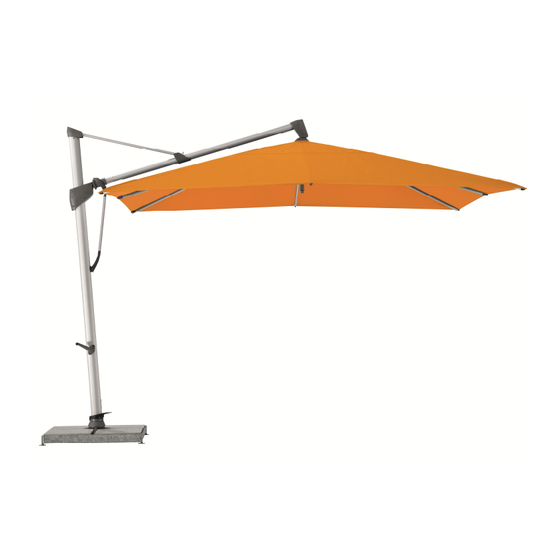

- Página 1 Sombrilla Sombrano S+ Manual de servicio Sombrano S+...
-
Página 2: Tabla De Contenido
Asimismo, tras los trabajos de reparación se debe emplear un pegamento para establecer una unión resistente a largo plazo. Quedan reservadas las modificaciones técnicas. © Glatz AG 11/2013 GLATZ AG . Neuhofstrasse 12 . 8500 Frauenfeld . Suiza . www.glatz.ch latz AG Service Manual_Sombrano S+_es Ruta:K:\Marketing\Drucksachen\Service Manual\Sombrano S+\Word Dateien\Service Manual_Sombrano S+_es.docx... -
Página 3: Cambiar El Mecanismo De Transmisión / Cable Del Carro
Sombrilla Sombrano S+ Preparación: Prepare una base limpia para colocar la sombrilla. Herramientas: Llave de pipa hexagonal de 2 mm, 3 mm, 4 mm, 5 mm, 6 mm Llave de ancho ajustable 1. Cambiar el mecanismo de transmisión / cable del carro 1.1. -
Página 4: Cambio Del Mecanismo De Transmisión
Sombrilla Sombrano S+ 1.2. Cambio del mecanismo de transmisión · Desatornille la carcasa del mecanismo de transmisión, retire 2 tornillos avellanados M5 x 30 · Agarre y saque el eje de la tuerca hexagonal. latz AG Service Manual_Sombrano S+_es Ruta:K:\Marketing\Drucksachen\Service Manual\Sombrano S+\Word Dateien\Service Manual_Sombrano S+_es.docx Creado por: Dino Aeschbacher/29.09.2013 Actualizado por: Mattea Pelusi/06.03.2018 Publicado por: hon_mg/22.11.2013... - Página 5 Sombrilla Sombrano S+ · Para retirar el elemento de dirección superior, el tornillo avellanado M6 x 12 debe soltarse y retirarse del cabezal del mástil. · Saque el cabezal del mástil. A continuación, saque el mecanismo de transmisión y vuelva a poner uno nuevo en correspondencia. Para abrir el carro (a causa de la guía del cable), proceda de la siguiente manera: latz AG Service Manual_Sombrano S+_es...
-
Página 6: Cambiar La Chaveta De Inversión
Sombrilla Sombrano S+ · Quite la mitad superior del carro (lado de las tuercas) · Coloque la sombrilla de tal manera que todos los tornillos del carro se puedan soltar desde abajo con la llave de pipa. Importante: ¡no saque los tornillos! 1.3. -
Página 7: Control Final
Sombrilla Sombrano S+ 1.5. Control final · Una vez comprobado correctamente el funcionamiento, desenrolle el cable en toda su longitud. · Vuelva a colocar la sombrilla en la base. · Vuelva a montar el mecanismo de transmisión, el eje y la carcasa del mecanismo de transmisión de forma análoga al paso anterior. -
Página 8: Colocar Un Nuevo Cable De Brazo Portante En El Carro
Sombrilla Sombrano S+ 2.2. Colocar un nuevo cable de brazo portante en el carro · Coloque la sombrilla de tal manera que todos los tornillos del carro se puedan soltar desde abajo con la llave de pipa. Importante: ¡no saque los tornillos! ·... -
Página 9: Ajuste Correcto De La Cuerda De Brazo Portante
Sombrilla Sombrano S+ 2.3. Ajuste correcto de la cuerda de brazo portante Para garantizar que la tela y la cuerda estén bien estiradas, la distancia entre la cabeza del mástil y el trole debe ser la siguiente: 350x350cm y 400cm -> 49cm 300x300cm y 350cm ->... -
Página 10: Cambiar La Pieza De La Sombrilla, El Revestimiento O El Mástil Interior
Sombrilla Sombrano S+ 3. Cambiar la pieza de la sombrilla, el revestimiento o el mástil interior 3.1. Desmontar la pieza de la sombrilla · Retire la tuerca hexagonal, sujete el bastidor y saque el tornillo transversal cilíndrico. · Quite 2 tornillos avellanados de la parte superior. ·... -
Página 11: Colocar La Pieza De La Sombrilla Con Un Revestimiento Nuevo Bajo El Cabezal De Brazo Portante
Sombrilla Sombrano S+ superficie plana de la corona de la sombrilla para que, si está abierta, la pieza de la sombrilla no se tambalee. 3.4. Colocar la pieza de la sombrilla con un revestimiento nuevo bajo el cabezal de brazo portante ·... -
Página 12: Cambiar Los Travesaños
Sombrilla Sombrano S+ 4. Cambiar los travesaños Herramientas: Destornilladores de estrella pequeño y mediano Puede llevarse a cabo en una sombrilla cerrada, en pie o colocada sobre una superficie limpia. Quite los tornillos de ranura cruzada de las fijaciones angulares del tejido, de todos los travesaños defectuosos y de los travesaños a la izquierda y a la derecha de los afectados. -
Página 13: Sustituir El Clip De Bloqueo
Sombrilla Sombrano S+ 5. Sustituir el clip de bloqueo Con una perforación, saque el perno cilíndrico de Ø 5 x 57mm. Coloque un nuevo clip y monte el perno cilíndrico. 6. Sustituir asidero Suelta el clip de retención del mástil. El asidero está... - Página 14 Sombrilla Sombrano S+ Los remaches deben taladrarse con un taladro. El asidero viejo se puede sacar después de perforar. latz AG Service Manual_Sombrano S+_es Ruta:K:\Marketing\Drucksachen\Service Manual\Sombrano S+\Word Dateien\Service Manual_Sombrano S+_es.docx Creado por: Dino Aeschbacher/29.09.2013 Actualizado por: Mattea Pelusi/06.03.2018 Publicado por: hon_mg/22.11.2013...
- Página 15 Sombrilla Sombrano S+ Con el nuevo asidero se envían dos remaches, que son necesarios para la fijaciòn. Inserta el nuevo asidero en la barra orientable. ¨ latz AG Service Manual_Sombrano S+_es Ruta:K:\Marketing\Drucksachen\Service Manual\Sombrano S+\Word Dateien\Service Manual_Sombrano S+_es.docx Creado por: Dino Aeschbacher/29.09.2013 Actualizado por: Mattea Pelusi/06.03.2018 Publicado por: hon_mg/22.11.2013...
- Página 16 Sombrilla Sombrano S+ Asegure los dos remaches ciegos con el dispositivo. latz AG Service Manual_Sombrano S+_es Ruta:K:\Marketing\Drucksachen\Service Manual\Sombrano S+\Word Dateien\Service Manual_Sombrano S+_es.docx Creado por: Dino Aeschbacher/29.09.2013 Actualizado por: Mattea Pelusi/06.03.2018 Publicado por: hon_mg/22.11.2013...
-
Página 17: Sustituir La Barra Orientable
Sombrilla Sombrano S+ 7. Sustituir la barra orientable · Primero debe desmontarse la pieza de la sombrilla (véase el capítulo 3.1). · A continuación, se retiran los dos tornillos de la barra orientable. · También se sueltan y retiran los 3 tornillos de la pieza de plástico. latz AG Service Manual_Sombrano S+_es Ruta:K:\Marketing\Drucksachen\Service Manual\Sombrano S+\Word Dateien\Service Manual_Sombrano S+_es.docx... - Página 18 Sombrilla Sombrano S+ 1. Saque el cable del brazo portante y monte la nueva barra orientable. 2. Si los orificios de los tornillos de la barra orientable se han ampliado, las varillas deben sustituirse por completo (véase la imagen 3). En este caso, la rosca tiene holgura y solo unos tornillos nuevos no sostendrían la barra.
-
Página 19: Sustituir La Corona / Corredera (Son Necesarias 2 Personas)
Sombrilla Sombrano S+ 8. Sustituir la corona / corredera (son necesarias 2 personas) 8.1. Preparación para cambiar la corredera Preparación: ponga el soporte de madera en el tubo de apoyo y retire la tapa de la corredera. Gire el bastidor cabeza abajo de tal modo que la corredera esté abajo y se pueda encajar sobre el soporte de madera. -
Página 20: Preparación Para Cambiar La Corona
Sombrilla Sombrano S+ 8.2. Preparación para cambiar la corona Preparación: gire completamente el bastidor por el cabezal y póngalo sobre el soporte de madera cabeza abajo de tal modo que, en la corona, los tornillos queden al descubierto hacia arriba. Coloque el tubo de aluminio entre la corona y la corredera para que el bastidor quede abierto. -
Página 21: Desmontaje De La Corona / Corredera
Sombrilla Sombrano S+ 8.3. Desmontaje de la corona / corredera: Suelte todos los tornillos de la corona / la corredera con la atornilladora a batería. La corona o la corredera debe estar tendida en el suelo para soltar los tornillos. Separe las mitades (superior e inferior) de la corona/la corredera con el destornillador. -
Página 22: Glatz Ag 11/2013
Sombrilla Sombrano S+ 9. Cerrar la sombrilla Cerrar la sombrilla: Gire la manivela con una mano y, con la otra, lleve el carro hacia abajo (los movimientos de cierre e introducción deben ser simultáneos). Es absolutamente necesario cerrar con las dos manos para asegurar que el cable sea guiado a la perfección.
