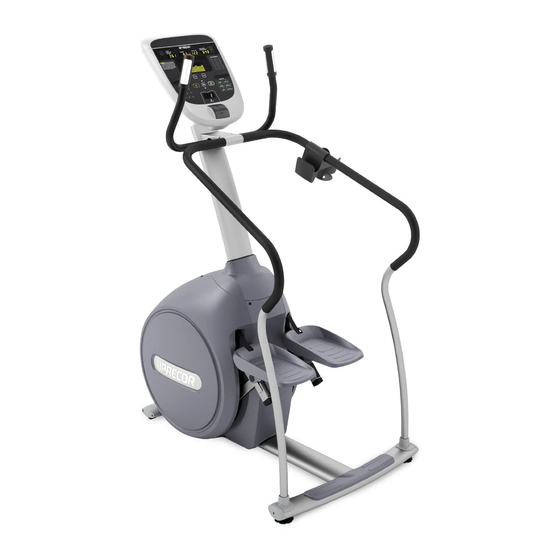

Guía de ensamblado de la escaladora (CLM) de la línea 800 serie Experience™
Realice los siguientes pasos en el orden que se describen en esta guía de ensamblado. Para obtener más información sobre el producto, visítenos en www.precor.com.
ADVERTENCIA Se necesitan al menos dos personas para ensamblar el equipo. NO intente
ensamblarlo usted mismo.
Requerimientos de ensamblado
Importante Antes de apretar por completo un sujetador, revise que la cabeza esté al ras de la superficie del equipo. Si no
es así, es posible que se hayan dañado las roscas. NO intente volver a trabajar en el ensamblado ya que podría dañar más el
equipo. En cambio, comuníquese con Servicio al Cliente en www.precor.com.
Le recomendamos:
Ensamblar el equipo cerca de donde planea utilizarlo.
Ensamblar el equipo sobre una superficie sólida y plana para que permanezca nivelado y estable.
Ubicar el equipo al menos a 0.5 metro (19.7 pulg.) de distancia de las paredes o muebles en ambos lados del
equipo y a 0.5 metro (19.7 pulg.) de distancia de objetos detrás del equipo.
NO mueva el equipo sin ayuda.
Herramientas requeridas
Cortacables
Destornillador Phillips
Llave de 2 pulg. (de cola o de cubo)
Juego de copas del estándar SAE
Juego estándar de llaves hexagonales
Cinta guía (opcional)
Ensamble la escaladora
PELIGRO NO intente conectar la energía eléctrica hasta que todos los
procedimientos de ensamblado estén completos y la consola
esté debidamente instalada.
Importante NO estire, doble, ni dañe los cables. Cables dañados por la instalación incorrecta.
Una cinta guía puede ser útil durante este procedimiento.
Para ensamblar la escaladora:
1. Retire las dos tuercas hexagonales y arandelas que aseguran la abrazadera del manillar
(vea la Figura 1).
2. Mientras su ayudante sostiene el soporte de la consola, pase el cable del sensor de
frecuencia cardíaca y el cable de datos a través de la abertura en el soporte vertical.
3. Jálelos a través de la parte superior del soporte y a través de la abertura en el soporte
de la consola. Coloque el exceso del cable dentro del soporte vertical.
4. Inserte la brida del agarre encima de los tornillos que salen a través de la abrazadera
del manillar y gire el agarre para alinearlo con los agujeros del tornillo lateral (vea la
Figura 2).
PRECAUCIÓN Sostenga el agarre hacia arriba hasta que se afiance de manera
segura en el Paso 5.
5. Asegure los agarres con los dos pernos y la arandela (que se quitaron previamente) y
luego apriete completamente los dos tornillos
Figura 3).
6. Deslice la cubierta superior encima del soporte vertical (vea la Figura 4).
7. Con el ensamble del cable de la caja de la consola, pase los cables a través de la
abertura en el soporte de la consola, luego hacia abajo a través del soporte vertical y
hacia fuera a través de la abertura en la parte trasera inferior del soporte (vea la
Figura 4).
8. Pida a su ayudante que sostenga el soporte vertical mientras lo asegura al marco base
con cuatro tornillos y cuatro arandelas
completamente los afianzadores en orden alterno con una llave de 2 pulg.
Kit de accesorios
Componente
Arandela
(5/16 pulg.)
Tornillo con cabeza de
botón
(1/2 pulg.)
Tornillo de cabeza
hexagonal
(1 pulg.)
Tornillo autorroscante
con cabeza redonda
(1 1/4 pulg.)
para asegurar los agarres (vea la
(vea la Figura 5). Apriete
Soporte de la Console
consola
mount
Abrazadera
Handrail
del manillar
clamp
Soporte vertical
Cubierta superior
Top cover
Marco de la base
Cantidad Componente
4
6
4
2
Figura 1
Figura 3
Figura 5
Agarres
Handlebars
Soporte para botellas
Water bottle
de agua
holder
Manillares
Handrails
Upright
support
Peldaño
Steps
s
Barra
Rear
transversal
crossbar
trasera
Base frame
Adjustable feet
Base ajustable
Cantidad
Destornillador de cabeza
Phillips 3
(3/4 pulg.)
Tornillo hexagonal de cabeza
plana 4
(1/4 pulg. x 5/8 pulg.)
Tapa del extremo 2
Funda del manillar 2
Figura 2
Figura 4
Fundas del
Lower
manillar inferior
handrail
boots
