Resumen de contenidos para EQUIPO VN1
- Página 1 EQUIPO MANUAL DE USUARIO Setiembre 2011...
-
Página 2: Tabla De Contenido
ÍNDICE 1. DESCRIPCIÓN DEL EQUIPO..................3 2. PUESTA EN MARCHA....................3 3. TRABAJAR CON TARAS....................4 3.1 TARA TEMPORAL....................4 3.2 TARA BLOQUEADA....................4 3.3. TARA MANUAL.......................4 4. ACUMULACIÓN Y TOTALIZACIÓN................4 5. CUENTAPIEZAS......................5 6. PESAJE DE ANIMALES....................5 7. MENÚ DE FUNCIONES....................6 7.1 CÓDIGO........................6 7.2 SUBTOTAL.......................6 7.3 AUTOACUMULAR....................6... -

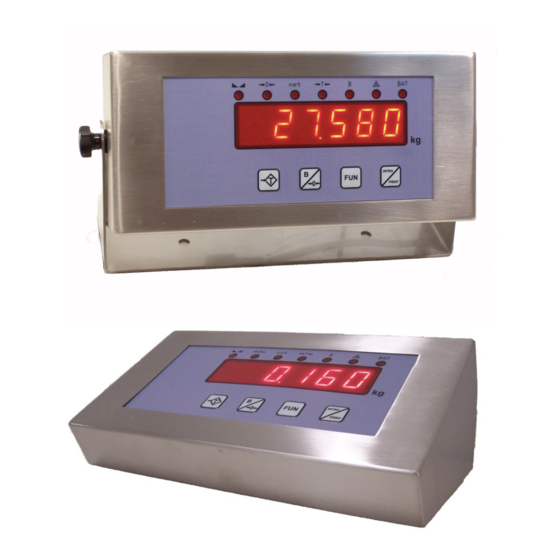

Página 3: Descripción Del Equipo
3. Se conecta la impresora o el PC. 4. Se conmuta el interruptor trasero de alimentación. 5. Se iluminan todos los leds y displays, y muestra el scroll del equipo con el mensaje =VN.1= 2010 -Peso-Tara-Piezas. 6. A continuación, el equipo realiza un cero de la plataforma, muestra 0, y ilumina el... -
Página 4: Trabajar Con Taras
B. Y se ilumina el led de peso bruto. Para visualizar de nuevo el peso neto se debe pulsar de nuevo la tecla B. Para desbloquear el equipo se quita el peso de la plataforma, y al llegar el peso a 0 desaparece la tara. -
Página 5: Cuentapiezas
INTRO para grabar el valor y que el equipo calcule el peso unitario de cada pieza, • y pase a contar piezas (si el peso es 0 entonces el equipo muestra un mensaje de error). Cuando el equipo está en modo cuentapiezas se ilumina el led correspondiente y el ▲... -
Página 6: Menú De Funciones
Si este valor es cero y está activo la autoacumulación, el equipo realiza acumulaciones de forma automática hasta un máximo de 255. Si estando activo la autoacumulación se introduce un valor distinto a cero en esta opción, entonces el equipo realiza el número de autoacumulaciones programado y totaliza las pesadas de forma automática. -
Página 7: Reloj
Cuando se activa esta opción se ilumina el led de batería. Con la fijación de peso activada, el equipo fija en el display el peso mayor que se ponga en la plataforma. Cuando se realiza una acumulación con la tecla INTRO, se resetea el valor de peso máximo memorizado. -
Página 8: Tiempo
7.10.3 TIEMPO Tiempo máximo en segundos para dar el peso final sin que este sea estable. Por defecto ponemos el valor 0, hasta que el peso sea estable. 7.10.4 SALE Sale de este submenú. 7.11 TICKET ZEBRA Número de formato para el ticket de la zebra (000 a 254) 7.12 SALIDA Regresa al pesaje normal 8. -
Página 9: Conexionado Impresoras
Sistema de conexionado de célula sin sense (4 hilos): CONECTAR A ALIMENTACIÓN CÉLULA NEGATIVA (Negro) SEÑAL DE CÉLULA NEGATIVA (Blanco) N.C. SEÑAL DE CÉLULA POSITIVA (Verde) ALIMENTACIÓN CÉLULA POSITIVA (Rojo) UNIR A PIN 1 N.C. N.C. UNIR A PIN 5 CARCASA MALLA CABLE CÉLULA Sistema de conexionado RS-232:... -
Página 10: Tiquet
10. TIQUET Primera linea de cabecera Segunda linea de cabecera Tercera linea de cabecera ======================================== Fecha: 03/02/08 Hora: 09:15:42 ======================================== N.PESADA CODIGO TARA kg NETO kg ======================================== 32006 0.200 1.450 0.375 0.860 5003 0.000 2.160 ======================================== T. PESADAS TOTAL PESO kg ======================================== 3.895 ========================================... -
Página 11: Anexo 1: Adicional Relés
Cada aplicación excluye las demás, es decir, si activamos límites, por ejemplo, se desactivan las demás. Cuando está activa la opción de relés, se dispone de un menú de configuración durante el funcionamiento normal del equipo, que se activa por medio de la combinación de teclas FUN+<T>. ANEXO 1.1.: DOSIFICACIÓN El modo de funcionamiento de esta dosificacion es la de dosificar automáticamente hasta... - Página 12 Al ponerse en marcha el equipo coloca la última fórmula que se trabajó, de forma que ya es posible empezar de nuevo el trabajo diario donde se dejó el dia anterior. Una vez activada esta dosificación en programación, aparecerá, en funcionamiento normal del equipo, el siguiente menú...
- Página 13 0, entonces aparece en pantalla P. , hasta que se supera dicho peso. Z.DESC: Zona dentro de la cual el equipo determina que se ha terminado la dosificación. Y desactiva el relé de descarga. ESTAB: Si se escoge la opción el equipo siempre esperara hasta obtener la estabilidad con lo que el sistema será...
- Página 14 Regresa al menú principal. MEMORIZAR: Si se activa esta opción el equipo memoriza en cada instante el estado de la dosificación, y en caso de fallo eléctrico o apagado accidental del equipo poder continuar con la dosificación en el punto donde se encontraba.
-
Página 15: Anexo 1.2.: Límites (Pasa - No Pasa)
RESET: Pone a 0 todos los relés con lo cual los desactiva todos. TARA INICIAL: Si activamos esta opción el equipo tara el primer peso estable colocado sobre la plataforma. Nº. LIM: El equipo puede memorizar 4 grupos de límites distintos. -
Página 16: Anexo 1.3.: Dosificación De 4 Productos
El funcionamiento de los límites es automático en cuanto se sale del entorno de cero. ANEXO 1.3.: DOSIFICACIÓN DE 4 PRODUCTOS La dosificación de 4 productos está orientada a la formulación, de esta manera el equipo trabaja con 4 productos y lleva un control del producto dosificado y del stock. - Página 17 STOCKS ACTIVADOS: Activa el control de los stocks de producto, de esta manera se puede saber el producto restante y el equipo no permite dosificar si no hay producto en el stock. STOCK PRODUCTO 1 A 4: Peso total de existencia de producto.
-
Página 18: Anexo 1.4.: Dosificación Bulk-Weight
La dosificación Bulk-Weight está orienteada a dosificar automáticamente 1 producto a dos velocidades y finalmente activar el relé de descarga. Una vez activada la opción en programación, aparecerá, en funcionamiento normal del equipo, el siguiente menú pulsando FUN+<T>. RESET Nº FORMULA... - Página 19 Nº FORMULA: Selecciona una de las 4 fórmulas memorizadas en el equipo y la coloca en la memoria de trabajo. PRODUCTO 1: Edita los valores de la fórmula para el producto 1. Si el peso se programa a 0, el equipo mostrará...
- Página 20 SALIDA: Regresa al menú principal AUTO TARA: Si esta opción está activa, cuando se inicia una dosificación el equipo tara el peso que se encuentre sobre la plataforma. CICLO CONTINUO: Dosificación para tolvas en modo continuo. El equipo realiza dosificaciones de manera continua hasta que se pulsa FUN+INTRO, entonces totaliza las acumulaciones realizadas en cada ciclo.
-
Página 21: Anexo 2: Adicional 4-20Ma Y 0-10V
DESCARGA RELE 4 ERRORES: Existen situaciones en las que es imposible realizar una dosificación. Si el equipo detecta alguna de ellas, Visualiza el mensaje de ERROR y hace reset de la dosificación en curso. Estas situaciones son: 1. Se pretende dosificar con producto 1 a 0 kg. -
Página 22: Anexo 3: Adicional 6 Relés
Cada aplicación excluye las demás, es decir, si activamos límites, por ejemplo, se desactivan las demás. Cuando está activa la opción de relés o de límites, se dispone de un menú de configuración durante el funcionamiento normal del equipo, se accede a el por medio de la combinación de teclas FUN+<T>. -
Página 23: Anexo 3.1.: Dosificación De 6 Productos
Esta dosificación permite dosificar hasta 6 productos a 1 velocidad, o 5 productos y un último relé para la descarga. Una vez activada la opción en programación, aparecerá, en funcionamiento normal del equipo, el siguiente menú pulsando FUN+<T>. RESET Nº FORMULA... - Página 24 0, hasta que se supera dicho peso. DESCARGA: Si se activa esta opción, el equipo emplea el relé número 6 como relé de descarga. Z.DESC: Zona dentro de la cual el equipo determina que se ha terminado la dosificación. Se puede programar una zona de descarga donde definimos el final de la dosificación (para eliminar el posible bloqueo del sistema si quedase producto...
- Página 25 REARME: Para que funcione esta opción se debe activar la estabilidad. Cuando el peso se estabiliza, el equipo comprueba que el peso sobre la plataforma no sea inferior al programado, si este es el caso, se rearman los relés para dosificar más producto.
-
Página 26: Anexo 3.2.: Límites 6 Relés (Pasa - No Pasa)
Si queremos trabajar con la señal invertida (el relé se apaga cuando el peso se encuentra entre los límites), entonces debemos utilizar el conexionado nA-C. Una vez activada la opción LIMITES en el menú de programación, aparecerá, en funcionamiento normal del equipo, el siguiente menú cuando pulsemos FUN + <T>. RESET TARA INICIAL Nº... - Página 27 RESET: Pone a 0 todos los relés con lo cual los desactiva todos. TARA INICIAL: Si activamos esta opción el equipo tara el primer peso estable colocado sobre la plataforma. Nº. LIM: El equipo puede memorizar 4 grupos de límites distintos.
-
Página 28: Resumen
RESUMEN 1. Si se pulsa una vez realiza una tara. 2. Se se pulsa 2 veces seguidas realiza una tara bloqueada. 3. Si hay una tara bloqueada y el display muestra 0, pulsando 1 vez se desbloquea la tara. 1. Realiza un cero de la plataforma 2.
