DIAGRAMA DE CONEXIÓN DE CERRADURA ELECTROMAGNÉTICA CON ALIMENTACION DISTINTA
DE 12V

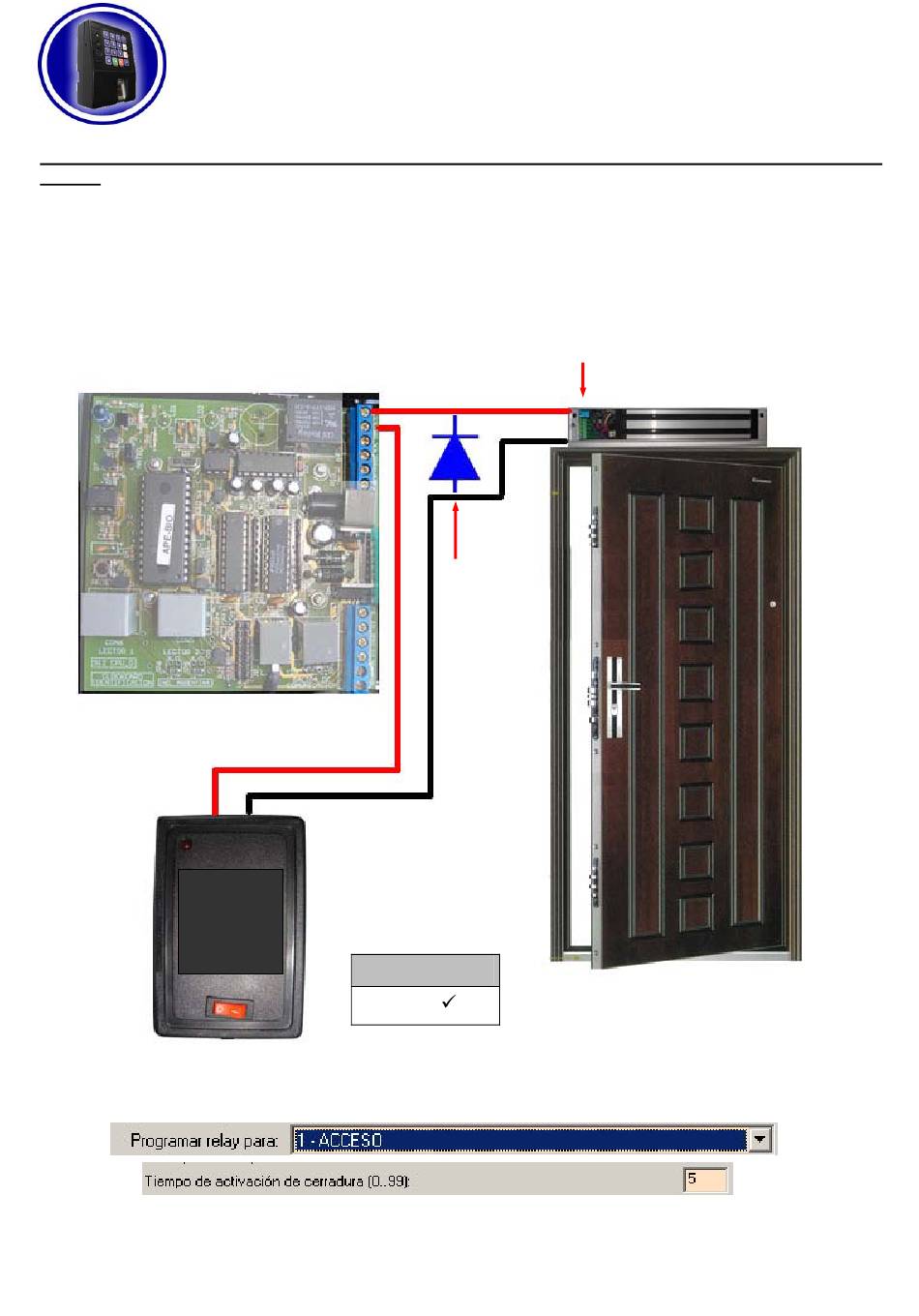

Para la conexión de la cerradura electromagnética con alimentación distinta de 12V deberá seguirse el
siguiente esquema. El comando Cambiar función del relay (2-0-1) sirve parara activar este tipo de
conexión. De este modo, la salida a relay se usará para liberar el acceso para este tipo de cerradura. En
este caso el relay se activará por el tiempo configurado para la apertura de puerta cada vez que se registre
un ingreso válido. El relay posee salidas Normal Cerrado para cerraduras electromagnéticas (Fail-Safe) y
Normal Abierto por si se deseara conectar alguna cerradura especial del tipo Fail-Secure.
Fuente
Externa
Corriente
Continua
Para configurar este tipo de conexión, deberá entrar a la opción Configuración del equipo y seleccionar en la lista desplegable
Programar relay para, la opción 1 – ACCESO y a continuación deberá ingresar el Tiempo de activación (tiempo en que el
pestillo se encuentra liberado). Una ves especificado, deberá enviar la configuración del equipo.
Nota: El diodo de 3 Amper se coloca para suprimir el transitorio generado por la cerradura al quitarle la alimentación.
APE-BIO - Manual de uso e Instalación
N.C.
COM
(+)
(-)
COMANDO
2-0-1-
Cerradura electromagnética de 12 V
(+)
(-)
Diodo 3 A
40
