Precor Resolute RSL Serie Manual De Instrucciones página 10

9
45
31
10
41 mm
11
12
©2019 Precor Inc. | Extensión de glúteos RSL 618 | Guía de ensamblado
31
1 arandela, de caucho
45
1 arandela, plateada,
13.5 mm DI x 35 mm DE
Herramienta: Llave de torsión
28
1 etiquetas de peso

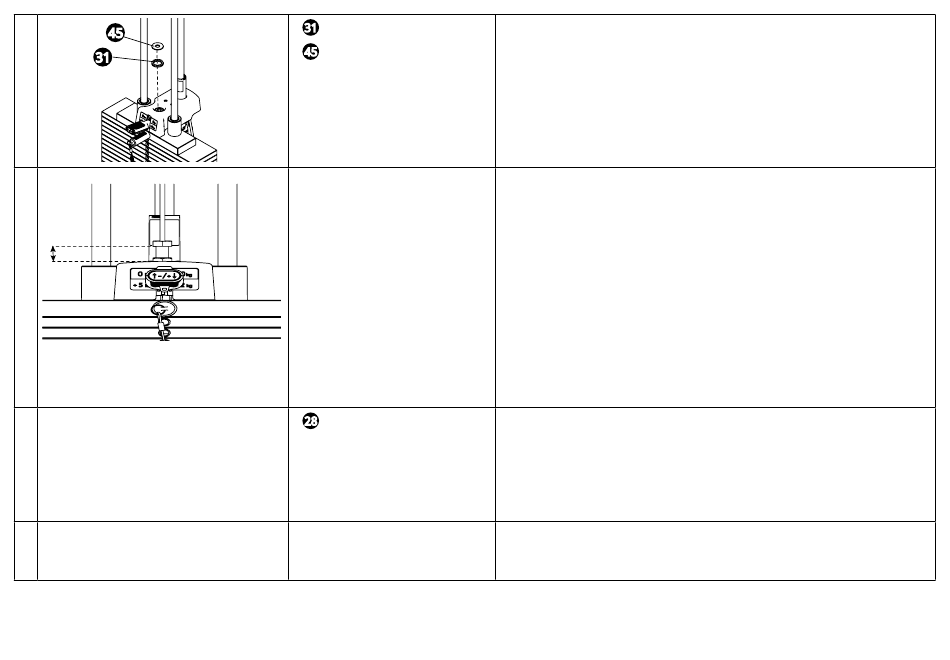

Coloque las arandelas en la parte superior del conector del cable en el agarre del peso
adicional.
Acople el cable a la columna de pesas. Enrosque el perno en el ensamble de la placa
superior hasta que el cable cumpla con TODOS los siguientes requisitos.
El peso superior comienza a separarse desde la segunda pesa.
9
El pasador selector se puede insertar fácilmente en cada una de las placas
9
de pesas.
El peso adicional se engancha cuando el pestillo está en la posición hacia abajo.
9
Al menos seis vueltas de las roscas en el perno del cable se extienden en el
9
vástago selector de peso adicional.
La distancia de la parte debajo de la contratuerca a la parte superior de la arandela no
41 mm (1.61 pulgadas).
debe ser superior a
Apriete el perno de bloqueo contra el vástago de selección a 81 N-m (50 pies-lb)
de torque.
Verifique y ajuste aún más las conexiones de los cables en los brazos si es necesario.
Retire el reverso de las etiquetas. Alinee los agujeros superiores en las etiquetas y el
peso superior y coloque el pasador en el agujero. Retire el pasador y colóquelo en un
agujero inferior sobre las etiquetas. Vuelva a alinear las etiquetas según sea necesario
y luego presione firmemente sobre las pesas. Frote fuertemente y exhaustivamente
para adherir. Despegue la etiqueta extra y frote las etiquetas restantes nuevamente.
Lubrique las varillas de guía con un lubricante a base de teflón, como el lubricante
superior Tri-Flow. Elimine cualquier exceso con un paño o pañuelo limpio.
10
