©2019 Precor Inc. | Extensión lumbar RSL 313 | Guía de ensamblado
Herramienta: Llave de torsión
35
1 etiquetas de peso
Acople el cable a la columna de pesas. Enrosque el perno en el ensamble de la placa
superior hasta que el cable cumpla con TODOS los siguientes requisitos.
El peso superior comienza a separarse desde la segunda pesa.
9
El pasador selector se puede insertar fácilmente en cada una de las placas de
9
pesas.
El peso adicional se engancha cuando el pestillo está en la posición hacia
9
abajo.
Al menos seis vueltas de las roscas en el perno del cable se extienden en el
9
vástago selector de peso adicional.

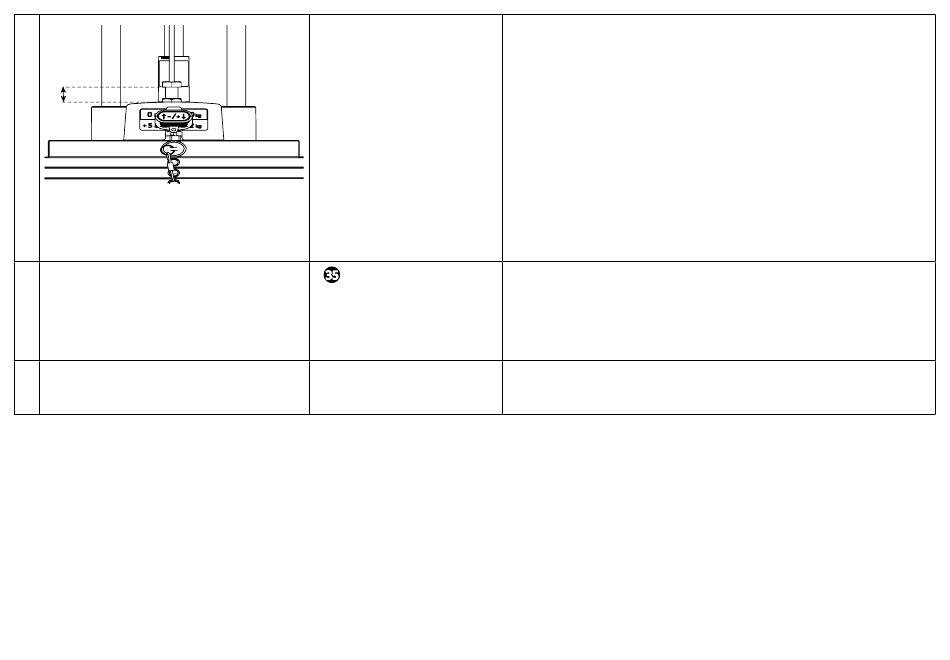

La distancia de la parte debajo de la contratuerca a la parte superior de la arandela
41 mm (1.61 pulgadas).
no debe ser superior a
Apriete el perno de bloqueo contra el vástago de selección a 81 N-m (50 pies-lb)
de torque.
Retire el reverso de las etiquetas. Alinee los agujeros superiores y coloque el
pasador en el agujero. Retire el pasador y colóquelo en un agujero inferior sobre
las etiquetas. Vuelva a alinear las etiquetas según sea necesario y luego presione
firmemente sobre las pesas. Frote fuertemente y exhaustivamente para adherir.
Despegue la etiqueta extra y frote las etiquetas restantes nuevamente.
Lubrique las varillas de guía con un lubricante a base de teflón, como el lubricante
superior Tri-Flow. Elimine cualquier exceso con un paño o pañuelo limpio.
