Configuración del almacenamiento en cascada
El almacenamiento en cascada necesita:
• Una tarjeta HBA SAS en el servidor o PC host
• Un conmutador de red
• Una tarjeta de interfaz de red (NIC) en el servidor o PC host
Para establecer la ruta de datos:
1. Conecte un puerto de datos de SAS o un puerto de datos/cascada de SAS
de la controladora VTrak a la tarjeta HBA de SAS. Véase la Ilustración 24.
2. Conecte el puerto restante de la primera unidad VTrak a la siguiente unidad
VTrak.
Asegúrese de conectar el icono circular al icono de diamante o viceversa.
3. Conecte las controladoras VTrak restantes de la misma forma.
Puede colocar en cascada hasta ocho subsistemas VTrak.
Asegúrese de conectar el icono circular al icono de diamante o viceversa.
Para establecer la ruta de gestión:
1. En la controladora VTrak, conecte el puerto de gestión de cada controladora
al conmutador de red. Véase la Ilustración 25.
2. Conecte la NIC estándar de servidor o PC host al conmutador de red.

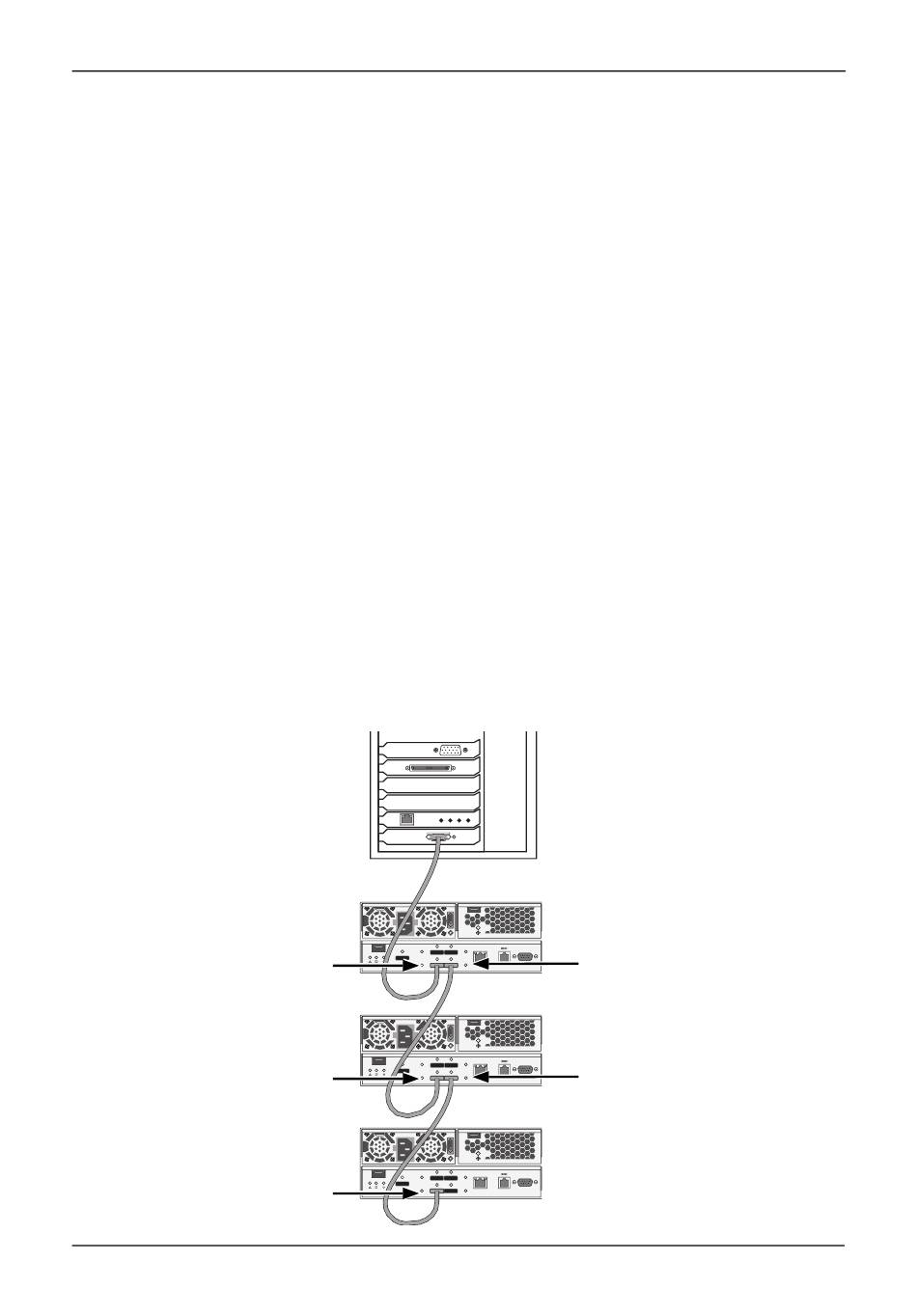

Ilustración 24.Conexiones de datos en cascada. Se muestra el E310s. El
E610s es similar
Servidor o PC host
E310s
Puerto de datos
de SAS
Puerto de datos
de SAS
E310s
Puerto de datos
de SAS
Paso 4: Realización de la gestión y las conexiones de datos
E310s
197
